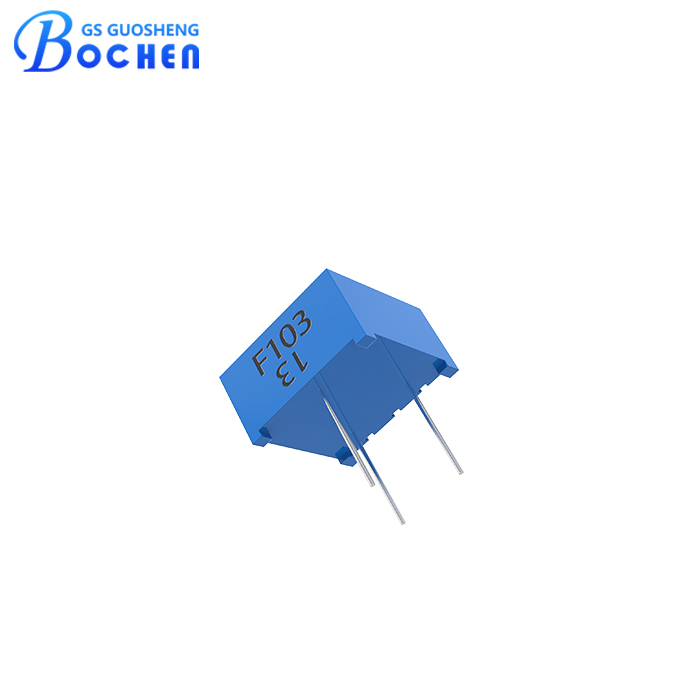

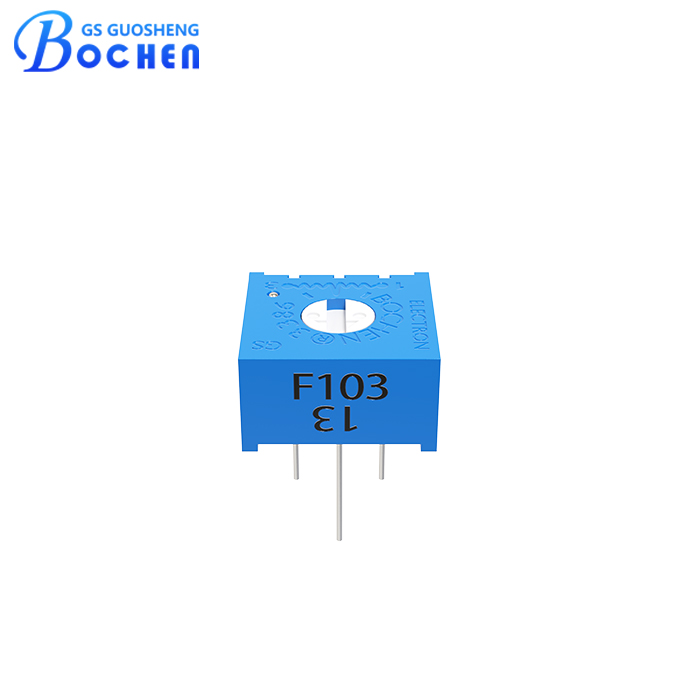

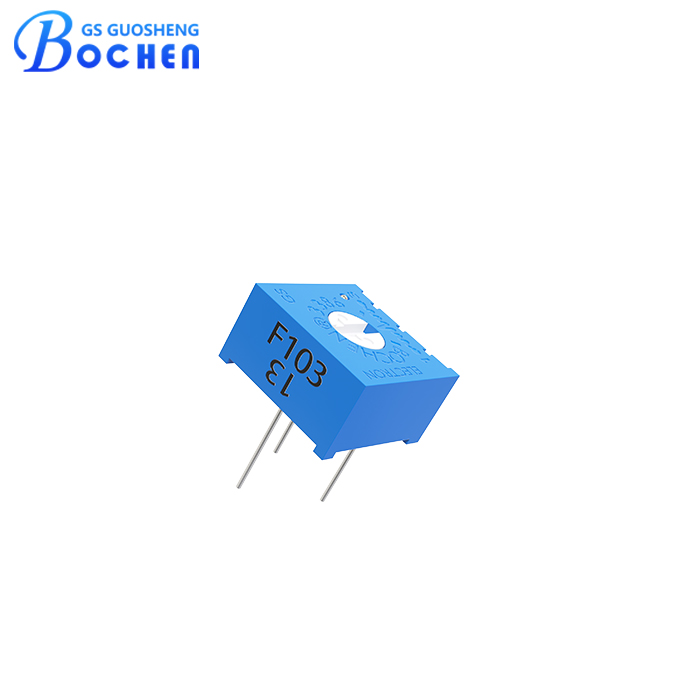

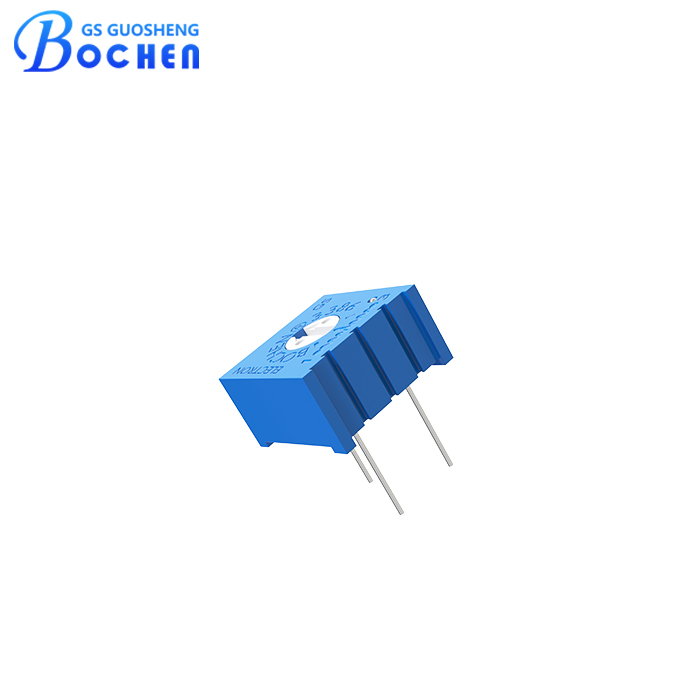

Однооборотный металлокерамический подстроечный потенциометр BOCHEN 3386F 5K 10K 20K 50K
Металлокерамический подстроечный потенциометр 3386F — это однооборотный триммер мощностью 0,5 Вт с верхней регулировкой, предлагающий диапазон сопротивления от 10 Ом до 5 МОм и допуск ±10%. Он обладает температурным коэффициентом ±250 или ±100 ppm/°C, обеспечивая стабильную и точную работу в различных условиях. Идеально подходит для калибровки, регулировки напряжения и точной настройки в электронных схемах.
Описание
маркер
Краткие характеристики
Резистивный материал: кермет.
Тип регулировки: сверху.
Доступно с удлиненным валом.
Способ монтажа: в сквозные отверстия.
Тип выводов: штыревые (PC pins).
Широкий диапазон сопротивлений от 10 Ом до 5 МОм, допуск 10%.
Номинальная мощность 0,5 Вт при 70℃.
Угол регулировки 220°, механический угол 250°.
Малый размер, полностью герметичный корпус, высокая точность, регулируемая точность, стабильная и надежная работа.
Описание
Металлокерамический подстроечный резистор 3386F — это высокоточный компонент, разработанный для обеспечения оптимальной производительности в различных электронных устройствах. Благодаря использованию долговечного металлокерамического резистивного материала, этот потенциометр отличается износостойкостью и обеспечивает стабильную и надежную работу в течение длительного времени. Компактный квадратный корпус размером 3/8 дюйма и полностью герметичная конструкция делают его идеальным для использования в условиях ограниченного пространства и гарантируют защиту от воздействий окружающей среды.
Разработанный с вертикальной регулировкой, 3386F обеспечивает легкую калибровку и точную настройку. Он также доступен в варианте с удлиненным валом для дополнительной универсальности. Сквозной метод монтажа и выводы типа PC pins облегчают прямую интеграцию в печатные платы.
Этот подстроечный резистор предлагает широкий диапазон сопротивления — от 10 Ом до 5 МОм с допуском 10%, что подходит для различных точных настроек. При номинальной мощности 0,5 Вт при 70℃ он способен выдерживать значительные электрические нагрузки. Угол регулировки 220° и механический угол 250° позволяют точно контролировать установку сопротивления. В целом, металлокерамический подстроечный потенциометр 3386F — это высокоточный регулируемый компонент, известный своей точностью и надежностью, что делает его ценным дополнением к любой электронной схеме, требующей тонкого контроля сопротивления.
Спецификация
| Электрические характеристики | Диапазон номинальных сопротивлений | 10 Ом ~ 5 МОм |
| Допуск сопротивления | ±10%; ±20% | |
| Сопротивление выводов | ≤±1%R или 3Ω | |
| Изменение контактного сопротивления (CRV) | ≤3%R или 3Ω | |
| Сопротивление изоляции | 500 В пост. тока. Мин. 100 МОм. | |
| Выдерживаемое напряжение | 101,3 кПа, 500 В перем. тока; 8,5 кПа, 250 В перем. тока | |
| Диэлектрическая прочность | 500 В перем. тока (1 мин.) | |
| Электрический ход | 220° | |
| Характеристики окружающей среды | Устойчивость к нагреву при пайке | 250ºC в течение 10 сек. |
| Номинальная мощность (макс. 300 вольт) | 70ºC, 0,5 Вт; 125ºC, 0 Вт | |
| Диапазон рабочих температур | -55°C ~ + 125°C | |
| Температурный коэффициент | ±250, ±100 ppm /°C | |
| Изменение температуры | ΔR≤±3%R, Δ(Uab/Uac)≤±1% | |
| Удар | 20G, ΔR≤±1%R, Δ(Uab/Uac)≤±1% | |
| Вибрация | 100G, ΔR≤±1%R, Δ(Uab/Uac)≤±2% | |
| Электрическая износостойкость при 70°C | 1000 часов при номинальной мощности при 70ºC; ΔR≤±3%R | |
| Износоустойчивость (количество циклов вращения) | 200 циклов, ΔR≤±3%R | |
| Физические характеристики | Полный механический ход | 250° |
| Пусковой момент | ≤25 мН·м | |
| Момент срабатывания муфты | ≤35 мН·м |

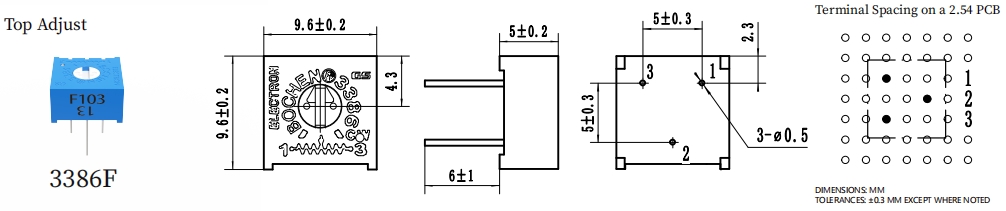

Размеры
Упаковка
Спецификация упаковки: 50 штук в тубе.
Приложение
• Калибровка электронных устройств.
• Промышленное управление.
• Медицинские приборы.
• Коммуникационное оборудование.
• Потребительская электроника.
• Аэрокосмическая промышленность.
• Автомобильная электроника.
Преимущества
• Прямые поставки с завода, без посредников.
• Наличие всех сертификатов, таких как RoHS, Reach и др., а также гарантия лучшего качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная команда послепродажного обслуживания.
• Доступны услуги OEM и ODM.
