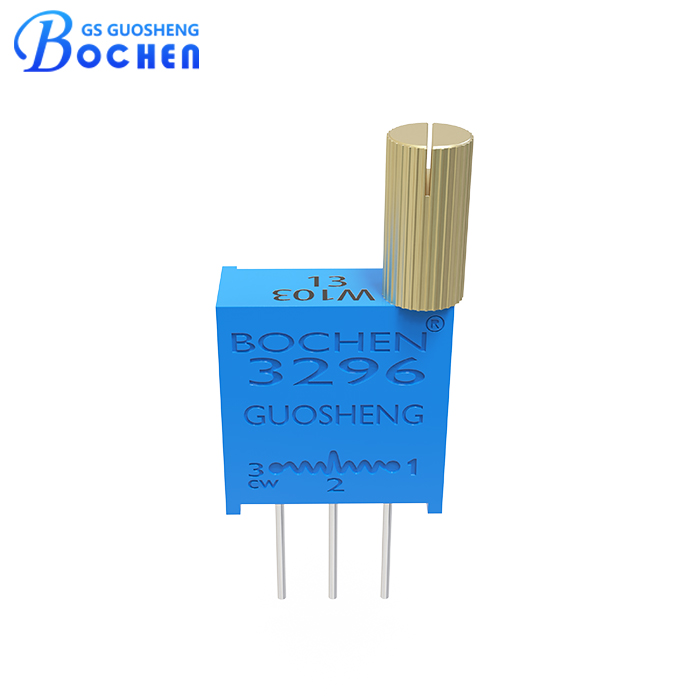

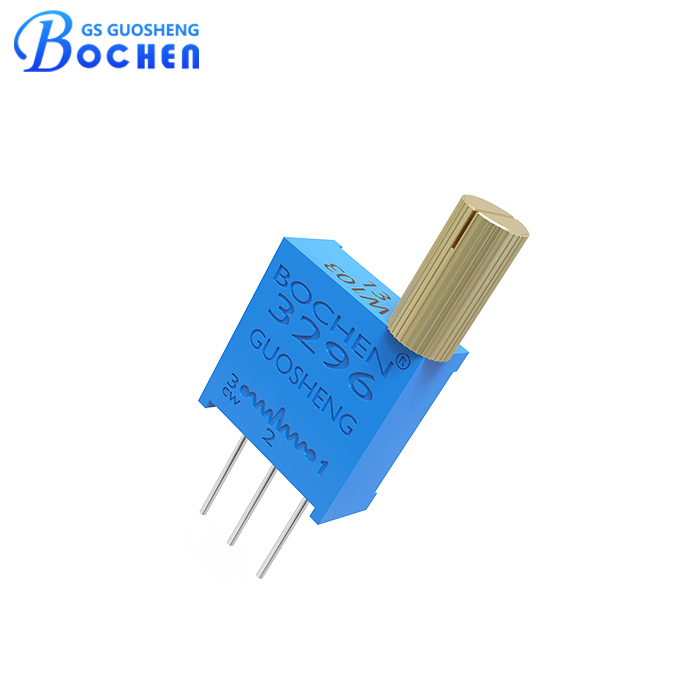

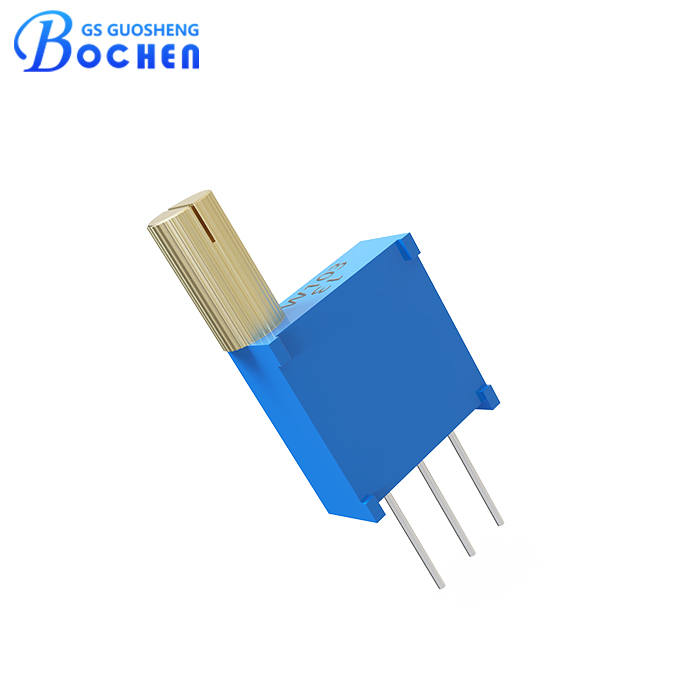

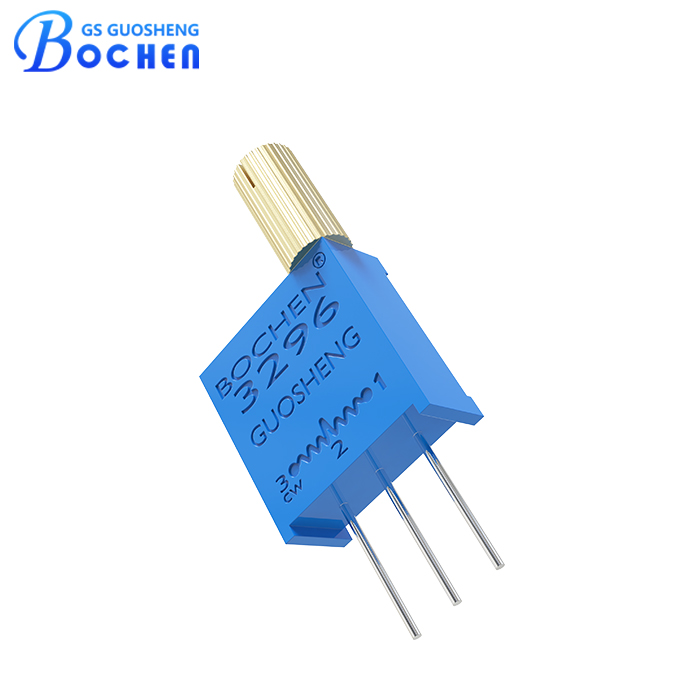

Прецизионный многооборотный потенциометр BOCHEN 3296W-A с вертикальной ручкой 8 мм
Подстроечный потенциометр 3296W-A — это прецизионный многооборотный металлокерамический потенциометр с 8-миллиметровым металлическим рифленым валом для вертикальной регулировки. Он доступен с сопротивлением от 10 Ом до 5 МОм, имеет номинальную мощность 0,5 Вт и рассчитан на 30 оборотов. Устройство обеспечивает отличную стабильность, надежность и возможность точной настройки, что делает его идеальным для калибровки, регулировки напряжения и управления сигналом. Герметичная конструкция защищает от пыли и влаги, гарантируя долговечность работы. Широко применяется в промышленном и коммуникационном оборудовании, источниках питания и измерительных приборах.
Описание
маркер
Краткие характеристики
0,5 Вт при 70℃.
Металлический вал с вертикальной регулировкой 8 мм.
Многопальцевый скользящий контакт для улучшения CRV (изменения контактного сопротивления).
Широкий диапазон сопротивлений (от 10 Ом до 5 МОм).
Полный механический ход 30±2 оборота.
Многооборотный / Керметный / Промышленный / Герметичный.
Описание
Керметный подстроечный потенциометр 3296W-A — это высокоточный многооборотный регулируемый компонент, разработанный для промышленного и профессионального электронного применения. Изготовленный с использованием полностью герметичного керметного элемента, он обеспечивает долгосрочную надежность и стабильную работу даже в сложных условиях эксплуатации. Благодаря металлическому валу для вертикальной регулировки диаметром 8 мм и долговечному многопальцевому ползунку, он обеспечивает плавность хода и превосходные показатели изменения контактного сопротивления (CRV).
Обладая широким диапазоном сопротивления от 10 Ом до 5 МОм, допуском ±10% и номинальной мощностью 0,5 Вт при 70℃, этот потенциометр поддерживает полный механический ход до 30±2 оборотов, что позволяет выполнять высокоточную калибровку и тонкую настройку. Опциональный температурный коэффициент ±250 или ±100 ppm/°C дополнительно повышает стабильность, делая его идеальным для использования в измерительных приборах, коммуникационном оборудовании, источниках питания и других прецизионных схемах управления.
Спецификация
| Электрические характеристики | Диапазон номинального сопротивления | 10 Ом ~ 5 МОм |
| Допуск сопротивления | ±10% | |
| Сопротивление выводов | ≤±1% R или 3 Ом | |
| Изменение контактного сопротивления (CRV) | ≤3%R или 3Ω | |
| Сопротивление изоляции | 500 В пост. тока. R1≥1ГΩ | |
| Выдерживаемое напряжение | 101,3 кПа, 500 В перем. тока; 8,5 кПа, 250 В перем. тока | |
| Диэлектрическая прочность на уровне моря | 500 В перем. тока (1 мин.) | |
| Эффективный ход | 25(±2) оборотов | |
| Характеристики окружающей среды | Стойкость к нагреву при пайке | Пайка волной: Темп: 260ºC±5ºC, T: 3±1 сек. Пайка паяльником: Темп: 320ºC±5ºC, T: ≤2 сек. |
| Номинальная мощность (макс. 300 вольт) | 70ºC, 0,5 Вт; 125ºC, 0 Вт | |
| Диапазон температур | -55°C ~ + 125°C | |
| Температурный коэффициент | ±250, ±100 ppm/°C | |
| Изменение температуры | ΔR≤±2%R, Δ(Uab/Uac)≤±1% | |
| Удар | 10-500Гц, 0.75мм, 6ч ΔR≤±1%R, Δ(Uab/Uac)≤±2% | |
| Вибрация | 100G, ΔR≤±1%R, Δ(Uab/Uac)≤±2% | |
| Электрическая износостойкость при 70°C | 1000 часов при номинальной мощности при 70ºC; ΔR≤±3%R | |
| Ресурс поворотов (износоустойчивость) | 200 циклов, ΔR≤±3%R | |
| Физические характеристики | Полный механический ход | 30±2 оборота |
| Пусковой момент | ≤25 мН·м | |
| Крутящий момент муфты | ≤35 мН·м |

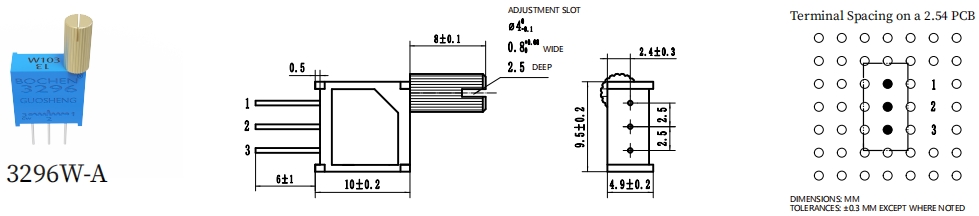

Размеры
Упаковка
Спецификация упаковки: 50 штук в тубе, 20 туб в коробке.
Применение
• Промышленное управление.
• Коммуникационное оборудование.
• Прецизионные инструменты.
• Автомобильная электроника.
• ЖК-панели.
• Импульсные источники питания.
Преимущество
• Прямые поставки с завода, без посредников.
• Наличие всех сертификатов, таких как RoHS, REACH и др., и гарантия лучшего качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная команда послепродажного обслуживания.
• Доступны услуги OEM и ODM.
