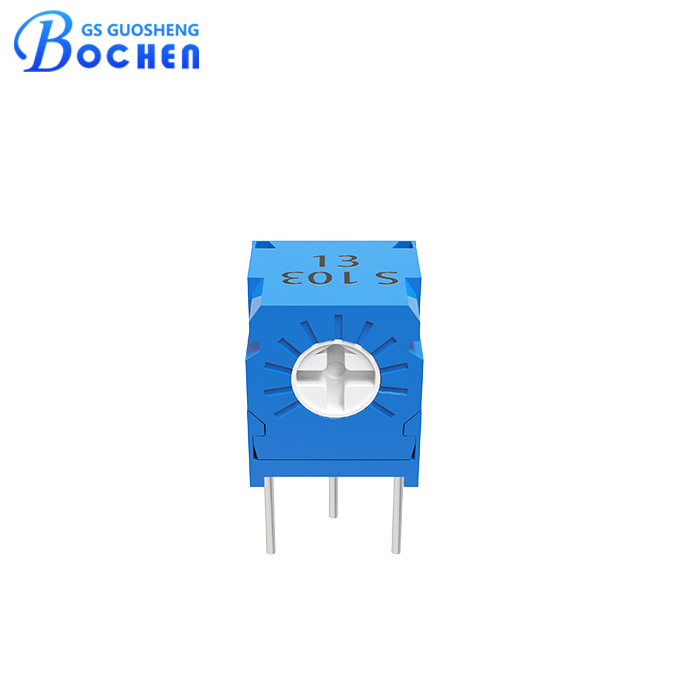

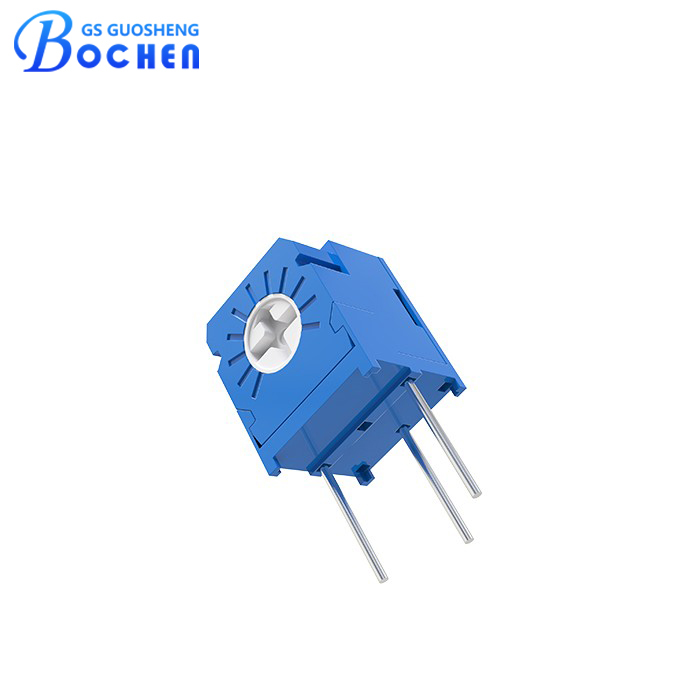

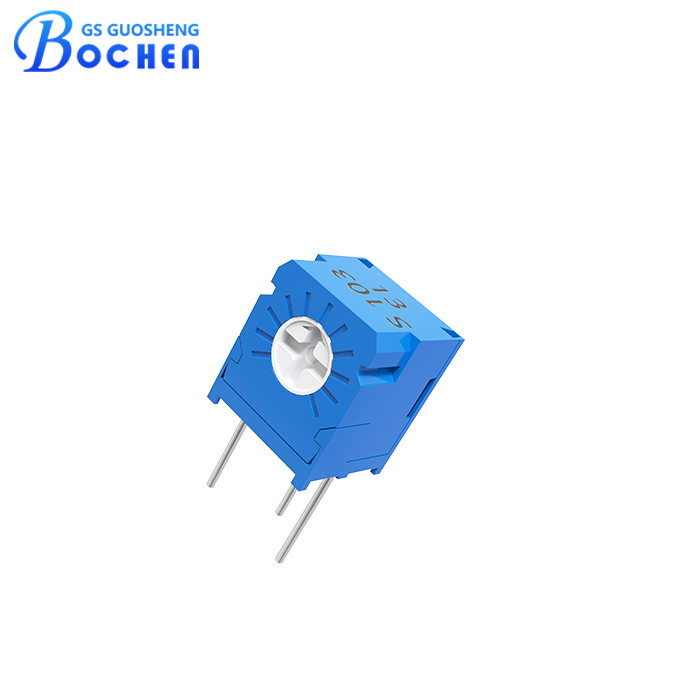

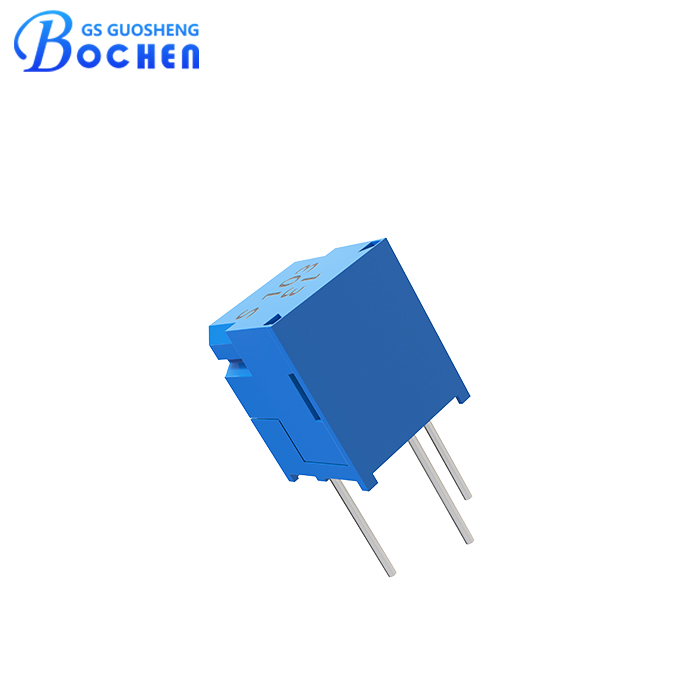

Прецизионный подстроечный потенциометр BOCHEN 3323S 0.5W 1K-500K Ом
Керметный подстроечный потенциометр 3323S мощностью 0,5 Вт с однооборотной конструкцией обеспечивает точную и стабильную калибровку цепей. Он обладает диапазоном сопротивления от 10 Ом до 5 МОм с допуском ±10%, что делает его подходящим для промышленного оборудования, источников питания и измерительных приборов.
Описание
маркер
Характеристики
Боковая регулировка.
Номинальная мощность 0,5 Вт.
Широкий диапазон сопротивления: от 10 Ом до 5 МОм.
Электрический ход 220°, полный механический ход 250°.
Керметный резистивный элемент, более долговечный и стабильный.
Однооборотный прецизионный керамический подстроечный потенциометр.
Описание
Подстроечный потенциометр 3323S — это однооборотный пассивный компонент на основе металлокерамики (кермета), предназначенный для точной регулировки сопротивления в электронных схемах. Благодаря удобной конструкции с боковой регулировкой он обеспечивает комфортную настройку и монтаж в различных устройствах. Обладая номинальной мощностью 0,5 Вт, он эффективно справляется с умеренными нагрузками, гарантируя стабильную работу в различных конфигурациях цепей.
Модель 3323S отличается широким диапазоном сопротивления от 10 Ом до 5 МОм, что позволяет легко подобрать нужный номинал для самых разных задач. Электрический угол поворота составляет 220°, в то время как полный механический угол достигает 250°, обеспечивая точность настройки в широком диапазоне значений. Использование металлокерамического резистивного элемента гарантирует долговечность и стабильность, обеспечивая надежную работу даже в сложных условиях эксплуатации. Как прецизионный однооборотный керамический подстроечный потенциометр, он обеспечивает точную и стабильную регулировку, необходимую для калибровки и управления электронными системами.
Подводя итог, подстроечный потенциометр 3323S сочетает в себе удобный дизайн, высокую нагрузочную способность, широкий диапазон сопротивлений, точность настройки и долговечность, что делает его идеальным выбором для различных электронных приложений.
Спецификация
| Электрические характеристики | Диапазон сопротивления | 10Ω-5MΩ |
| Допуск сопротивления | ±10% | |
| Сопротивление выводов | ≤±1%R или 3Ω | |
| Изменение контактного сопротивления (CRV) | ≤3%R или 3 Ом | |
| Сопротивление изоляции | 500 В пост. тока. Мин. 100 МОм | |
| Выдерживаемое напряжение | 101,3 кПа, 500 В перем. тока; 8,5 кПа, 250 В перем. тока | |
| Диэлектрическая прочность | 500 В перем. тока (1 мин.) | |
| Электрический ход | 220° | |
| Характеристики окружающей среды | Стойкость к нагреву при пайке | 250℃, 10 сек. |
| Номинальная мощность (макс. 300 вольт) | 70℃, 0,5 Вт; 125℃, 0 Вт | |
| Диапазон температур | -55°C ~ + 125°C | |
| Температурный коэффициент | ±250, ±100 ppm /°C | |
| Изменение температуры | ΔR≤±3%R, Δ(Uab/Uac)≤±1% | |
| Удар | 20G, ΔR≤±1%R, Δ(Uab/Uac)≤±1% | |
| Вибрация | 100G, ΔR≤±1%R, Δ(Uab/Uac)≤±2% | |
| Электрическая износостойкость при 70°C | 1000 часов при 70℃ номинальной мощности; ΔR≤±3%R | |
| Ресурс (количество циклов поворота) | 200 циклов, ΔR≤±3%R | |
| Физические характеристики | Полный механический ход | 250° |
| Пусковой момент | ≤25 мН·м | |
| Момент срабатывания муфты | ≤35 мН·м |

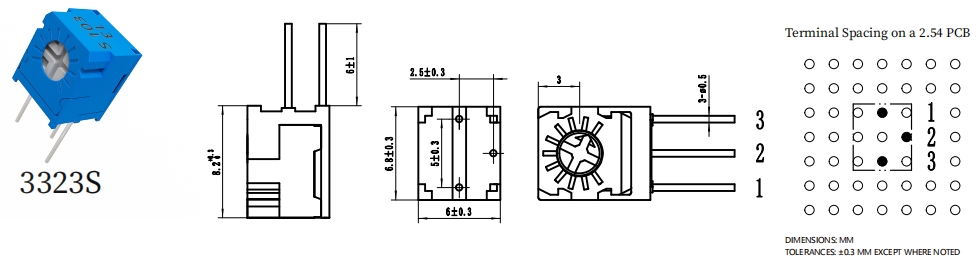

Размеры
Размеры указаны в мм, допуски ±0,30 мм, если не указано иное.
Упаковка
Спецификация упаковки: 50 штук/туба, 5000 штук/коробка.
Применение
Прецизионное приборостроение:
Калибровочные устройства: Тонкая настройка измерительных приборов для получения точных показаний.
Лабораторное оборудование: Регулировка параметров в аналитических устройствах для получения точных результатов.
Потребительская электроника:
Аудиосистемы: Регулировка громкости и тембра для достижения высокой верности воспроизведения звука.
Домашние развлечения: Калибровка настроек изображения и звука в телевизорах и домашних кинотеатрах.
Медицинское оборудование:
Портативные мониторы: Точная настройка датчиков в портативных устройствах мониторинга состояния пациентов.
Диагностические инструменты: Обеспечение точной калибровки в таких устройствах, как ЭКГ и мониторы артериального давления.
Автомобильные системы:
Управление двигателем: Регулировка входных сигналов датчиков для обеспечения оптимальной работы двигателя.
Электроника приборной панели: калибровка датчиков и дисплеев для получения точной информации.
Телекоммуникационные устройства:
Обработка сигналов: настройка РЧ-цепей для обеспечения четкости сигналов связи.
Сетевое оборудование: настройка параметров производительности в роутерах и модемах.
Промышленное управление:
Системы автоматизации: Точная настройка параметров управления в автоматизированном оборудовании.
Калибровка датчиков: Обеспечение точности показаний различных промышленных датчиков.
Аэрокосмические технологии:
Навигационные системы: Настройка параметров для точной навигации и управления.
Коммуникационное оборудование: Обеспечение надежной работы систем связи.
Преимущество
• Прямые поставки с завода, без посредников.
• Наличие сертификатов, таких как UL, RoHS, SGS и др., а также гарантия высочайшего качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная команда послепродажного обслуживания.
• Доступны услуги OEM и ODM.
