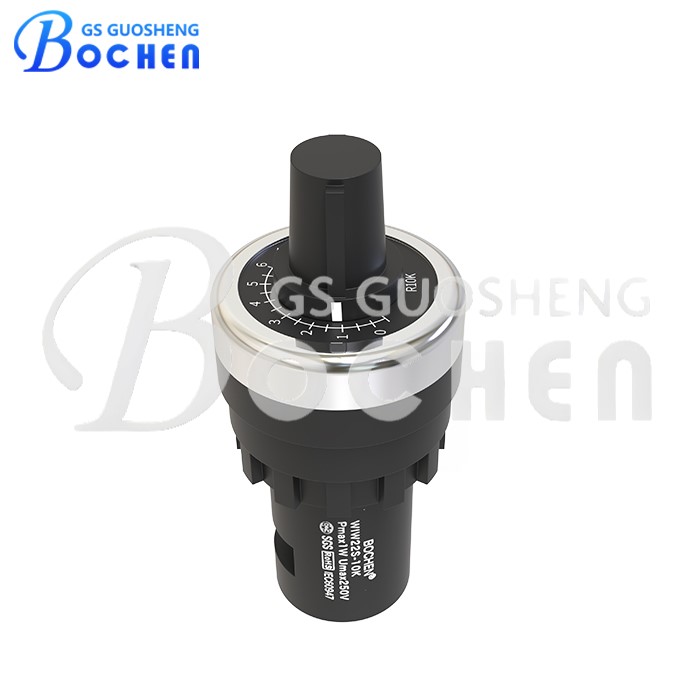

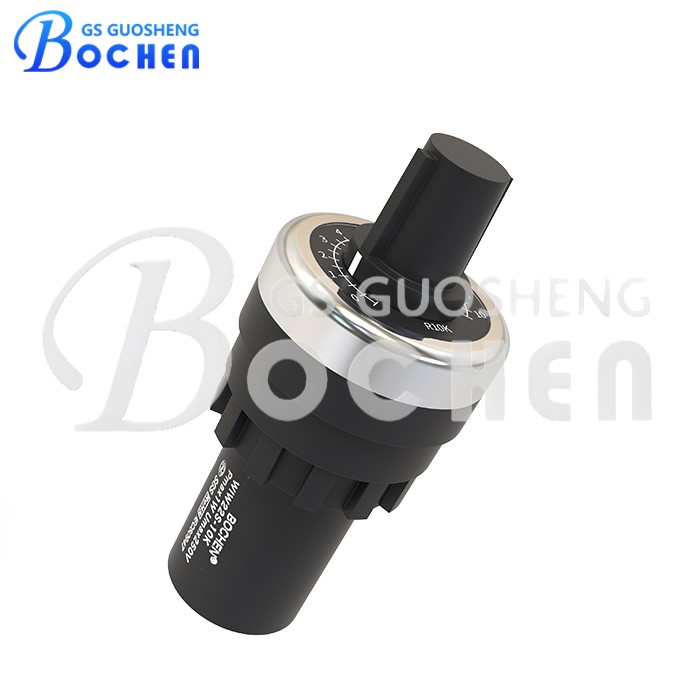

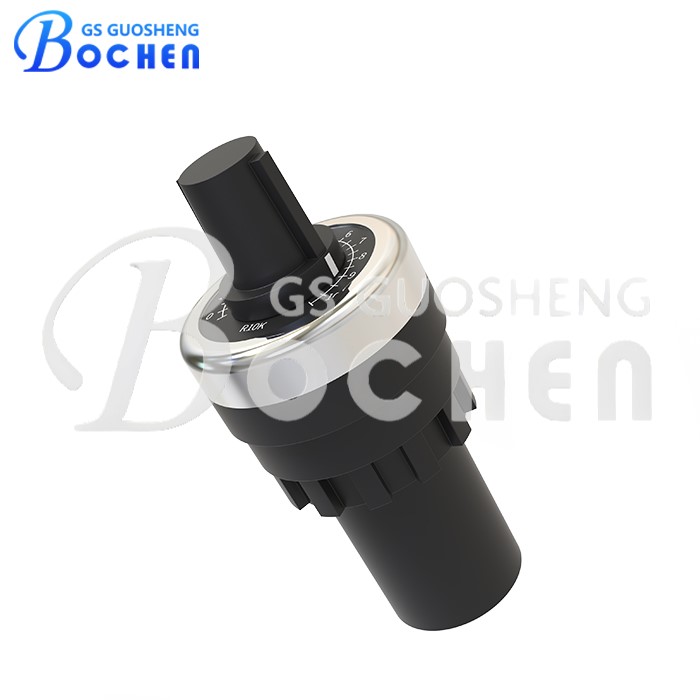

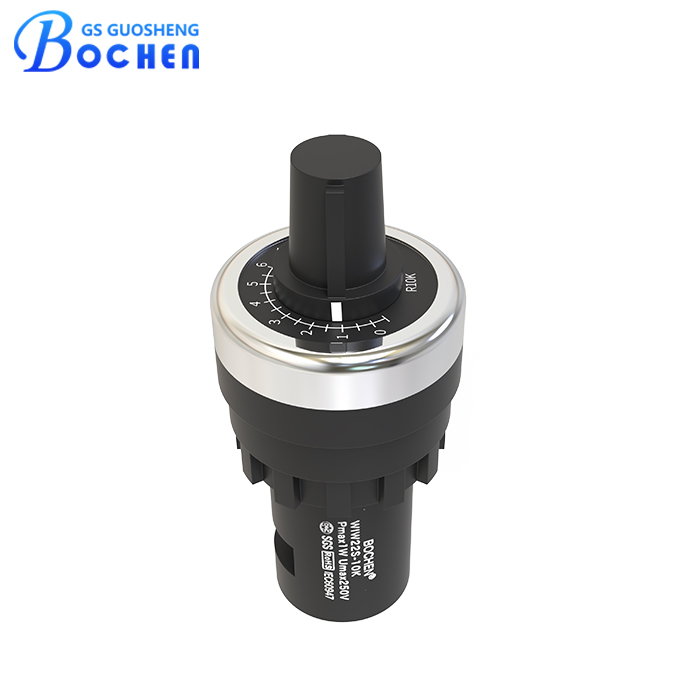

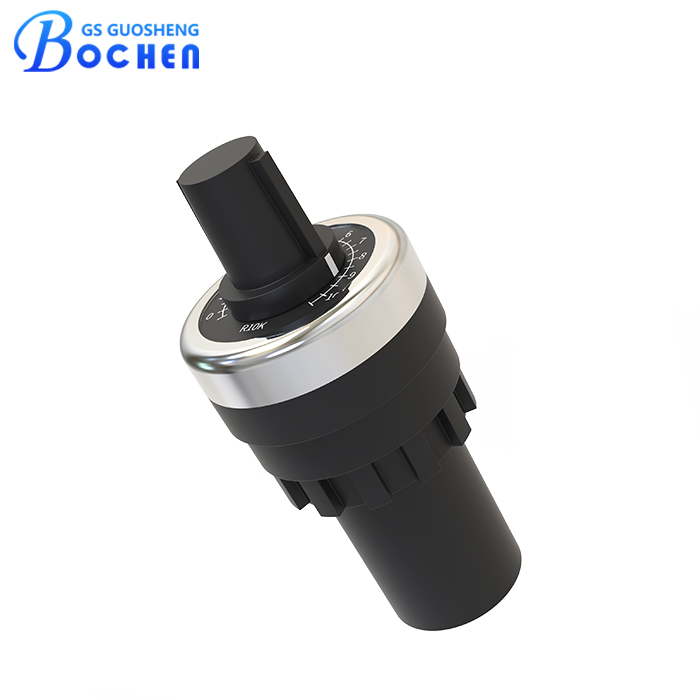

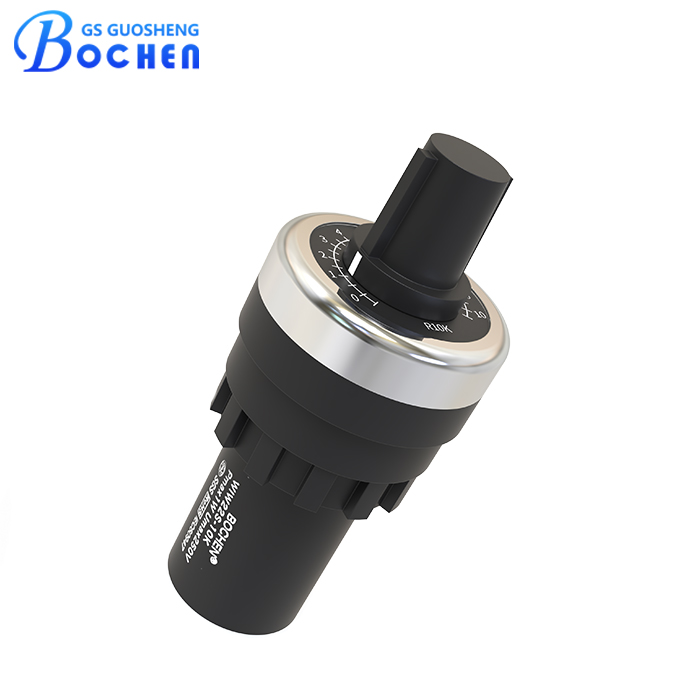

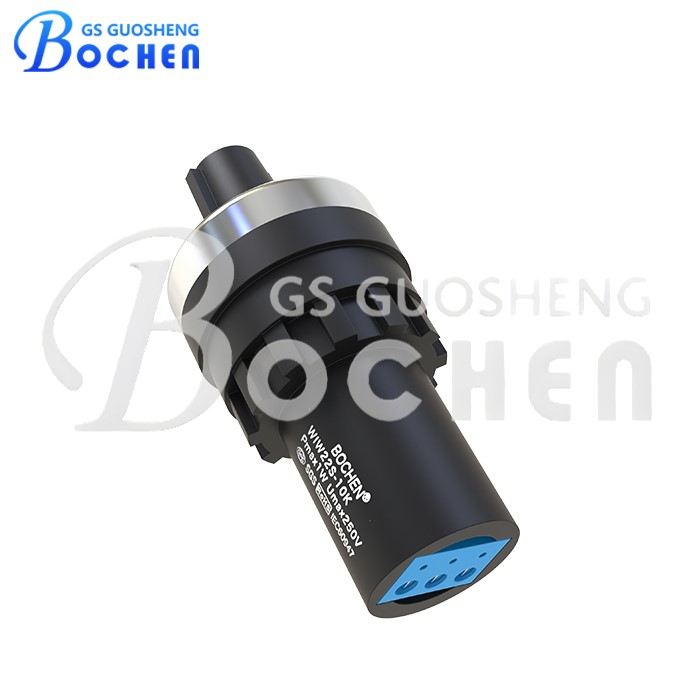

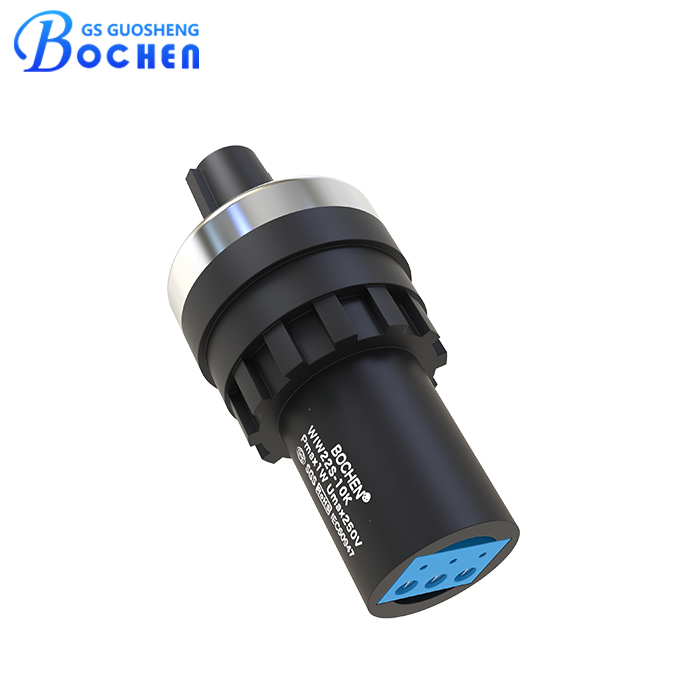

Потенциометр BOCHEN WIW22S 22мм 1Вт 10кОм для регулировки скорости инвертора с цифровой шкалой
Металлокерамический потенциометр WIW22S для регулировки скорости инвертора оснащен цифровой шкалой для точной настройки, имеет номинальную мощность 1 Вт и однооборотное управление. Он предлагает диапазон сопротивления от 50 Ом до 2 МОм с допуском ±10%, обеспечивая стабильную работу и надежное регулирование. Разработанный для инверторных систем, управления скоростью двигателей и промышленной автоматизации, он гарантирует точную и долговечную эксплуатацию в сложных условиях.
Описание
маркер
Описание
Потенциометр регулятора скорости инвертора WIW22S от BOCHEN представляет собой передовое решение для точного управления скоростью в промышленных приложениях. Он оснащен металлокерамическим элементом, разработанным для обеспечения исключительной надежности и точности. Потенциометр предлагает широкий диапазон сопротивления от 50 Ом до 2 МОм с жестким допуском 10%, что гарантирует возможности точной настройки для соответствия различным эксплуатационным требованиям.
С полным механическим ходом 280°±10°, который охватывает более 70% его общего диапазона, WIW22S позволяет выполнять тонкую регулировку скорости в широком спектре настроек. Эта гибкость дополняется номинальной мощностью 1 Вт при 70℃, что обеспечивает стабильную работу в сложных условиях без ущерба для точности или стабильности. Более того, WIW22S эффективно работает в широком диапазоне температур от -25℃ до +125℃, что поддерживается низким температурным коэффициентом 250 ppm/℃. Такая термическая стабильность гарантирует неизменную производительность даже в средах, склонных к температурным колебаниям, что делает его подходящим для различных промышленных применений, где необходимо точное регулирование скорости двигателя.
Потенциометр WIW22S сочетает в себе передовую металлокерамическую технологию с надежными конструктивными параметрами, обеспечивая высокоточные и стабильные возможности регулирования скорости, что отвечает строгим требованиям современных систем промышленной автоматизации и управления.
Спецификация
| Электрические характеристики | Диапазон номинальных сопротивлений | 50 Ом ~ 2 МОм |
| Допуск сопротивления | ±10% | |
| Сопротивление выводов | ≤5% R или 10 Ом | |
| Изменение контактного сопротивления (CRV) | ≤5% R или 5 Ом | |
| Сопротивление изоляции | Ri ≥1ГΩ(100В перем. тока) | |
| Выдерживаемое напряжение | 600 В пост. тока | |
| Электрический ход | >70% от общего механического хода | |
| Характеристики окружающей среды | Влажность | 40±2℃, 87-92% отн. вл. 96ч ΔR≤5%R, R1≥1MΩ |
| Номинальная мощность | 1Вт 70℃, 0Вт 125℃ | |
| Диапазон температур | -25℃~+125℃ | |
| Температурный коэффициент | ±250 ppm/℃ | |
| Изменение температуры | -55 ℃, 30 мин, +125 ℃, 30 мин, 3 цикла, ΔR≤5%R, Δ(Uab/Uac)≤±10% |
|
| Столкновение | 100 м/с2, 16 мс, 1000 циклов ΔR≤2%R Δ(Uab/Uac)≤10% |
|
| Электрическая износостойкость при 70°C | 1W, 1000ч ΔR≤10%R Δ(Uab/Uac)≤10% | |
| Износоустойчивость (количество циклов) | 200 циклов ΔR≤10%R | |
| Физические характеристики | Полный механический ход | 280°±10° |
| Пусковой момент | ≤35мН·м |

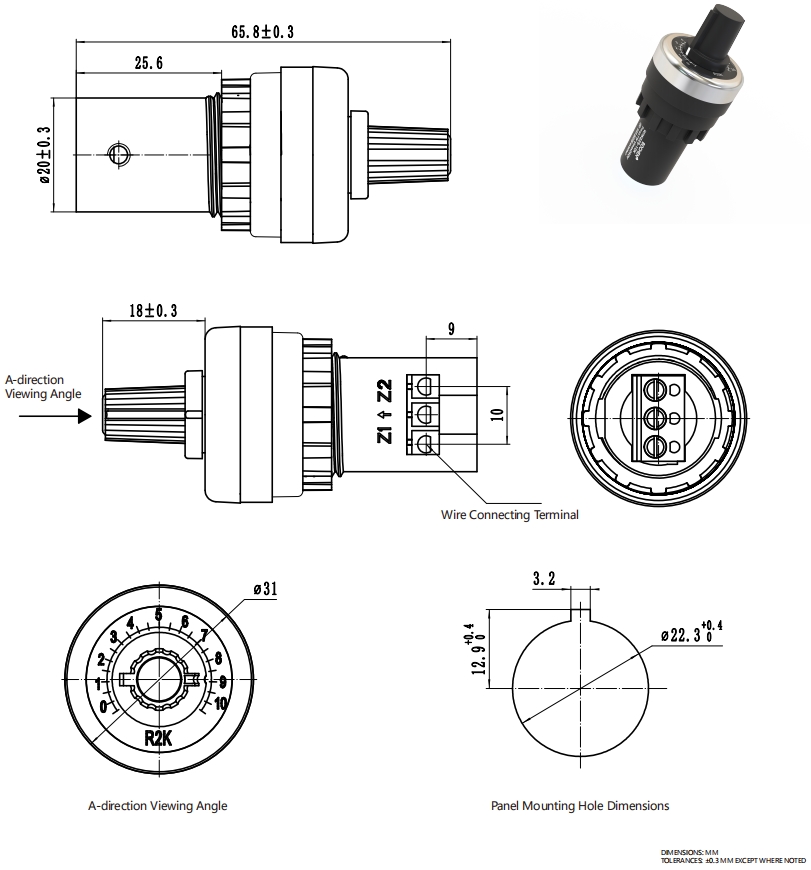

Размеры

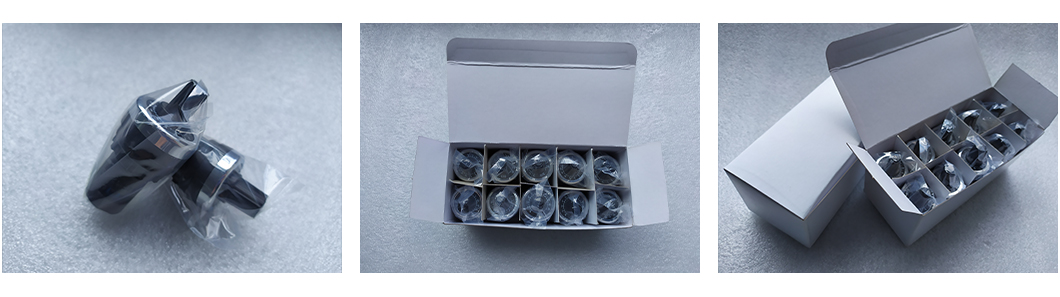

Упаковка
Спецификация упаковки: 10 ш
Применение
Прецизионный потенциометр-регулятор скорости для инверторов WIW22S используется в различном специализированном оборудовании и приложениях в промышленных секторах. Его расширенные функции и возможности делают его идеальным для:
• Промышленные двигатели и приводы: используется для регулирования скорости двигателей в производственном оборудовании, конвейерных системах и роботизированных манипуляторах, где точное управление имеет решающее значение для оптимизации производственных процессов.
• Автоматизированное оборудование: интегрируется в автоматизированные сборочные линии, упаковочные машины и оборудование с ЧПУ (числовым программным управлением) для обеспечения стабильной и точной работы.
• Системы HVAC: применяются в системах отопления, вентиляции и кондиционирования воздуха для регулировки скорости вращения вентиляторов и воздуходувок с целью эффективного управления микроклиматом в зданиях и коммерческих помещениях.
• Насосы и компрессоры: устанавливаются в насосах, компрессорах и оборудовании для перекачки жидкостей для контроля расхода и давления, что повышает эксплуатационную эффективность и производительность.
• Электроинструменты и бытовая техника: встраиваются в электроинструменты, такие как дрели и пилы, а также в бытовую технику, например, стиральные и посудомоечные машины, для регулирования скорости двигателя в целях обеспечения оптимального функционирования и энергоэффективности.
• Электромобили: используются в системах управления двигателями электромобилей (EV) для регулирования скорости и крутящего момента тяговых двигателей, что способствует более плавному ускорению и улучшению характеристик аккумулятора.
• Системы возобновляемой энергии: применяются в ветряных турбинах и системах слежения за солнцем для регулировки скорости вращения ротора или ориентации панелей, что позволяет максимизировать сбор энергии и эффективность.
• Контрольно-измерительные приборы: интегрируются в лабораторное оборудование и испытательные инструменты, где требуется точный контроль скорости вращения или линейного перемещения для проведения точных измерений и экспериментов.
• В целом, универсальность и надежность потенциометра WIW22S делают его предпочтительным выбором для широкого спектра промышленных и коммерческих применений, способствуя повышению производительности, эффективности и операционного контроля в различном оборудовании и системах.
Преимущество
• Прямые поставки с завода, без посредников.
• Наличие сертификатов, таких как RoHS, REACH и др., и гарантия лучшего качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная команда послепродажного обслуживания.
• Доступны услуги OEM и ODM.
