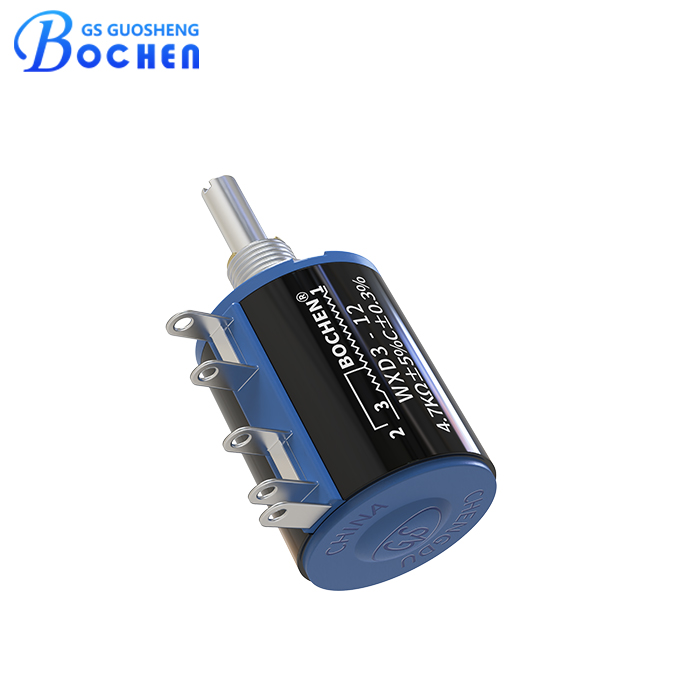

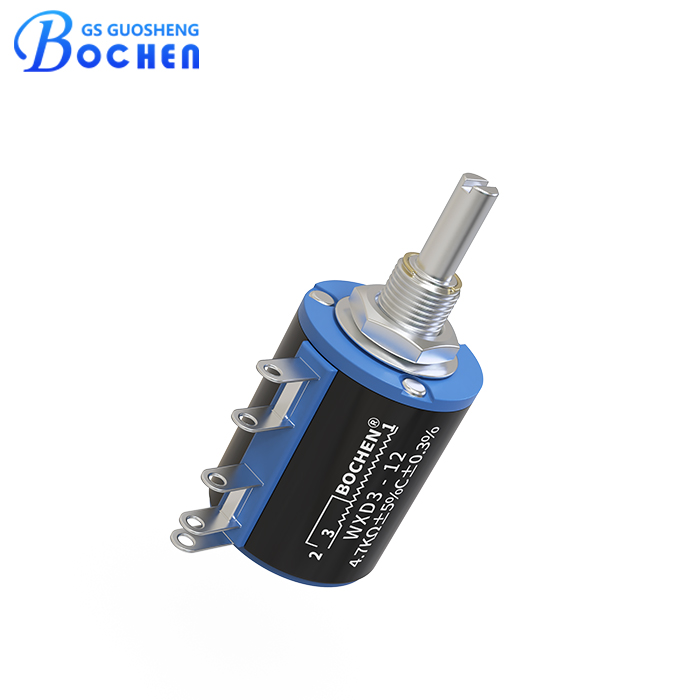

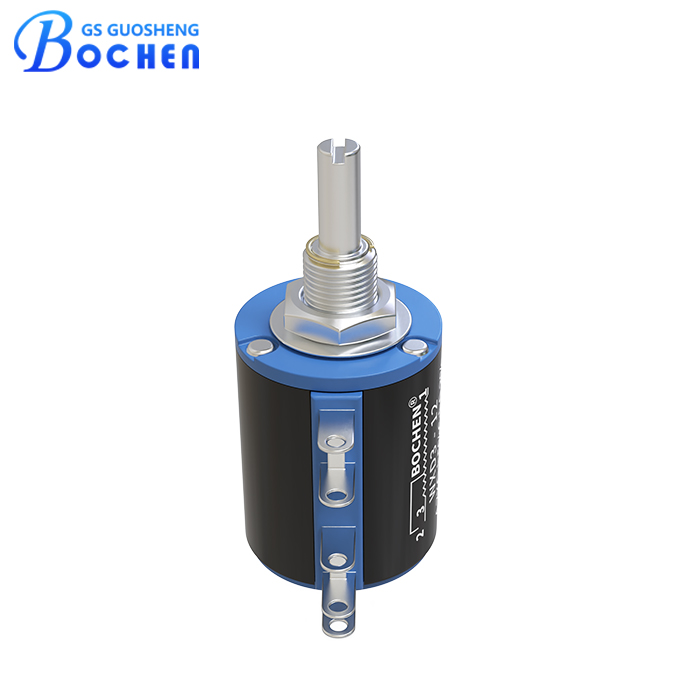

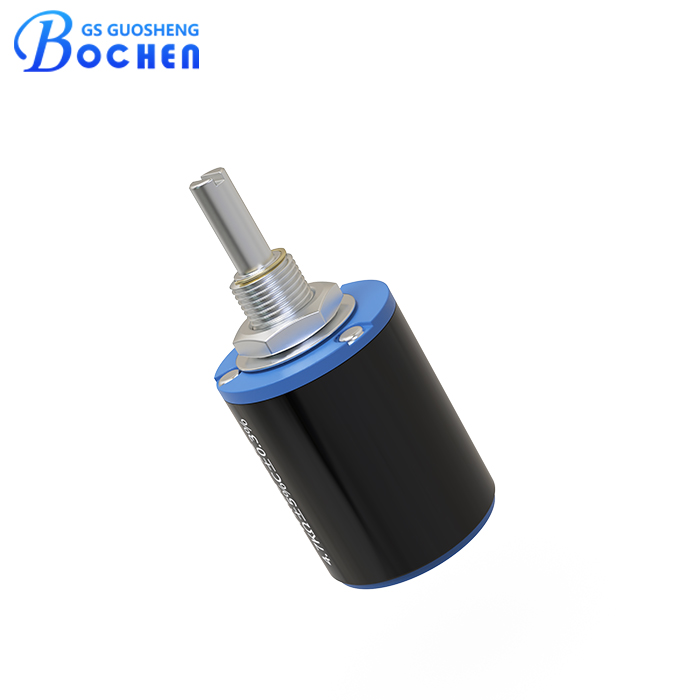

Прецизионный многооборотный (5 оборотов) проволочный потенциометр BOCHEN WXD3-12 (1 Вт, 4,7 кОм / 10 кОм)
Прецизионный проволочный потенциометр WXD3-12 — это решение промышленного класса, предназначенное для точной регулировки сопротивления в ответственных электронных устройствах. Обладая номинальной мощностью 1 Вт, возможностью точной 5-оборотной регулировки и диапазоном сопротивлений от 100 Ом до 47 кОм, он обеспечивает высокую линейность (0,3%) и надежную работу в течение длительного срока службы. Благодаря стандартным вариантам вала (16 мм / 20 мм) и возможности изготовления по индивидуальному заказу (с плоским срезом, полукруглым сечением, удлиненным или укороченным валом), этот компонент широко применяется в контрольно-измерительных приборах, системах автоматизации и прецизионного управления.
Описание
маркер
Описание
Прецизионный проволочный потенциометр WXD3-12 — это высококачественный многооборотный компонент, разработанный для областей применения, требующих высокой точности и стабильности характеристик. Устройство обладает номинальной мощностью 1 Вт и рассчитано на 5 оборотов регулировки; диапазон сопротивлений составляет от 100 Ом до 47 кОм при допуске ±5% и линейности 0,3%, что обеспечивает надежную и стабильную работу. Температурный коэффициент ±100 ppm/°C гарантирует неизменность параметров в различных условиях эксплуатации.
Стандартные модели выпускаются с длиной вала 16 мм и 20 мм; также доступны варианты исполнения по спецзаказу, включая валы со срезом (D-образные), валы с плоской гранью и валы различной длины (укороченные или удлиненные). Благодаря высокой точности и надежной конструкции потенциометр WXD3-12 отлично подходит для использования в системах промышленного управления, контрольно-измерительных приборах, системах автоматизации и другом ответственном электронном оборудовании.
Спецификация
| Электрические характеристики | Номинальный диапазон сопротивления | 100Ω~47KΩ |
| Устойчивость к стрессу | ±5% | |
| Независимая линейность | ± 0,3 % | |
| Эффективные путешествия | ≥1800°-10° | |
| Сопротивление клеммы | ≤0,2%R или 5 Ом | |
| Шум | ≤3%R или 3Ω | |
| Сопротивление изоляции | R≥1GΩ | |
| Выдерживаемое напряжение | 101,3 кПа 710 В, 8,5 кПа 470 В | |
| Характеристики окружающей среды | Номинальная мощность | 1 Вт при +70℃, 0 Вт при +125℃ |
| Диапазон температур | -55℃~+125℃ | |
| Температурный коэффициент | ±100 ppm/℃ | |
| Изменение температуры | ΔR≤2%R, Δ(Uab/Uac)≤±1% | |
| Вибрация | 390 м/с² , 4000 циклов, R≤±1%R | |
| Столкновение | 10-500 Гц, 0,75 мм или 98 м/с² , 6 ч ΔR ≤ 1%R, Δ(Uab/Uac) ≤ ±2% | |
| Климатическая категория | ΔR≤±3%R, R1≥100MΩ | |
| Электрическая стойкость при 70°C | 1 Вт, 1000 ч, ΔR≤±3%R | |
| Механическая прочность | 10000 циклов, ΔR≤±3%R | |
| Постоянное влажное тепло | ΔR≤±3%R, R1≥100MΩ | |
| Физические характеристики | Полный механический ход | 1800°±10° |
| Пусковой момент | ≤36 мН·м | |
| Момент затяжки сцепления | ≤300 мН·м |

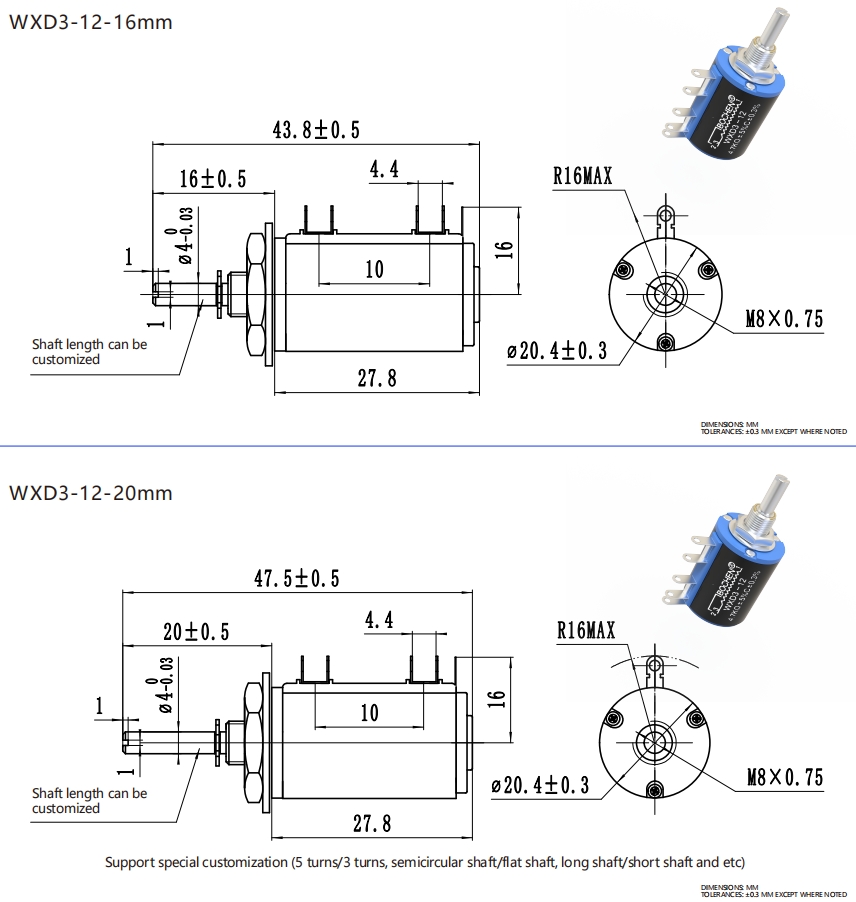

Измерение

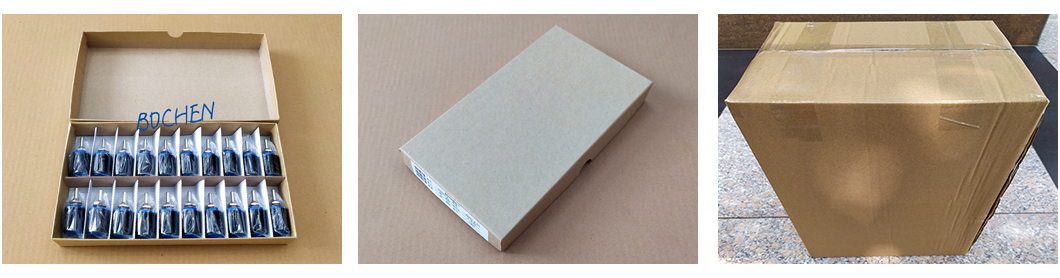

Упаковка
Спецификация упаковки: 20 штук в коробке.
Приложения
Проволочный прецизионный потенциометр WXD3 широко используется в различных областях благодаря своей высокой точности и надежности. К основным областям применения относятся:
• Промышленная автоматизация: используется в системах управления для точной настройки машин и оборудования.
• Аэрокосмическая и оборонная промышленность: применяется в навигационных системах, панелях управления и других важных компонентах, требующих высокой точности.
• Медицинское оборудование: используется в устройствах, требующих точного контроля параметров, таких как диагностические аппараты и системы мониторинга состояния пациентов.
• Аудиооборудование: применяется в высококачественных аудиосистемах для регулировки громкости и тембра.
• Приборы: используются в научных приборах для точных измерений и калибровки.
• Телекоммуникации: используются в коммуникационных устройствах для настройки и регулировки сигнала.
• Автомобильная промышленность: применяется в различных автомобильных системах для управления такими функциями, как положение дроссельной заслонки и настройки подвески.
Эти потенциометры выбраны за их долговечность, стабильность и способность сохранять точность в течение длительного времени, что делает их подходящими для ответственных и высокопроизводительных применений.
Преимущество
• Прямые поставки с завода, без посредников.
• Наличие всех необходимых сертификатов, таких как RoHS, REACH и др., и гарантия высочайшего качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная команда послепродажного обслуживания.
• Доступны услуги OEM и ODM.
