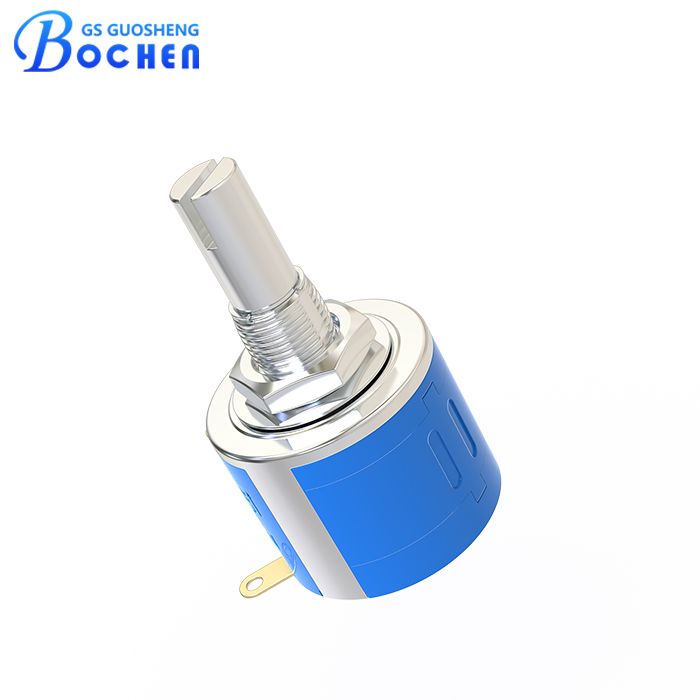

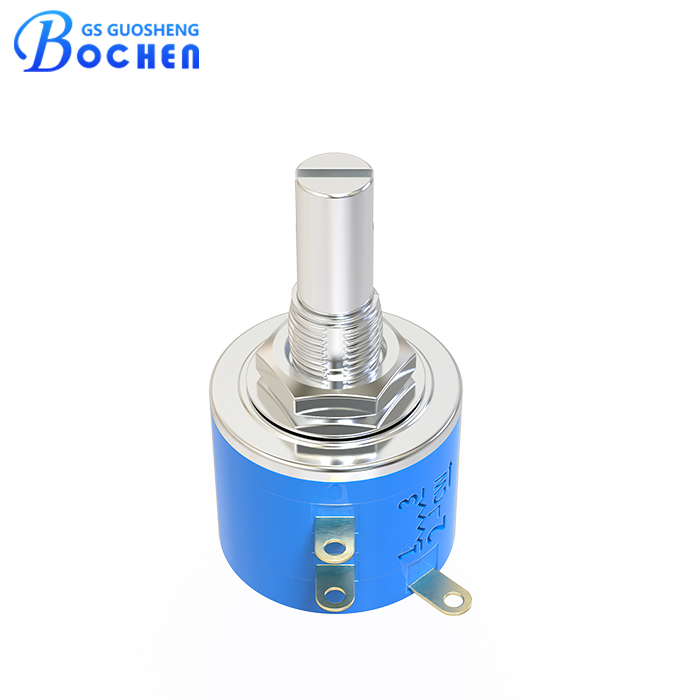

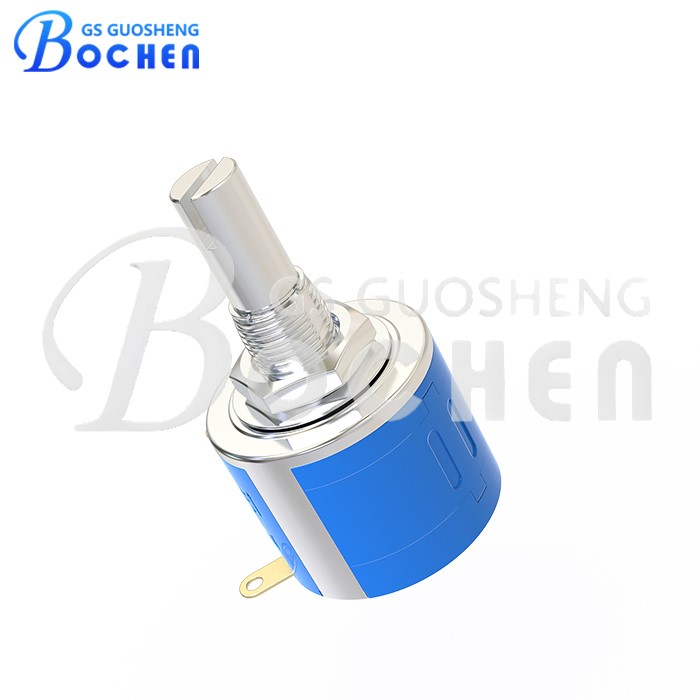

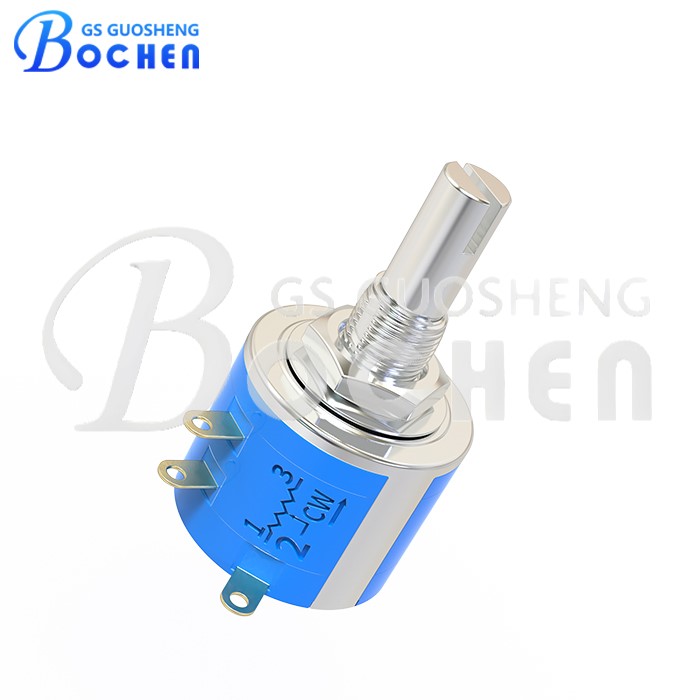

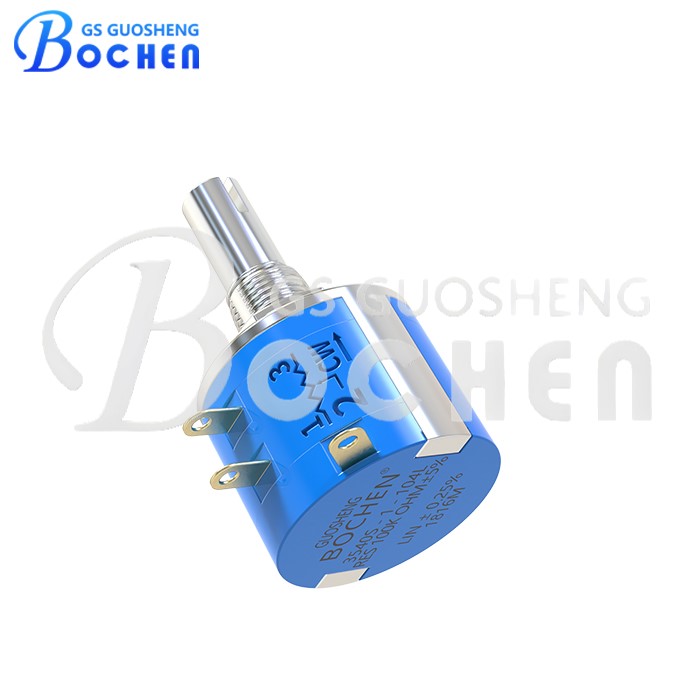

Прецизионный проволочный многооборотный потенциометр BOCHEN 3540S 10к 100 Ом–100 кОм 2 Вт
Прецизионный проволочный потенциометр модели 3540S — это высококлассный компонент для точной настройки, отличающийся от серии 3590S использованием материалов и технологий производства более высокого уровня. Устройство рассчитано на мощность 2 Вт, имеет 10-оборотную конструкцию и диапазон сопротивления от 100 Ом до 100 кОм; при этом допуск составляет ±5%, линейность — 0,5%, а температурный коэффициент — ±100 ppm/°C. Разработанный для обеспечения высокой точности и надежности, потенциометр 3540S идеально подходит для ответственных областей применения, где требуются повышенная долговечность и стабильность характеристик.
Описание
маркер
Измерение
Прецизионный проволочный потенциометр 3540S — это регулировочный компонент премиум-класса, изготовленный из высококачественных материалов с использованием передовых технологий производства по сравнению с серией 3590S. Он обладает номинальной мощностью 2 Вт, 10-оборотной конструкцией и диапазоном сопротивления от 100 Ом до 100 кОм с допуском ±5%, линейностью 0,5% и температурным коэффициентом ±100 ppm/°C. Разработанный для обеспечения высокой точности и надежной работы, 3540S идеально подходит для ответственных применений, требующих повышенной долговечности и стабильности.
Краткие характеристики
Крепление на втулку.
• Высокая точность, надежная работа.
• Дополнительная функция выступа AR.
• Доступен высокий крутящий момент.
• Доступны нестандартные функции и спецификации.
• Доступны версии, соответствующие стандарту RoHS.
Описание
Проволочный потенциометр 3540S от BOCHEN — это высоконадежный и точный компонент, разработанный для широкого спектра промышленных и электронных применений. Он отличается прочной проволочной конструкцией, обеспечивающей исключительную линейность и низкий уровень шума, что крайне важно для точной регулировки напряжения или сигнала. Благодаря широкому диапазону сопротивления от 100 Ом до 100 кОм, он обладает универсальностью для удовлетворения различных требований заказчика.
Проволочный потенциометр 3540S рассчитан на высокие уровни мощности и способен рассеивать несколько ватт, что делает его подходящим для задач, требующих умеренной выходной мощности. Он эффективно работает в широком температурном диапазоне от -55°C до +125°C, обеспечивая стабильную работу в суровых условиях окружающей среды. Он также обладает низким температурным коэффициентом сопротивления (ТКС), что способствует стабильности и точности при колебаниях температуры.
Разработанный с учетом долговечности, проволочный потенциометр 3540S изготовлен из прочных материалов, что гарантирует надежность и длительный срок службы. Он может быть кастомизирован с помощью таких опций, как длина вала, типы крепления втулки и специфические значения сопротивления, адаптированные под нужды конкретного клиента. Области применения проволочного потенциометра 3540S включают промышленные системы управления для регулирования скорости двигателей и настройки источников питания, аудиооборудование для точного контроля громкости, контрольно-измерительные приборы для точной модуляции сигналов, автомобильную электронику для калибровки датчиков и управления питанием, а также медицинские устройства для точного управления сигналами в диагностическом оборудовании.
В целом, проволочный потенциометр BOCHEN 3540S выделяется своей точностью, долговечностью и универсальностью, что делает его предпочтительным выбором для инженеров и проектировщиков, стремящихся к надежному контролю электрических параметров в сложных условиях эксплуатации.
Спецификация
| Электрические характеристики | Стандартный диапазон сопротивления | 100Ω~100KΩ |
| Допуск сопротивления | ±5% | |
| Независимая линейность | ±0.25% | |
| Эффективный электрический ход | ≥3600°-10° | |
| Сопротивление выводов | ≤0.2%R или 5Ω | |
| Шум | ≤3%R или 3 Ом | |
| Сопротивление изоляции | R≥1GΩ | |
| Выдерживаемое напряжение | 101.3 кПа 710 В, 8.5 кПа 470 В | |
| Характеристики окружающей среды | Номинальная мощность | 2 Вт при +70 ℃, 0 Вт при +125 ℃ |
| Диапазон температур | -55 ℃ ~ +125 ℃ | |
| Температурный коэффициент | ±100 ppm/℃ | |
| Изменение температуры | ΔR≤2%R, Δ(Uab/Uac)≤±1% | |
| Вибрация | 390 м/с², 4000 циклов, R≤±1%R | |
| Столкновение | 10–500 Гц, 0,75 мм или 98 м/с², 6 ч ΔR ≤ ±1% R, Δ(Uab/Uac) ≤ ±2% | |
| Климатическая категория | ΔR≤±3%R, R1≥100MΩ | |
| Электрическая износостойкость при 70°C | 2 Вт, 1000 ч, ΔR ≤ ±3% R | |
| Износоустойчивость (количество циклов) | 10000 циклов, ΔR≤±3%R | |
| Постоянное влажное тепло | ΔR≤±3%R, R1≥100MΩ | |
| Физические характеристики | Полный ход клавиши | 3600°±10° |
| Пусковой момент | ≤36 мН·м | |
| Крутящий момент муфты | ≤300 мН·м |

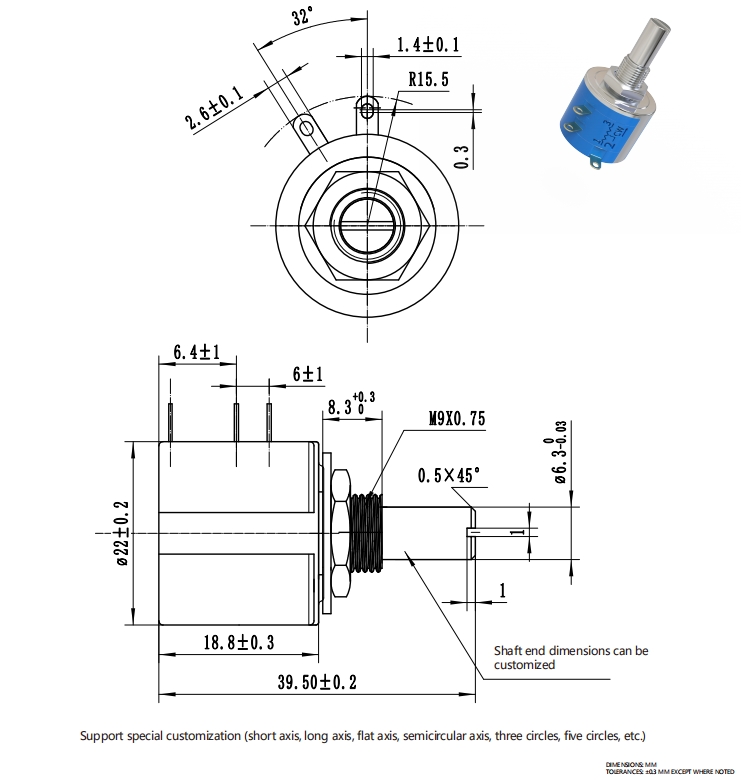

Размеры
Упаковка
Спецификация упаковки: 20 шт./кор., 50 шт./кор.
Применение
• Положение педали.
• Управление джойстиком.
• Управление клапаном.
• Флюгер.
• Панель управления.
• Контрольно-измерительные приборы.
• Медицинское оборудование.
• Угловое положение.
Преимущества
• Прямые поставки с завода, без посредников.
• Наличие сертификатов, таких как RoHS, REACH и др., а также гарантия высочайшего качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная команда послепродажного обслуживания.
• Доступны услуги OEM и ODM.
