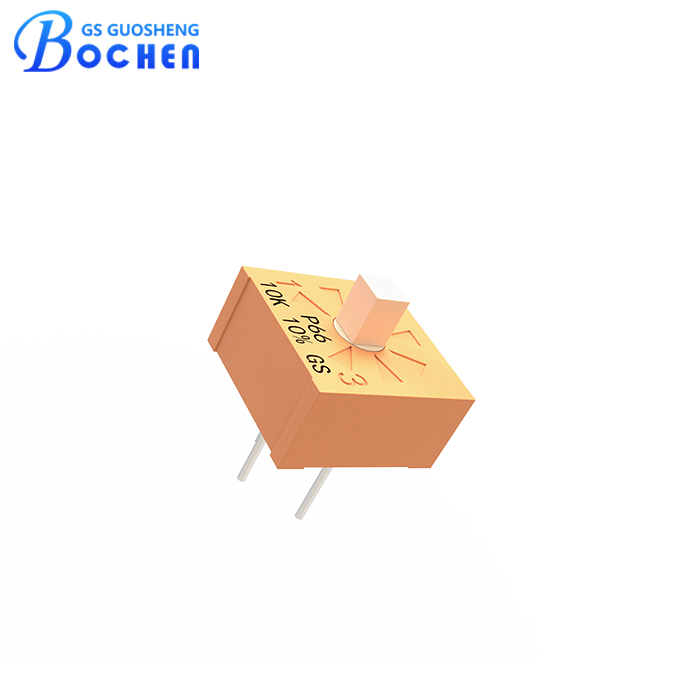

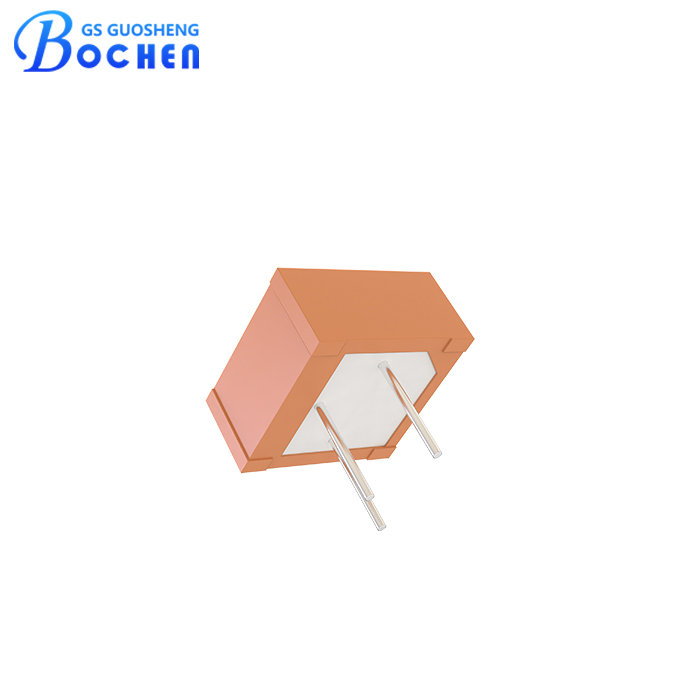

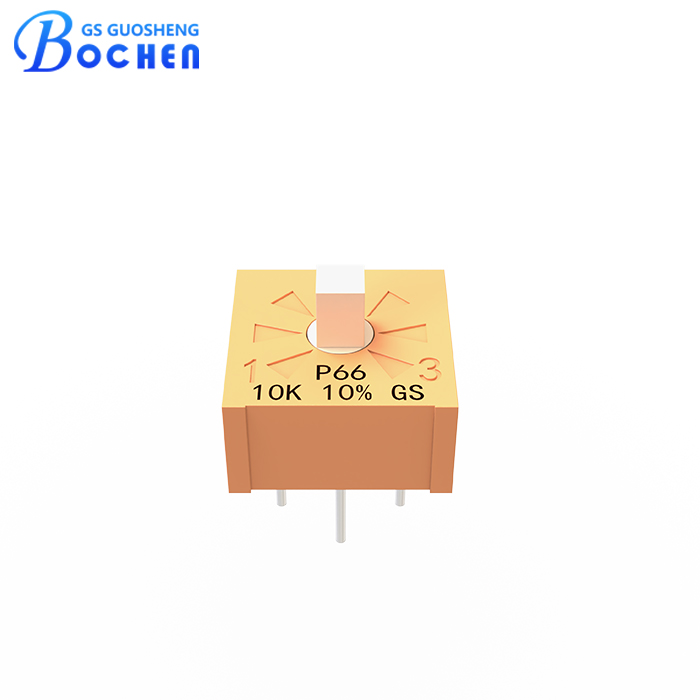

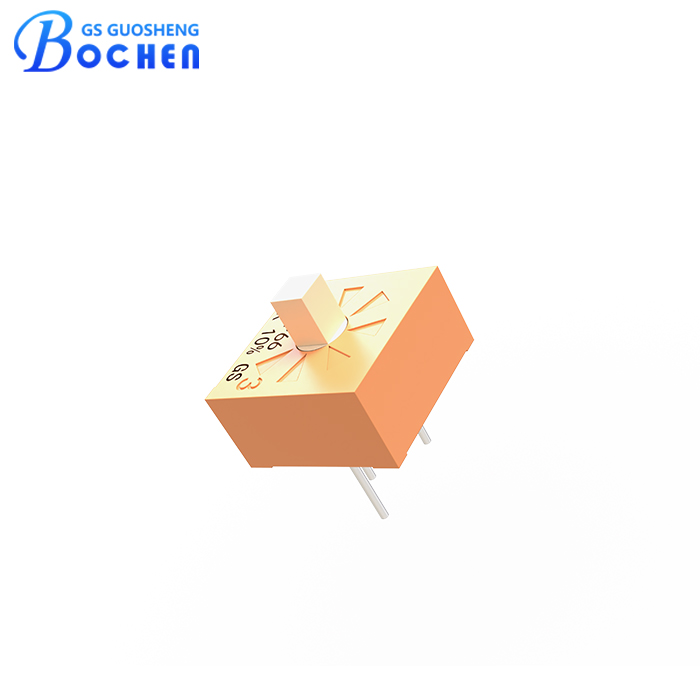

BOCHEN Полностью герметичный однооборотный металлокерамический подстроечный резистор 100к 3387P с верхней регулировкой
Металлокерамический подстроечный потенциометр 3387P — это однооборотный триммер мощностью 0,5 Вт с удлиненным квадратным регулировочным валом для удобства настройки. Он обеспечивает диапазон сопротивления от 10 Ом до 5 МОм с допуском ±10%, гарантируя надежную стабильность и точность. Широко используется в калибровке, приборостроении и электронных схемах.
Описание
маркер
Характеристики
Малый размер, полностью герметичный корпус.
Металлокерамический резистивный элемент.
Удлиненный квадратный регулировочный вал.
Монтаж в сквозные отверстия.
Номинальная мощность 0,5 Вт при 70℃.
Диапазон сопротивления от 10 Ом до 5 МОм, допуск сопротивления 10%.
Электрический ход 220°, полный механический ход 250°.
Описание
Металлокерамический подстроечный резистор 3387P представляет собой компактный, полностью герметичный компонент, предназначенный для точной регулировки сопротивления в различных электронных устройствах. Этот подстроечник оснащен металлокерамическим резистивным элементом, обеспечивающим долговечность и стабильность в различных условиях окружающей среды. Удлиненный квадратный регулировочный вал позволяет легко и точно выполнять настройку даже в ограниченном пространстве. Он предназначен для монтажа в сквозные отверстия, что делает его совместимым с широким спектром печатных плат.
Обладая номинальной мощностью 0,5 Вт при 70℃, модель 3387P способна выдерживать умеренные уровни мощности, сохраняя при этом целостность рабочих характеристик. Диапазон сопротивления составляет от 10 Ом до 5 МОм с допуском 10%, что обеспечивает гибкость для различных требований схем. Подстроечный резистор также отличается электрическим углом поворота 220° и полным механическим углом 250°, обеспечивая широкий диапазон регулировки для точной настройки. В целом, металлокерамический подстроечный резистор 3387P-1 является надежным выбором для обеспечения точного контроля сопротивления в компактных электронных устройствах.
Спецификация
| Электрические характеристики | Диапазон номинального сопротивления | 10 Ом ~ 5 МОм |
| Допуск сопротивления | ±10%; ±20% | |
| Сопротивление выводов | ≤±1% R или 3 Ом | |
| Изменение контактного сопротивления (CRV) | ≤3%R или 3 Ом | |
| Сопротивление изоляции | 500 В пост. тока. 100 МОм мин. | |
| Выдерживаемое напряжение | 101,3 кПа, 500 В перем. тока; 8,5 кПа, 250 В перем. тока | |
| Диэлектрическая прочность на уровне моря | 500 В переменного тока (1 мин.) | |
| Эффективный ход | 220° | |
| Характеристики окружающей среды | Стойкость к нагреву при пайке | 250℃, 10 сек. |
| Номинальная мощность | 70℃, 0,5 Вт; 125℃, 0 Вт | |
| Диапазон температур | -55°C ~ + 125°C | |
| Температурный коэффициент | ±250, ±100 ppm /°C | |
| Изменение температуры | ΔR≤±3%R, Δ(Uab/Uac)≤±1% | |
| Столкновение | 20G, ΔR≤±1%R, Δ(Uab/Uac)≤±1% | |
| Вибрация | 100G, ΔR≤±1%R, Δ(Uab/Uac)≤±2% | |
| Электрическая износостойкость при 70°C | 1000 часов при 70℃ номинальной мощности; ΔR≤±3%R | |
| Механическая износостойкость | 200 циклов, ΔR≤±3%R | |
| Физические характеристики | Полный механический ход | 250° |
| Пусковой момент | ≤25 мН.м | |
| Крутящий момент муфты | ≤35 мН·м |

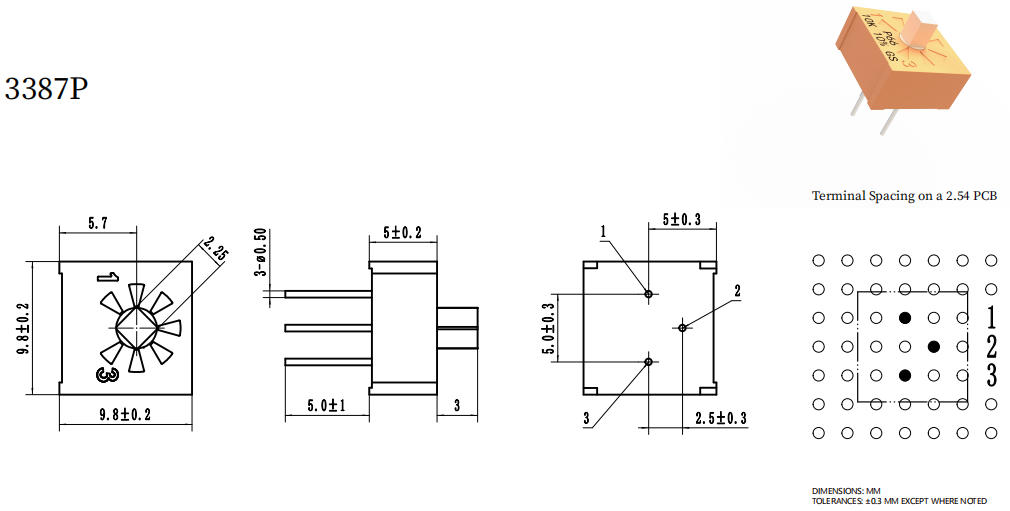

Размеры
Упаковка
Спецификация упаковки: 50 штук в тубе.
Применение
Калибровка электронных устройств
Промышленное управление
Медицинские приборы
Коммуникационное оборудование
Потребительская электроника
Аэрокосмическая промышленность
Автомобильная электроника
Преимущество
• Прямые поставки с завода, без посредников.
• Наличие сертификатов, таких как RoHS, REACH и др., а также гарантия высочайшего качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная команда послепродажного обслуживания.
• Доступны услуги OEM и ODM.
