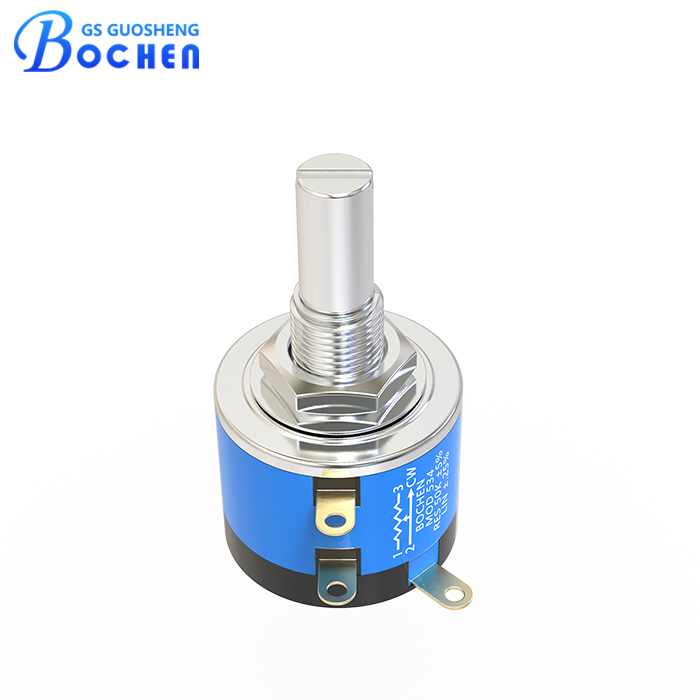

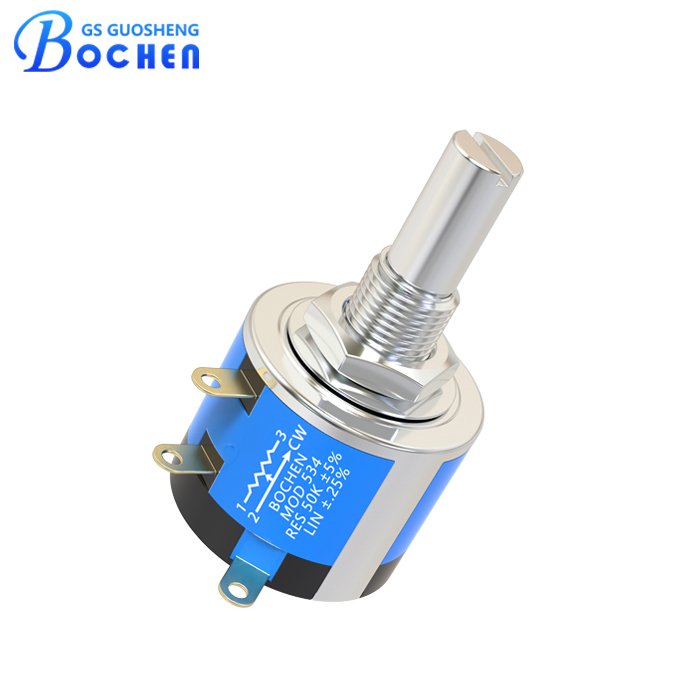

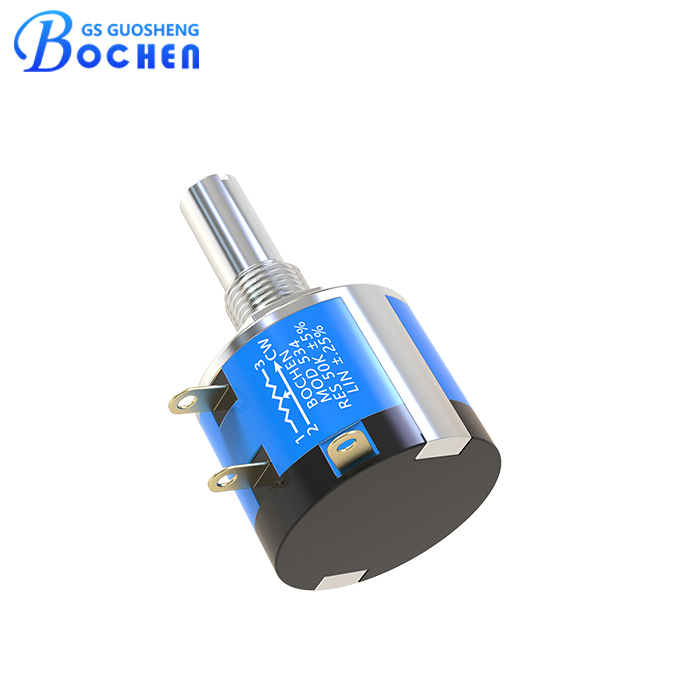

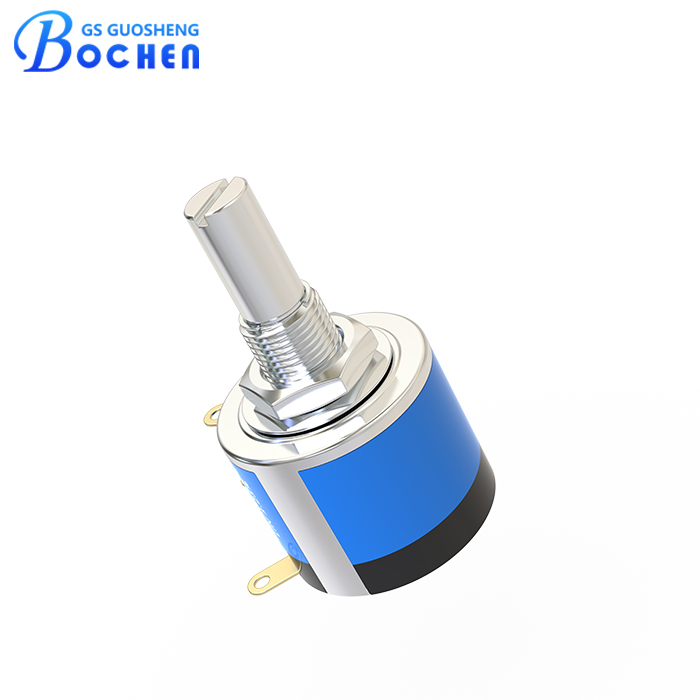

BOCHEN Многооборотный проволочный прецизионный потенциометр 10к 10 оборотов 534 2Вт 10к Ом 10 оборотов
Прецизионный проволочный потенциометр 534 — это высокотехнологичное многооборотное устройство, разработанное с использованием материалов и мастерства исполнения более высокого класса по сравнению с серией 3540S. Он обладает номинальной мощностью 2 Вт, 10-оборотной регулировкой и диапазоном сопротивления от 100 Ом до 100 кОм с допуском ±5%, линейностью 0,25% и температурным коэффициентом ±100 ppm/°C. Благодаря исключительной точности и долгосрочной надежности, модель 534 идеально подходит для ответственных промышленных и приборных применений.
Описание
маркер
Краткие характеристики
• Доступны варианты исполнения с креплением на втулку (bushing) и серво-креплением.
• Линейность 0,25%, более высокая точность и стабильность.
• Широкий диапазон сопротивлений 100 Ом ~ 100 кОм, допуск 5%.
• Доступны индивидуальные размеры вала.
• Высокий крутящий момент, центральный отвод, проскальзывающая муфта — по запросу.
Описание
Проволочный потенциометр 534 — это универсальный и высокоточный компонент, предназначенный для различных электронных применений. Обладая 10-оборотной проволочной конструкцией размером 7/8" (22,2 мм), этот потенциометр обеспечивает исключительную точность и контроль.
Он доступен в вариантах с креплением на втулку и на сервопривод, что позволяет удовлетворить различные требования к монтажу. Потенциометр обладает линейностью ± 0,25%, обеспечивая точную и надежную работу. Благодаря широкому диапазону сопротивлений от 100 Ом до 100 кОм и допуску 5%, проволочный потенциометр серии 534 отвечает самым разным требованиям схемотехники. Возможен заказ валов нестандартных размеров для соответствия конкретным потребностям применения.
Кроме того, по запросу проволочный потенциометр 534 может быть оснащен функциями высокого крутящего момента, отводом от средней точки и проскальзывающей муфтой, что еще больше расширяет его универсальность. Этот потенциометр идеально подходит для задач, требующих точной регулировки сопротивления, что делает его предпочтительным выбором для инженеров и проектировщиков в таких областях, как телекоммуникации, промышленное управление и приборостроение.
Спецификация
| Электрические характеристики | Диапазон номинального сопротивления | 100Ω~100KΩ |
| Допуск сопротивления | ±5% | |
| Независимая линейность | ±0.25% | |
| Эффективный ход | ≥3600°-10° | |
| Сопротивление выводов | ≤0.2%R или 5Ω | |
| Шум | ≤3%R или 3 Ом | |
| Сопротивление изоляции | R≥1GΩ | |
| Выдерживаемое напряжение | 101.3 кПа 710 В, 8.5 кПа 470 В | |
| Характеристики окружающей среды | Номинальная мощность | 2 Вт при +70 ℃, 0 Вт при +125 ℃ |
| Диапазон температур | -55 ℃ ~ +125 ℃ | |
| Температурный коэффициент | ±100 ppm/℃ | |
| Изменение температуры | ΔR≤2%R, Δ(Uab/Uac)≤±1% | |
| Вибрация | 390 м/с², 4000 циклов, R≤±1%R | |
| Столкновение | 10–500 Гц, 0,75 мм или 98 м/с², 6 ч ΔR ≤ ±1% R, Δ(Uab/Uac) ≤ ±2% | |
| Климатическая категория | ΔR ≤ ±3% R, R1 ≥ 100 МОм | |
| Электрическая износостойкость при 70°C | 2 Вт, 1000 ч, ΔR ≤ ±3% R | |
| Механическая износостойкость | 10000 циклов, ΔR≤±3%R | |
| Постоянное влажное тепло | ΔR≤±3%R, R1≥100MΩ | |
| Физические характеристики | Полный ход клавиши | 3600°±10° |
| Пусковой момент | ≤36 мН·м | |
| Крутящий момент муфты | ≤300 мН·м |

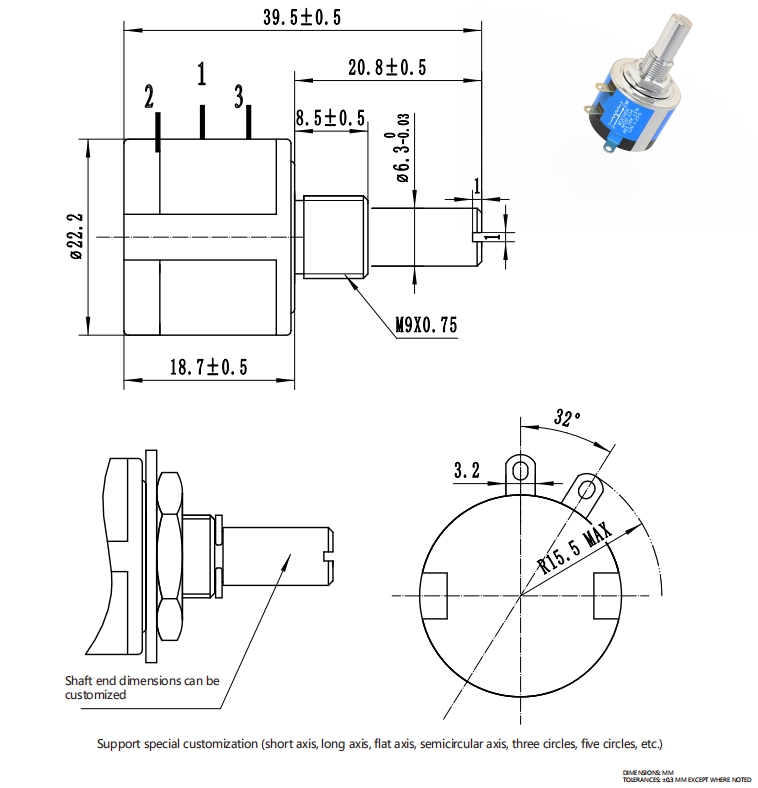

Размеры

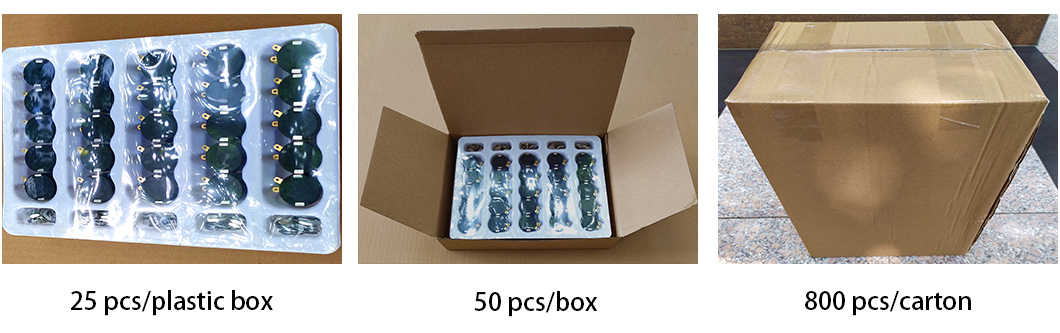

Упаковка
Спецификация упаковки: 25 штук/пластиковый бокс, 50 штук/коробка.
Применение
• Выбор программы прибора.
• Регулировка термостата.
• Таймер и реле управления.
• Бытовая электроника.
• Управление электроинструментами.
• Контрольно-измерительное оборудование.
Преимущества
• Прямые поставки с завода, без посредников.
• Наличие сертификатов, таких как RoHS, REACH и др., и гарантия высочайшего качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная команда послепродажного обслуживания.
• Доступны услуги OEM и ODM.
