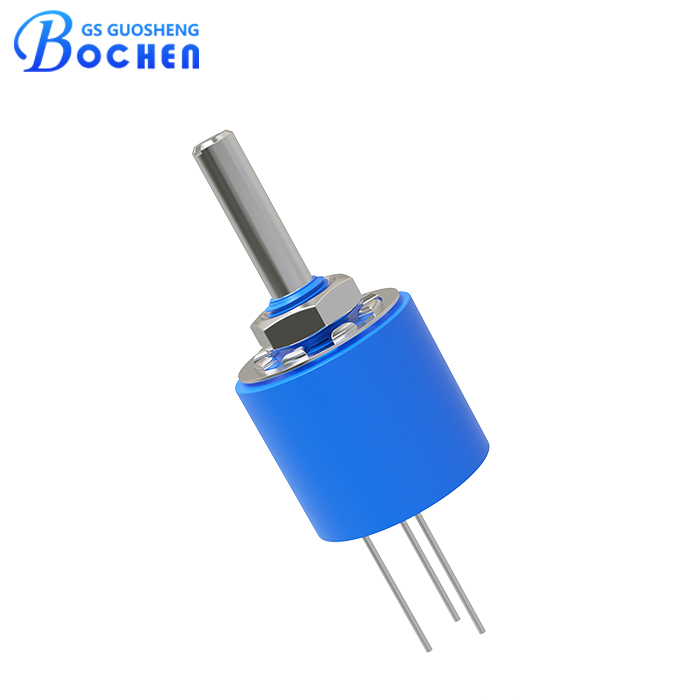

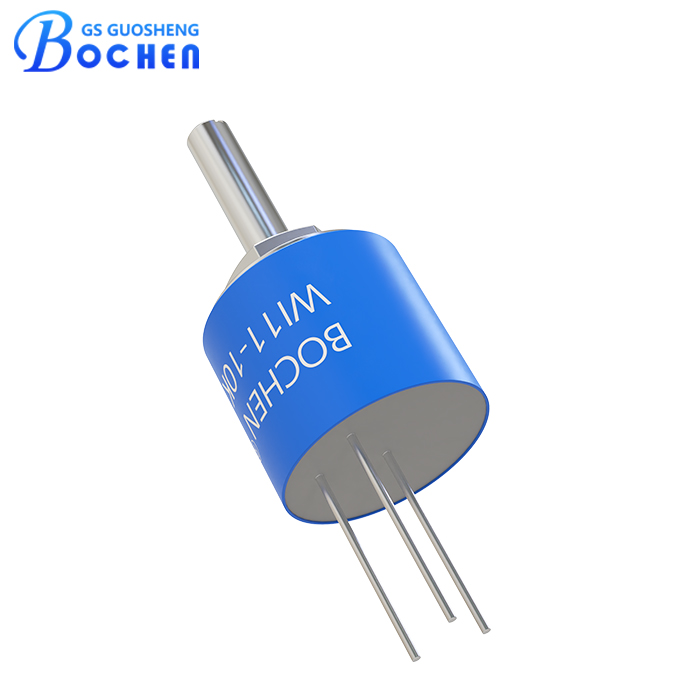

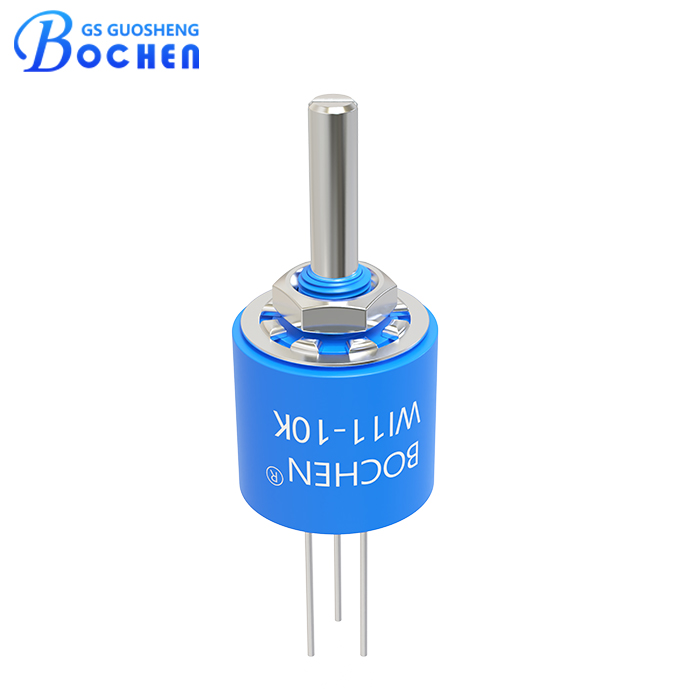

BOCHEN 10% Панельный поворотный подстроечный потенциометр 10 кОм WI11-1
Керметный подстроечный потенциометр WI11 — это 1/2-дюймовый круглый однооборотный подстроечный резистор для монтажа на панель, предназначенный для областей применения, требующих долговечности и точной регулировки. Обладая номинальной мощностью 1 Вт и металлическим валом, он обеспечивает широкий диапазон сопротивления от 10 Ом до 5 МОм с допуском ±10%, гарантируя стабильную и надежную работу. Его прочная керметная конструкция обеспечивает отличную температурную стабильность и износостойкость, что делает его идеальным для промышленного оборудования, источников питания, устройств связи и измерительных приборов.
Описание
маркер
Характеристики
Керметный подстроечный резистор диаметром 1/2 дюйма.
Однооборотный поворотный потенциометр.
С удлиненным металлическим валом.
Способ монтажа: на панель.
Угол регулировки 220°, полный механический угол 250°.
Описание
Керметный подстроечный резистор WI11-1 — это высококачественное однооборотное вращательное устройство диаметром 1/2 дюйма, предназначенное для точной регулировки сопротивления. Обладая удлиненным валом, этот подстроечный потенциометр имеет номинальное сопротивление 10 кОм с допуском 10%. Он отличается высокой номинальной мощностью 1 Вт при 70℃, что обеспечивает надежную работу в различных условиях. Угол регулировки составляет 220°, обеспечивая точный контроль, в то время как полный механический угол достигает 250°, позволяя выполнять настройку в широком диапазоне. Это делает WI11-1 идеальным выбором для областей применения, требующих точности и долговечности.
Спецификация
| Электрические характеристики | Диапазон сопротивления | 10 кОм |
| Допуск сопротивления | ±10%; ±20% | |
| Сопротивление выводов | ≤±1% R или 3 Ом | |
| Изменение контактного сопротивления (CRV) | ≤3%R или 3 Ом | |
| Сопротивление изоляции | 500 В пост. тока. 100 МОм мин. | |
| Выдерживаемое напряжение | 101,3 кПа, 500 В перем. тока; 8,5 кПа, 250 В перем. тока | |
| Диэлектрическая прочность | 500 В перем. тока (1 мин.) | |
| Электрический ход | 220° | |
| Характеристики окружающей среды | Стойкость к нагреву при пайке | 250℃ в течение 10 сек. |
| Номинальная мощность (макс. 300 вольт) | 70℃, 1Вт; 125℃, 0Вт | |
| Диапазон рабочих температур | -55°C ~ + 125°C | |
| Температурный коэффициент | ±250, ±100 ppm /°C | |
| Изменение температуры | ΔR≤±3%R, Δ(Uab/Uac)≤±1% | |
| Столкновение | 20G, ΔR≤±1%R, Δ(Uab/Uac)≤±1% | |
| Вибрация | 100G, ΔR≤±1%R, Δ(Uab/Uac)≤±2% | |
| Электрическая износостойкость при 70°C | 1000 часов при 70℃ номинальной мощности; ΔR≤±3%R | |
| Износоустойчивость (количество циклов) | 200 циклов, ΔR≤±3%R | |
| Физические характеристики | Полный механический ход | 250° |
| Пусковой момент | ≤25 мН.м | |
| Крутящий момент муфты | ≤35 мН·м |

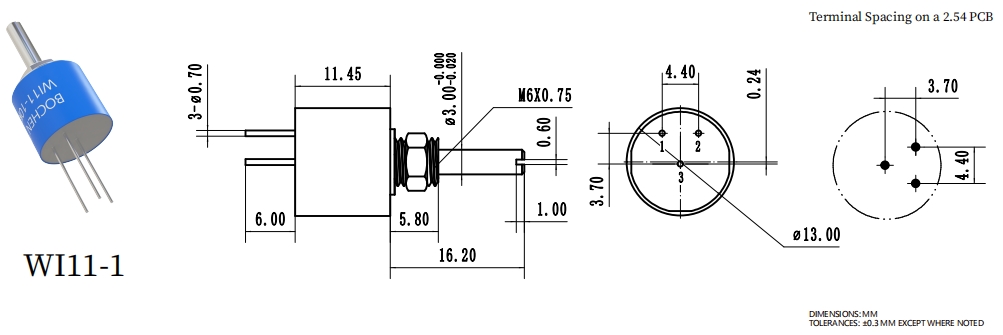

Размеры
Упаковка
Спецификация упаковки: Стандартная упаковка 50 штук/туба.
Применение
Керметный подстроечный потенциометр WI11 используется в различных областях благодаря своей точности и надежности. Вот основные сферы его применения:
• Телекоммуникации: используется для настройки и калибровки устройств связи.
• Медицинское оборудование: необходим для точного управления в диагностических и мониторинговых устройствах.
• Промышленная автоматизация: Применяется в системах управления оборудованием и технологическими процессами.
• Потребительская электроника: Используется для регулировки настроек в таких устройствах, как аудиооборудование и бытовая техника.
• Автомобильная промышленность: Применяется в электронных блоках управления и различных сенсорных приложениях.
• Аэрокосмическая отрасль: Имеет решающее значение для калибровки и настройки авионики и других аэрокосмических систем.
• Контрольно-измерительные приборы: применяются в измерительных и испытательных приборах для точного управления и калибровки.
Столь разнообразные области применения подчеркивают универсальность и значимость металлокерамических подстроечных потенциометров в современных технологиях.
Преимущество
• Прямые поставки с завода, без посредников.
• Наличие всех необходимых сертификатов, таких как RoHS, Reach и др., а также гарантия лучшего качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная команда послепродажного обслуживания.
• Доступны услуги OEM и ODM.
