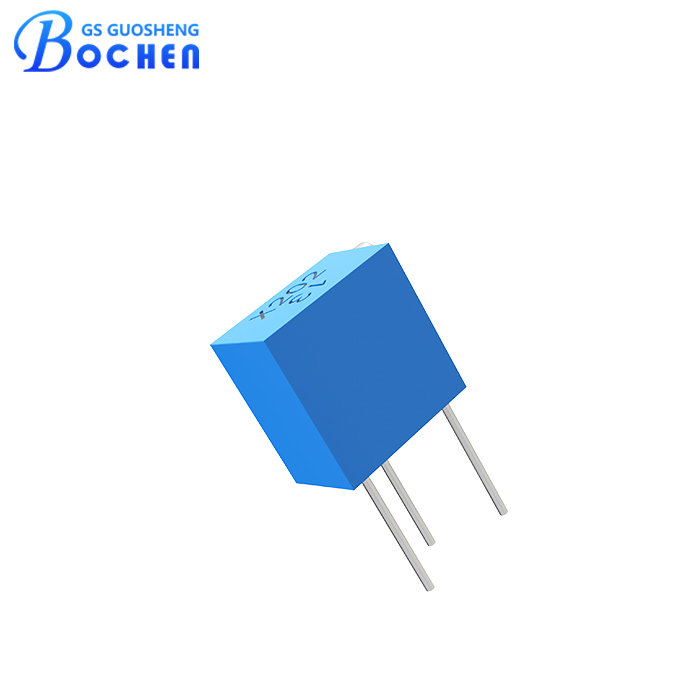

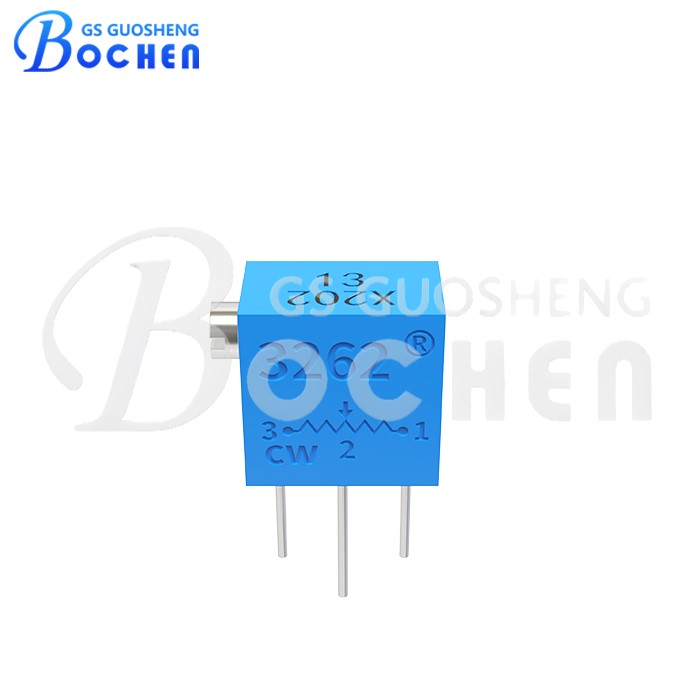

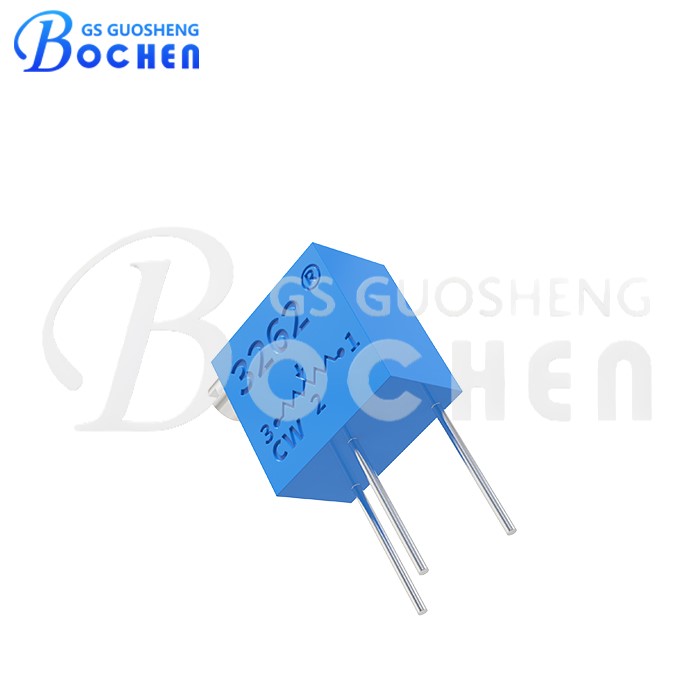

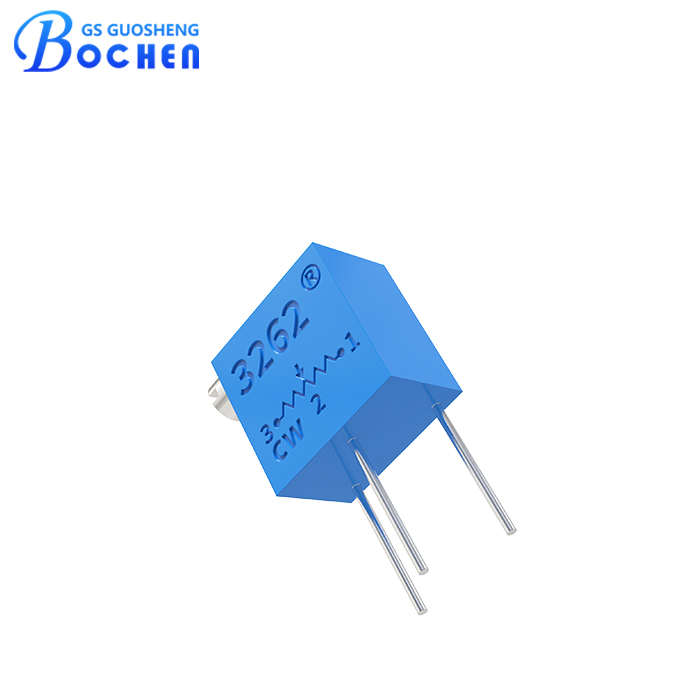

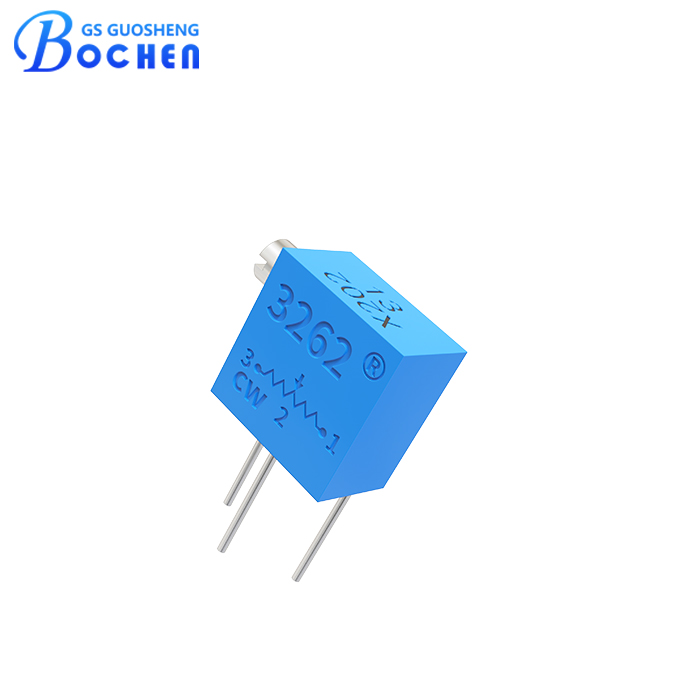

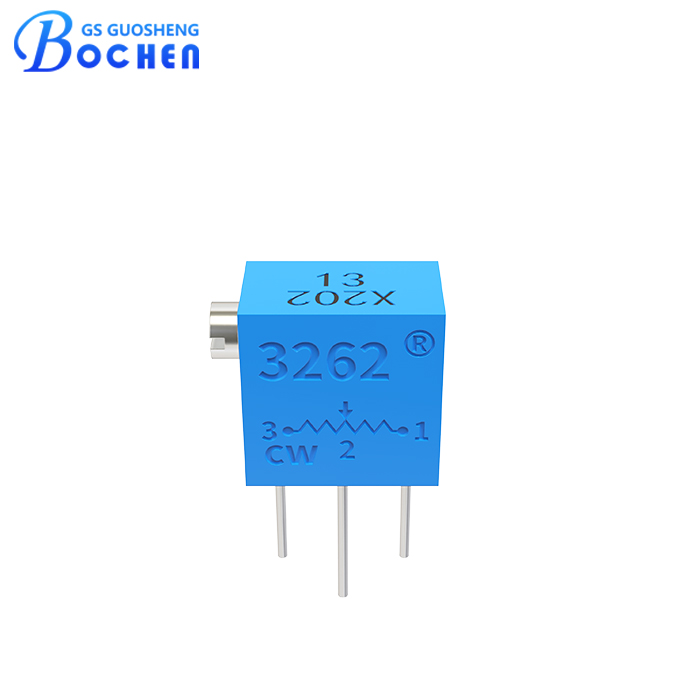

BOCHEN 1K, 10K, 20K Ом, подстроечный резистор 3262X-1-102lf, 103lf, 203lf, подстроечный потенциометр из кермета
Потенциометр-триммер 3262X — это прецизионный потенциометр с боковой регулировкой и 12 оборотами, изготовленный из кермета, доступный в вариантах сопротивления 10 и 5 МОм и рассчитанный на мощность 0,25 Вт. Он отличается превосходной стабильностью, надежностью и возможностью точной регулировки, что делает его идеальным решением для калибровки, настройки напряжения и управления сигналами. Герметичная конструкция обеспечивает защиту от пыли и влаги, гарантируя долговечность. Широко используется в промышленном оборудовании, устройствах связи, источниках питания и измерительных приборах.
Описание
маркер
Особенность
■ Высокая точность.
■ Точная регулировка.
■ Надежная работа.
■ Номинальная мощность 0,25 Вт при 70 °C.
■ 1/4" квадратный / многооборотный / из кермета / промышленный / герметичный.
■ Полезный ход — 10±2 оборота, общий механический ход — 12±2 оборота.
Описание
Триммерный потенциометр 3262X из кермета — это прочный и универсальный компонент, идеально подходящий для промышленных применений, требующих точности и надежности. Этот многооборотный триммер с квадратным корпусом размером 1/4" оснащен прочным керметным элементом, герметично закрытым для обеспечения надежной работы даже в сложных условиях эксплуатации. Триммерный потенциометр 3262X славится высокой точностью и возможностью точной регулировки, что делает его подходящим для применений, где решающее значение имеет точная настройка сопротивления. Он обеспечивает надёжную работу при номинальной мощности 0,25 Вт при 70 °C, гарантируя эффективную работу при умеренных уровнях мощности.
Благодаря широкому диапазону сопротивления от 10 Ом до 5 МОм и допуску 10 % подстроечный потенциометр 3262X удовлетворяет разнообразным требованиям к сопротивлению. Он обладает эффективным ходом 10±2 оборота, что позволяет осуществлять точную настройку в электронных схемах, а также общим механическим ходом 12±2 оборота, что еще больше повышает его универсальность при использовании в системах настройки. Триммерный потенциометр 3262 из керамета является предпочтительным выбором для промышленных систем управления, телекоммуникационного оборудования и другой прецизионной электроники, где важна стабильная и точная работа. Его прочная конструкция и надёжная работа делают его надежным решением в сложных условиях эксплуатации.
Технические характеристики
| Электрические характеристики | Диапазон номинального сопротивления | 10 Ом ~ 5 МОм |
| Допустимое отклонение сопротивления | ±10 % | |
| Сопротивление терминала | ≤±1 % от R или 3 Ом | |
| Изменение контактного сопротивления (CRV) | ≤3 %R или 3 Ом | |
| Сопротивление изоляции | 500 В постоянного тока. R1 ≥ 1 ГОм | |
| Выдерживаемое напряжение | 101,3 кПа, 500 В переменного тока; 8,5 кПа, 250 В переменного тока | |
| Диэлектрическая прочность на уровне моря | 500 В переменного тока (1 мин.) | |
| Эффективное путешествие | 10±2 оборота | |
| Характеристики окружающей среды | Термостойкость сварного шва | 250 °C, 10 сек. |
| Номинальная мощность | 70 °C, 0,25 Вт; 125 °C, 0 Вт | |
| Диапазон температур | -55 °C ~ + 125 °C | |
| Температурный коэффициент | ±250, ±100 ppm/°C | |
| Изменение температуры | ΔR ≤ ±2 % R, Δ(Uab/Uac) ≤ ±1 % | |
| Столкновение | 10–500 Гц, 0,75 мм, 6 ч, ΔR ≤ ±1 % R, Δ(Uab/Uac) ≤ ±2 % |
|
| Вибрация | 100G, ΔR ≤ ±1 %R, Δ(Uab/Uac) ≤ ±2 % | |
| Электрическая стойкость при температуре 70 °C | 1000 часов при 70 °C номинальной мощности; ΔR ≤ ±3 % R | |
| Механическая выносливость | 200 циклов, ΔR ≤ ±3 % R | |
| Физические характеристики | Общий механический ход | 12±2 оборота |
| Пусковой момент | ≤25 мН·м | |
| Крутящий момент сцепления | ≤35 мН·м |

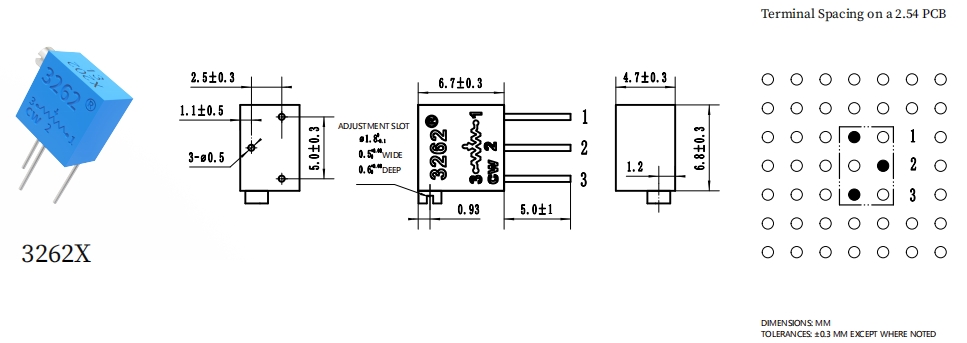

Размер
Размеры указаны в мм, допуски составляют ±0,30 мм, если не указано иное.
Упаковка
Упаковочные характеристики: 50 штук в тубе, 5000 штук в коробке.
Применение
Тримерный потенциометр из кермета модели 3262X используется в различных специализированных электронных устройствах и оборудовании благодаря своей точности и надежности:
Промышленные системы управления: используются для точной настройки параметров в ПЛК (программируемых логических контроллерах), системах промышленной автоматизации и оборудовании для управления технологическими процессами.
Телекоммуникационное оборудование: используется для калибровки и настройки сигнала в модемах, маршрутизаторах и устройствах связи с целью обеспечения целостности и качества сигнала.
Медицинское оборудование: Используется в медицинском оборудовании, таком как системы мониторинга состояния пациентов и диагностические приборы, где точная регулировка сопротивления обеспечивает надежную работу.
Аудиооборудование: Используется в аудиоусилителях, эквалайзерах и микшерных пультах для точной настройки качества звука посредством регулировки сопротивления.
Автомобильная электроника: используется в электронных блоках управления (ЭБУ), датчиках и приборных панелях для калибровки и регулировки уровней напряжения и тока в системах автомобиля.
Триммерный потенциометр из кермета модели 3262X ценится за способность обеспечивать стабильную и точную регулировку сопротивления в широком спектре областей применения. Благодаря высокой точности и надежности он подходит для условий эксплуатации, где критически важна стабильность работы, обеспечивая оптимальное функционирование в различных электронных устройствах и системах.
Преимущество
• Поставки напрямую с завода, без посредников.
• Наличие соответствующих сертификатов, таких как RoHS, REACH и т. д., а также надежная система обеспечения качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная служба послепродажного обслуживания.
• Возможны услуги OEM и ODM.
