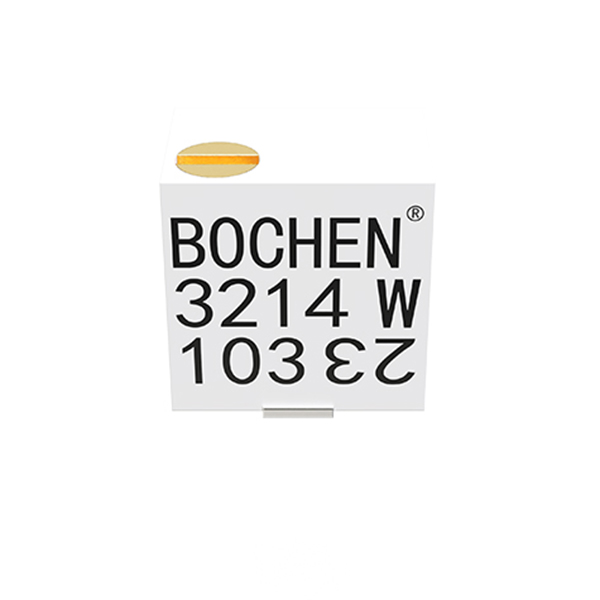

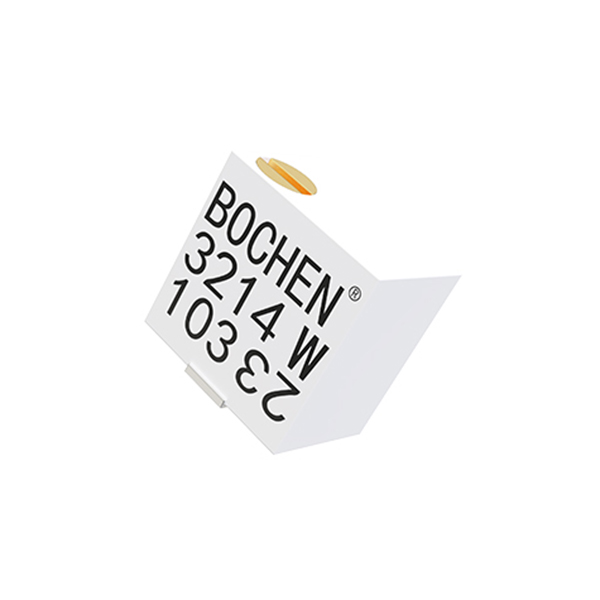

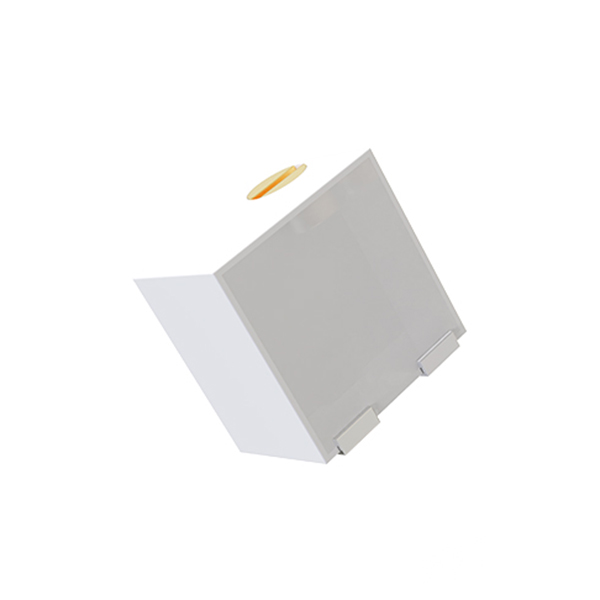

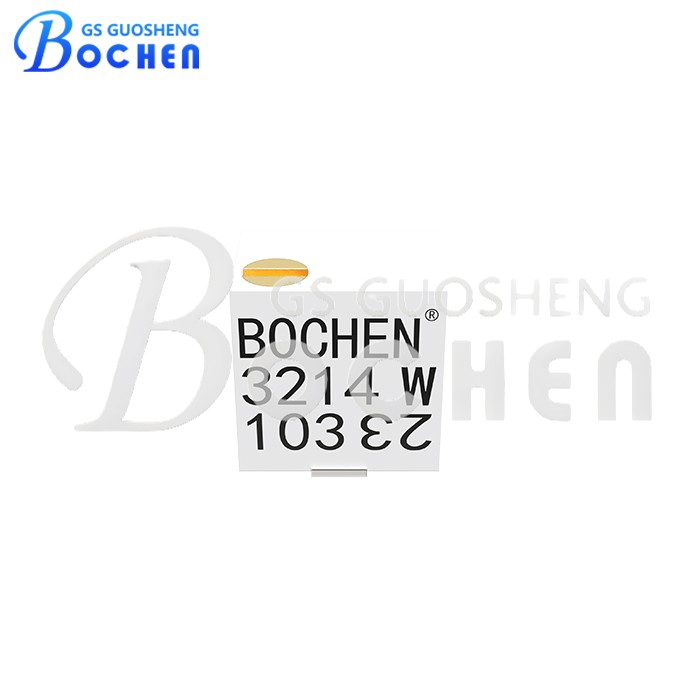

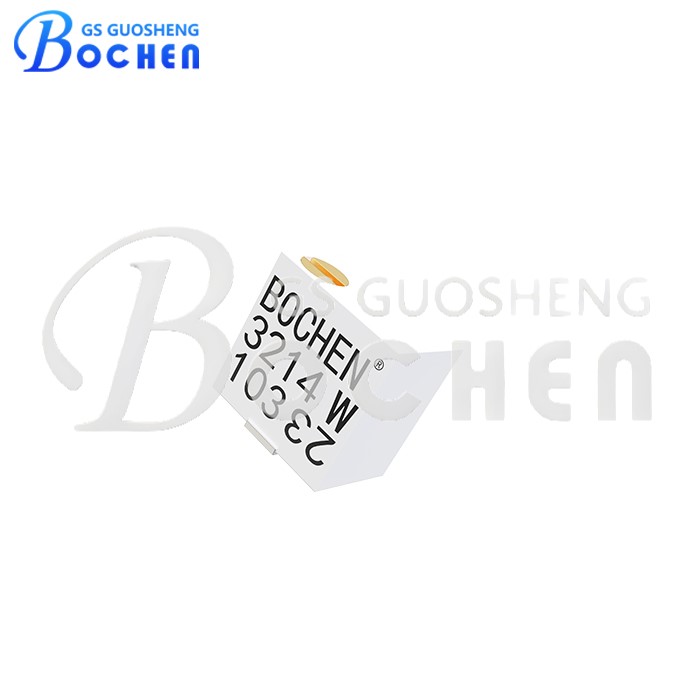

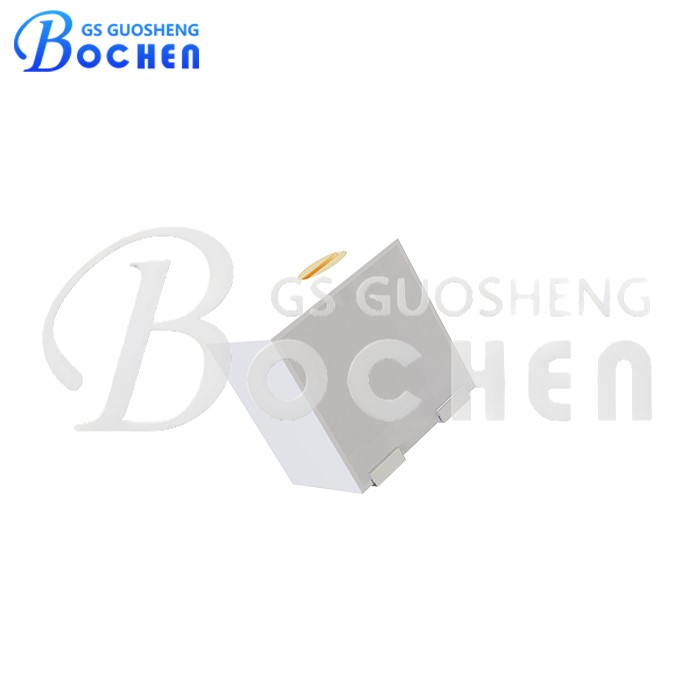

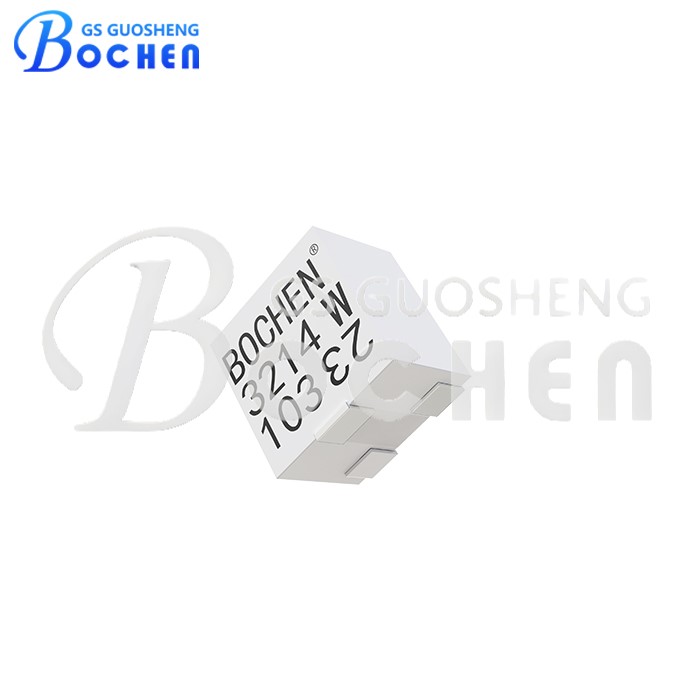

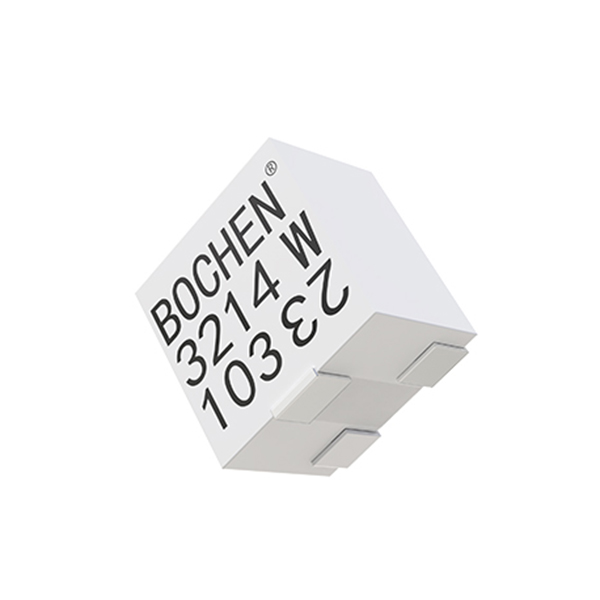

BOCHEN 3214W 0,25 Вт, 10 кОм, 4 мм, прецизионный многооборотный подстроечный потенциометр
3214W — это компактный триммерный потенциометр из кермета для поверхностного монтажа (SMD) с регулировкой сверху, предназначенный для монтажа на печатных платах высокой плотности. Поставляется в катушках и полностью совместим с автоматизированным производством и пайкой методом рефлоу. Благодаря стабильным рабочим характеристикам и высокой точности регулировки он широко используется в устройствах связи, бытовой электронике, измерительной аппаратуре и системах промышленного управления.
Описание
маркер
Описание
Потенциометр типа «триммер» 3214W представляет собой миниатюрный переменный резистор, широко используемый для регулировки и калибровки в электрических цепях. Обычно он состоит из вращающегося вала и трёх выводов. Эти потенциометры отличаются компактными размерами, что делает их пригодными для применения в условиях ограниченного пространства. Их часто используют для калибровки и регулировки в электронных устройствах, например, для настройки напряжения, тока или мощности в электрических цепях.
Технические характеристики
| Электрические характеристики | Диапазон номинального сопротивления | 50 Ом–2 МОм |
| Допустимое отклонение сопротивления | ±10 % | |
| Сопротивление терминала | ≤±1 % от R или 3 Ом | |
| Изменение контактного сопротивления (CRV) | ≤3 %R или 3 Ом | |
| Сопротивление изоляции | 500 В постоянного тока. R1 ≥ 1 ГОм | |
| Выдерживаемое напряжение | 101,3 кПа, 500 В переменного тока; 8,5 кПа, 250 В переменного тока | |
| Диэлектрическая прочность на уровне моря | 500 В переменного тока (1 мин.) | |
| Эффективное путешествие | 4±2 оборота | |
| Характеристики окружающей среды | Термостойкость сварного шва | 250 °C, 10 сек. |
| Номинальная мощность | 70 °C, 0,25 Вт; 125 °C, 0 Вт | |
| Диапазон температур | -55 °C ~ + 125 °C | |
| Температурный коэффициент | ±250, ±100 ppm/°C | |
| Изменение температуры | ΔR ≤ ±2 % R, Δ(Uab/Uac) ≤ ±1 % | |
| Столкновение | 10–500 Гц, 0,75 мм, 6 ч, ΔR ≤ ±1 % R, | |
| Вибрация | Δ(Uab/Uac) ≤ ±2 % | |
| Электрическая стойкость при температуре 70 °C | 100 Г, ΔR ≤ ±1 % R, Δ(Uab/Uac) ≤ ±2 % | |
| Механическая выносливость | 1000 часов при 70 °C номинальной мощности; ΔR ≤ ±3 % R | |
| Физические характеристики | Общий механический ход | 200 циклов, ΔR ≤ ±3 % R |
| Пусковой момент | 5±2 оборота | |
| Крутящий момент сцепления | ≤25 мН·м |

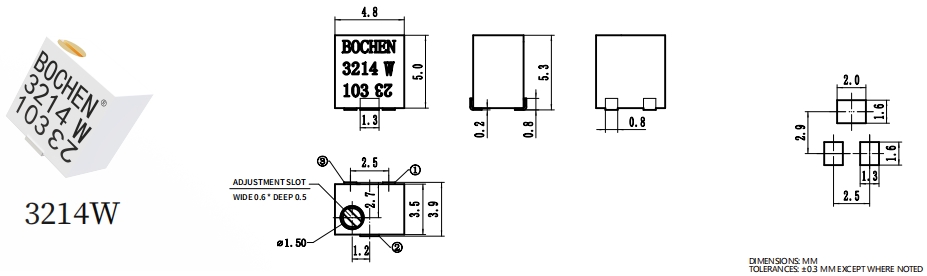

Размер
Размеры указаны в мм, допуски составляют ±0,30 мм, если не указано иное.

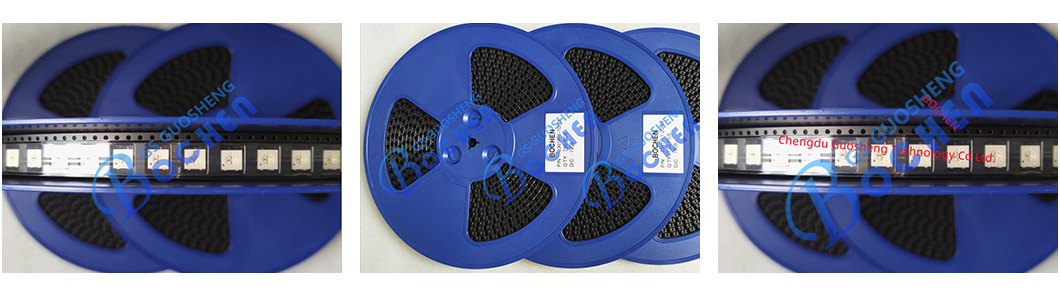

Упаковка
Характеристики упаковки: 1. 250 штук в лотке (7'), 2. 1000 штук в лотке (13').
Заявка
Триммерный потенциометр из кермета модели 3214W — это универсальный компонент, который благодаря своей точности, надёжности и долговечности находит применение в различных устройствах и отраслях промышленности. Ниже приведены некоторые типичные области применения и отрасли, в которых широко используется триммерный потенциометр из кермета модели 3214W:
Калибровка и настройка:
Измерительное и контрольно-измерительное оборудование: используется для калибровки приборов и точной настройки измерений.
Осциллографы и генераторы сигналов: для точной настройки параметров сигнала.
Аналоговые и цифровые измерительные приборы: обеспечение точности показаний и измерений.
Бытовая электроника:
Аудиооборудование: Регулировка тембра и громкости в высококачественных аудиосистемах.
Телевизоры и радиоприемники: Настраивающие цепи для четкого приема сигнала.
Игровые консоли: калибровка интерфейсов управления и настроек чувствительности.
Промышленные системы управления:
Оборудование для автоматизации: точная настройка датчиков и контуров управления в промышленной автоматизации.
Робототехника: настройка параметров для обеспечения точности движений и работы.
Контроллеры двигателей: настройка параметров скорости и крутящего момента для электродвигателей.
Медицинские изделия:
Диагностическое оборудование: калибровка датчиков и преобразователей для обеспечения точности диагностики.
Системы мониторинга состояния пациентов: настройка чувствительности и пороговых значений в устройствах мониторинга.
Терапевтические устройства: обеспечение точного контроля параметров лечения.
Оборудование связи:
Радиочастотные (РЧ) устройства: схемы настройки и согласования в РЧ-оборудовании связи.
Телекоммуникационная инфраструктура: настройка уровней сигнала и параметров сетевого оборудования.
Автомобильная электроника:
Блоки управления двигателем (ECU): точная настройка параметров для обеспечения оптимальной работы двигателя.
Приборы приборной панели: калибровка датчиков и индикаторов.
Информационно-развлекательные системы: настройка параметров аудиосистемы и дисплея.
Благодаря прочной конструкции и высокой устойчивости к воздействию внешних факторов потенциометр-триммер из кермета модели 3214W подходит для применения в условиях, где точность и надежность имеют первостепенное значение. Его использование при тонкой настройке и калибровке обеспечивает работу устройств в пределах оптимальных параметров, повышая их производительность и срок службы.
Преимущество
Поставки напрямую с завода, без посредников.
Наличие соответствующих сертификатов, таких как RoHS, REACH и т. д., а также надежная система обеспечения качества.
Достаточные производственные мощности, короткие сроки поставки.
Профессиональная команда по послепродажному обслуживанию.
Возможны услуги OEM и ODM.
