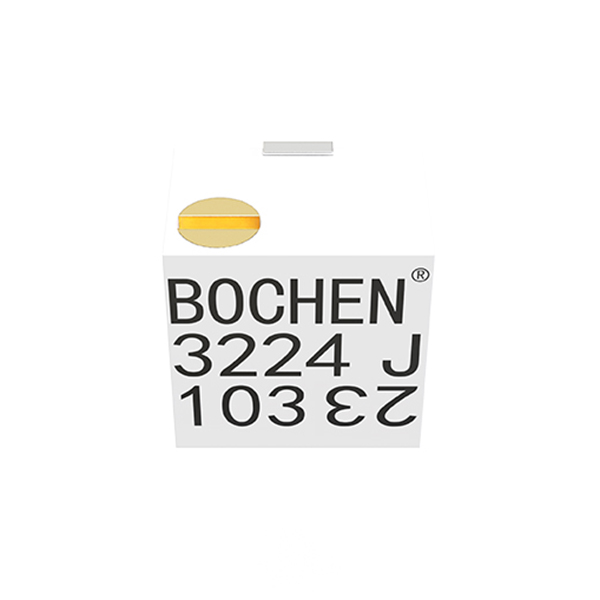

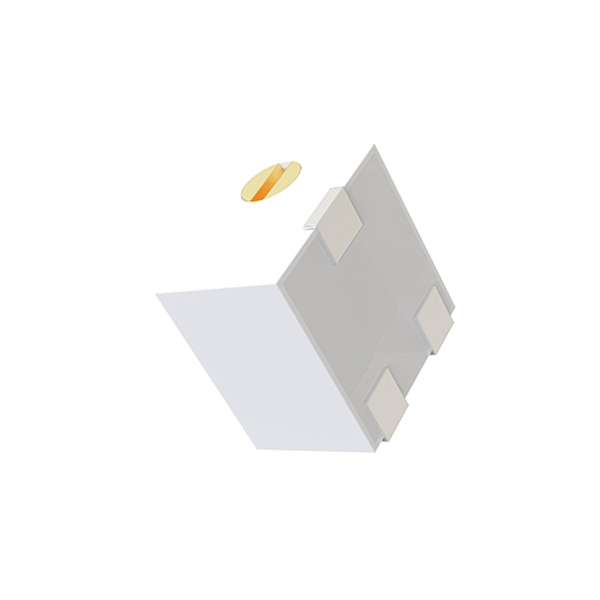

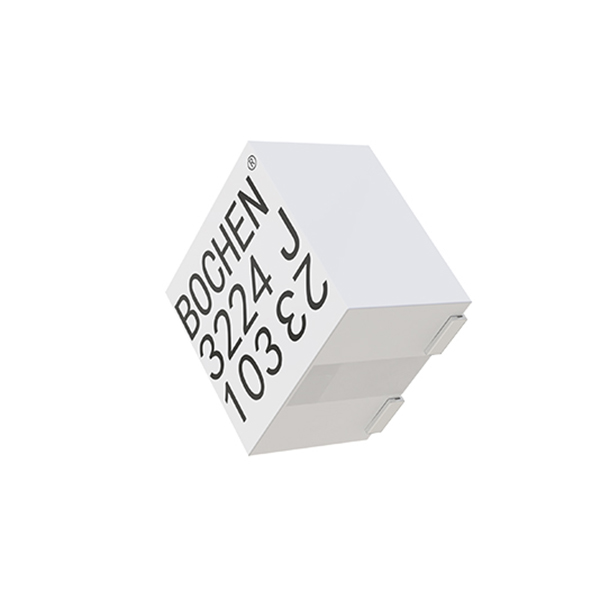

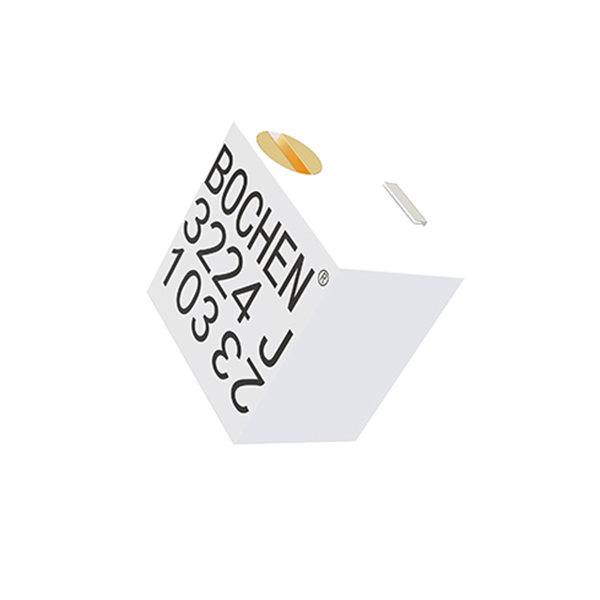

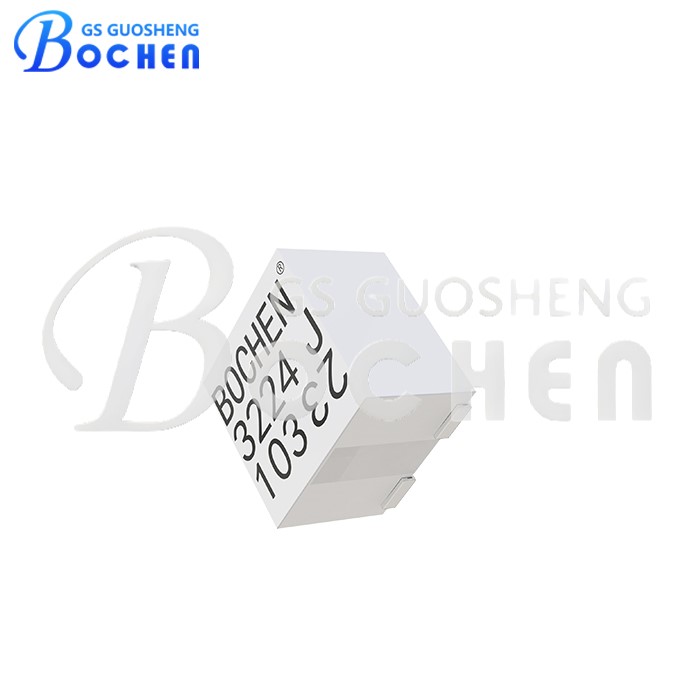

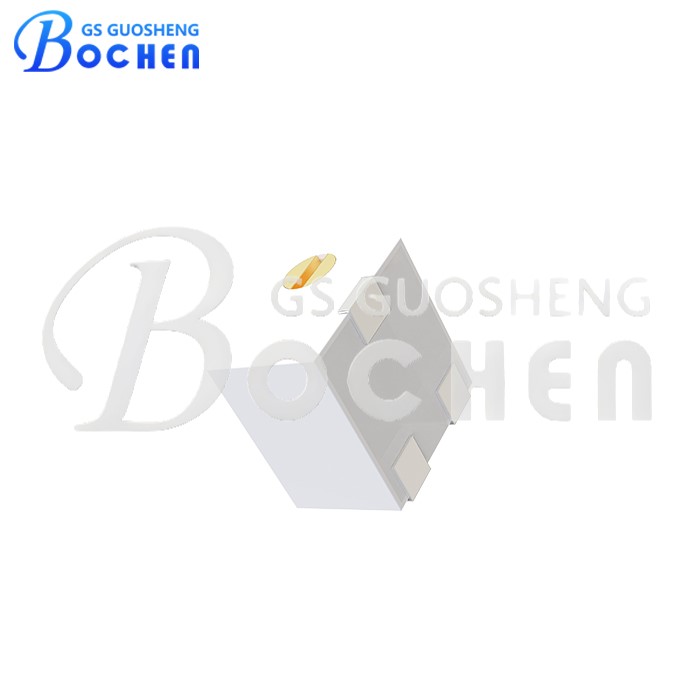

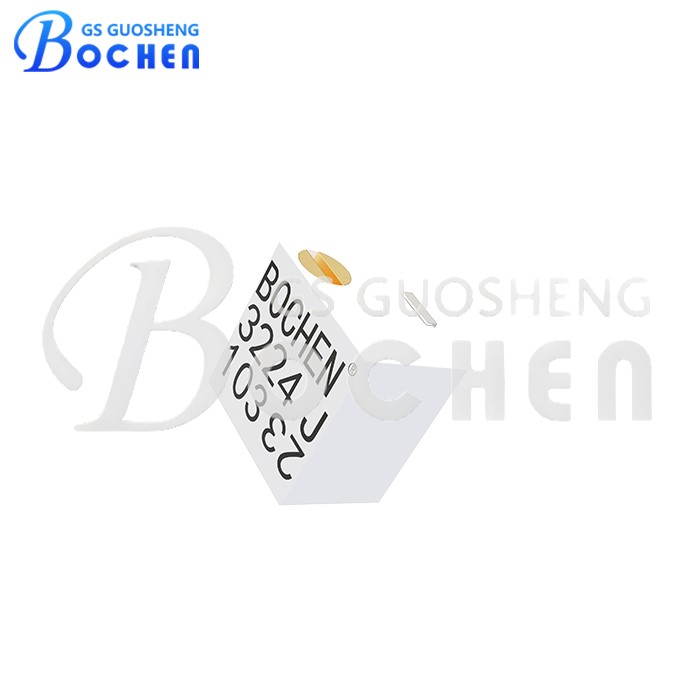

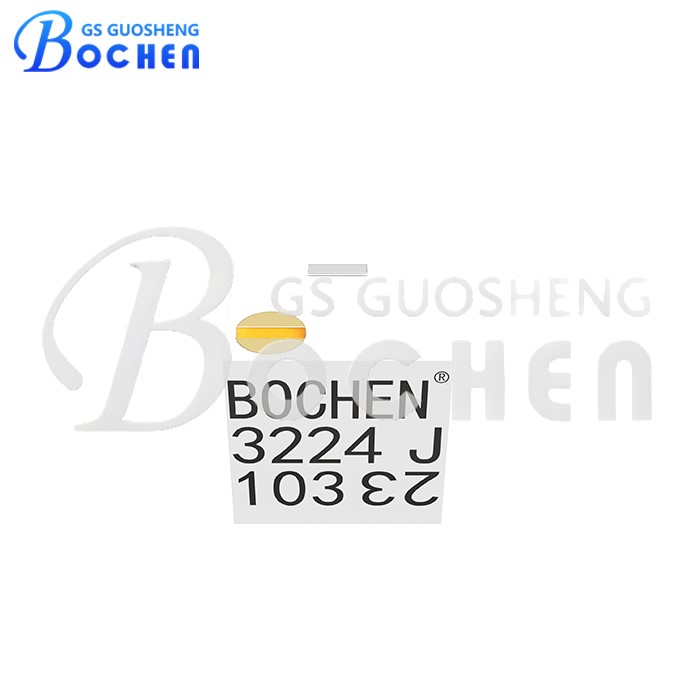

BOCHEN 3224J-1-103e 153e 503e 4 мм SMD триммер-потенциометр для монтажа на печатной плате
3224J — это компактный триммерный потенциометр из кермета для поверхностного монтажа (SMD) с боковой регулировкой, предназначенный для монтажа на печатных платах высокой плотности. Поставляется в катушках и полностью совместим с автоматизированным производством и пайкой методом рефлоу. Благодаря стабильным рабочим характеристикам и высокой точности регулировки он широко используется в устройствах связи, бытовой электронике, измерительной аппаратуре и системах промышленного управления.
Описание
маркер
Краткая информация
• Поверхностный монтаж, квадратный корпус 4 мм / многооборотный / из кермета / промышленный / герметичный
• Герметичная конструкция, обеспечивающая устойчивость к процессу промывки печатных плат
• Конструкция с центрированием типа «pick-and-place» с регулировкой выравнивания по плоскости
• Конструкция толщиной 4 мм, стандартный корпус подрезающего резистора SMD
• Низкое соотношение CRV ≤3 %R или 3 Ом.
Описание
Триммерный потенциометр 3224J SMD из кермета — это высокоточный компонент для поверхностного монтажа, предназначенный для промышленного применения. Этот многооборотный триммер из кермета, размеры которого составляют всего 4 мм в квадрате, имеет герметичную конструкцию, позволяющую выдерживать процесс промывки печатных плат, что обеспечивает его долговечность и надежность в суровых условиях эксплуатации. Его конструкция, обеспечивающая центрирование при установке с помощью манипулятора, а также функция регулировки с выравниванием по поверхности облегчают интеграцию в автоматизированные процессы сборки.
Имея стандартный корпус SMD, резистор 3224J обеспечивает диапазон номинального сопротивления от 50 Ом до 2 МОм с допуском 10 %. Он отличается низким коэффициентом колебаний контактного сопротивления (CRV) — ≤3 %R или 3 Ом, что делает его идеальным решением для точной регулировки. Эффективный ход триммера составляет 9 ± 2 оборота, а общий механический ход — 10 ± 2 оборота, что гарантирует точную настройку на протяжении всего срока службы.
Модель 3224J рассчитана на воздействие температуры сварки до 250 °C в течение 10 секунд и обеспечивает надежную работу в диапазоне температур от -55 °C до +125 °C. Его температурный коэффициент составляет ±250, ±100 ppm/°C, что делает его пригодным для применения в системах, требующих высокой стабильности и точности. Этот прочный подстраиваемый потенциометр идеально подходит для использования в широком спектре электронных устройств, где решающее значение имеют компактность, надежность и точность.
Технические характеристики
| Электрические характеристики
|
Диапазон номинального сопротивления | 50 Ом–2 МОм |
| Допустимое отклонение сопротивления | ±10 % | |
| Сопротивление терминала | ≤±1 % от R или 3 Ом | |
| Изменение контактного сопротивления (CRV) | ≤3 %R или 3 Ом | |
| Сопротивление изоляции | 500 В постоянного тока. R1 ≥ 1 ГОм | |
| Выдерживаемое напряжение | 101,3 кПа, 500 В переменного тока; 8,5 кПа, 250 В переменного тока | |
| Диэлектрическая прочность на уровне моря | 500 В переменного тока (1 мин.) | |
| Эффективное путешествие | 9±2 оборота | |
| Характеристики окружающей среды
|
Термостойкость сварного шва | 250 °C, 10 сек. |
| Номинальная мощность | 70 °C, 0,25 Вт; 125 °C, 0 Вт | |
| Диапазон температур | -55 °C ~ + 125 °C | |
| Температурный коэффициент | ±250 ppm/°C, ±100 ppm/°C | |
| Изменение температуры | ΔR ≤ ±2 % R, Δ(Uab/Uac) ≤ ±1 % | |
| Столкновение | 10–500 Гц, 0,75 мм, 6 ч, ΔR ≤ ±1 % R, | |
| Вибрация | Δ(Uab/Uac) ≤ ±2 % | |
| Электрическая стойкость при температуре 70 °C | 100 Г, ΔR ≤ ±1 % R, Δ(Uab/Uac) ≤ ±2 % | |
| Механическая выносливость | 1000 часов при 70 °C номинальной мощности; ΔR ≤ ±3 % R | |
| Физические характеристики | Общий механический ход | 200 циклов, ΔR ≤ ±3 % R |
| Пусковой момент | 10±2 оборота | |
| Крутящий момент сцепления | ≤25 мН·м |

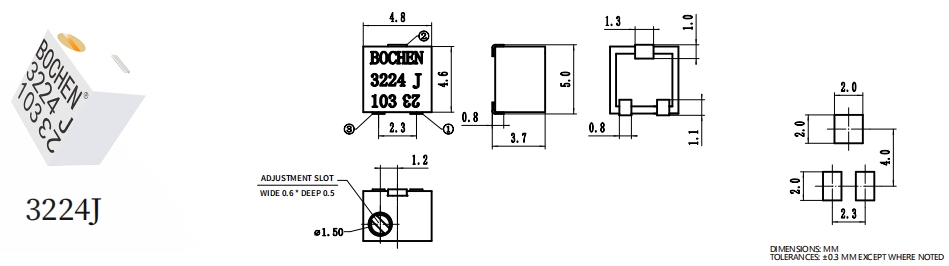

Размер

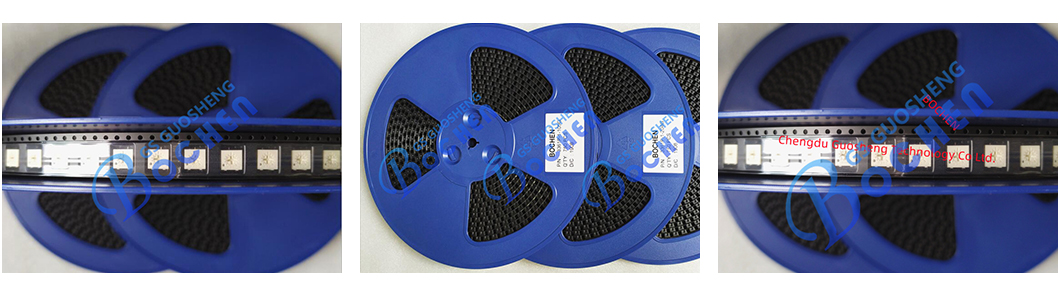

Упаковка
Характеристики упаковки: 500 штук в лотке (7 дюймов), 1500 штук в лотке (13 дюймов).
Приложения
Триммерный потенциометр 3224 SMD из кермета находит применение в различных специализированных электронных устройствах и оборудовании благодаря своим компактным размерам, возможностям точной регулировки и надежной работе:
Бытовая электроника: Используется в таких устройствах, как смартфоны, планшеты и ноутбуки, для тонкой настройки аудиоцепей, регулировки яркости дисплея и других настраиваемых параметров, требующих точной регулировки сопротивления.
Телекоммуникационное оборудование: используется в модемах, маршрутизаторах и устройствах связи для калибровки и настройки сигнала, обеспечивая стабильную и оптимальную работу систем связи.
Медицинское оборудование: Используется в таких устройствах, как системы мониторинга состояния пациентов, диагностические приборы и медицинские инструменты, где точные настройки сопротивления имеют решающее значение для надежной работы и точности данных.
Автомобильная электроника: Используется в электронных блоках управления (ЭБУ), датчиках и элементах управления на приборной панели для калибровки и регулировки напряжения, тока и уровней сигналов в электронных системах автомобиля.
Системы промышленного управления: интегрируются в ПЛК, оборудование промышленной автоматизации и измерительные приборы для точной настройки параметров, способствуя повышению эффективности и точности работы на промышленных объектах.
Способность триммерного потенциометра 3224 SMD из кермета обеспечивать высокоточную и надежную регулировку сопротивления делает его незаменимым компонентом в различных электронных устройствах, где компактность, долговечность и стабильная работа являются ключевыми требованиями.
Преимущество
Поставки напрямую с завода, без посредников.
Наличие соответствующих сертификатов, таких как RoHS, REACH и т. д., а также надежная система обеспечения качества.
Достаточные производственные мощности, короткие сроки поставки.
Профессиональная команда по послепродажному обслуживанию.
Возможны услуги OEM и ODM.
