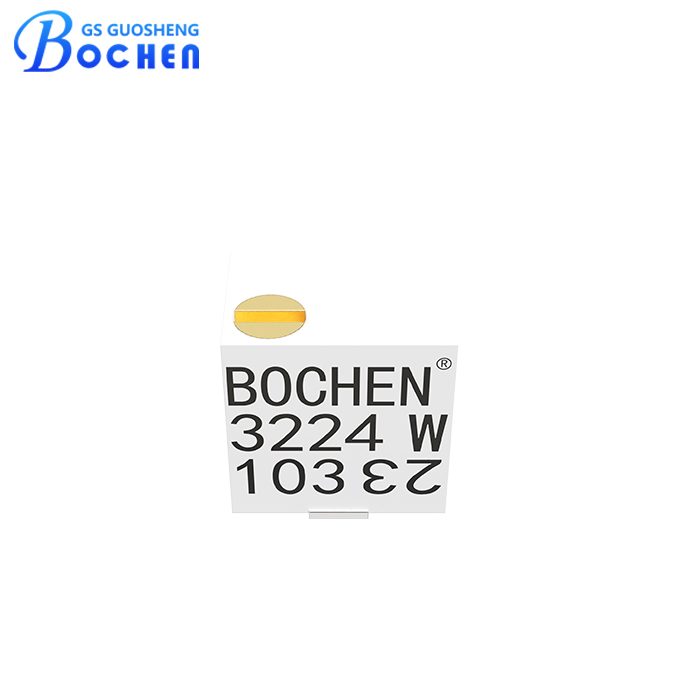

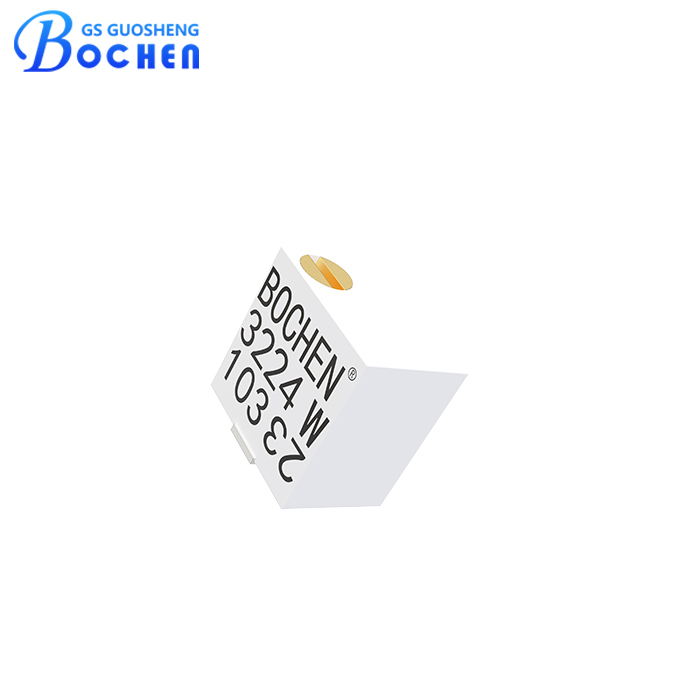

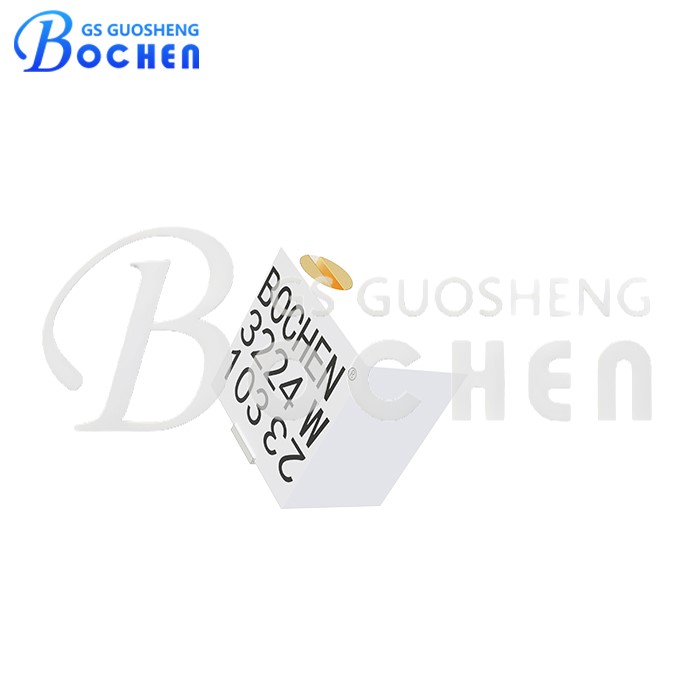

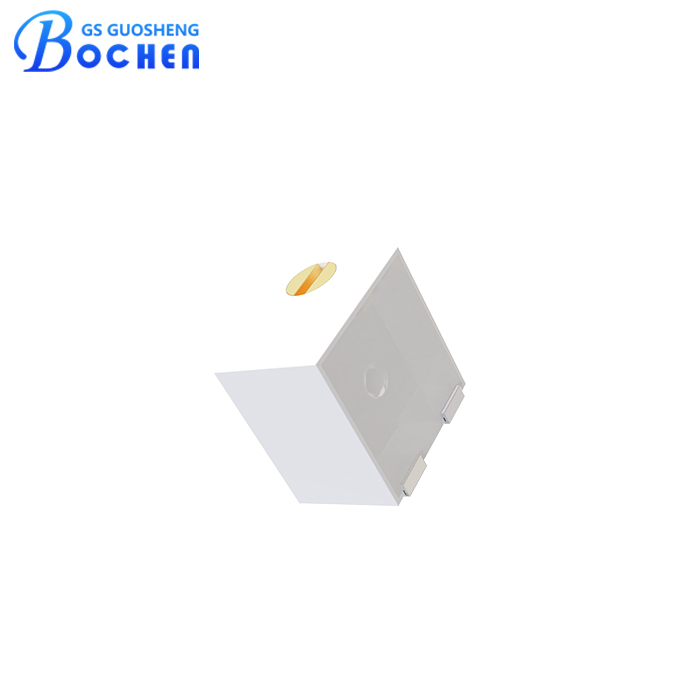

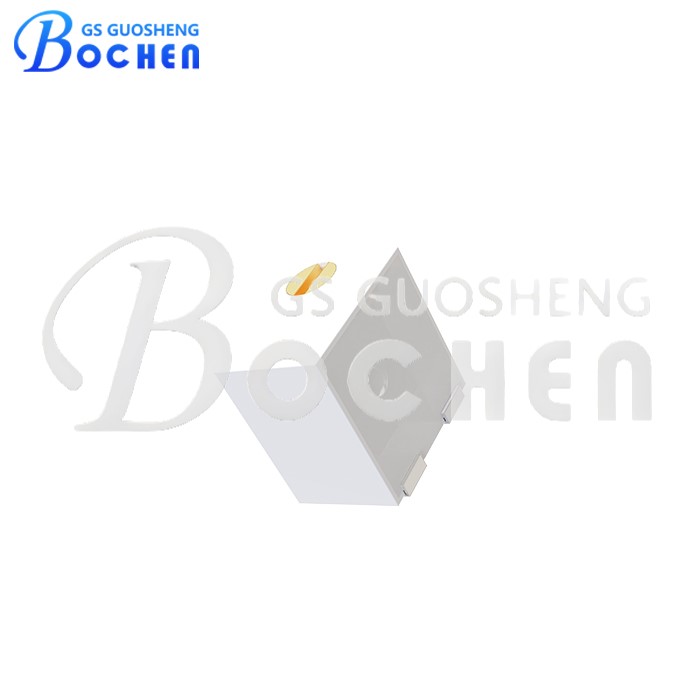

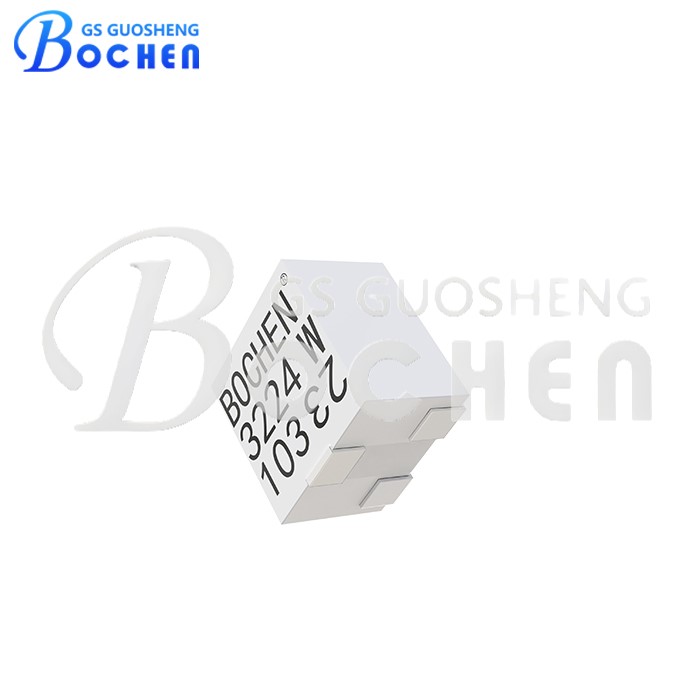

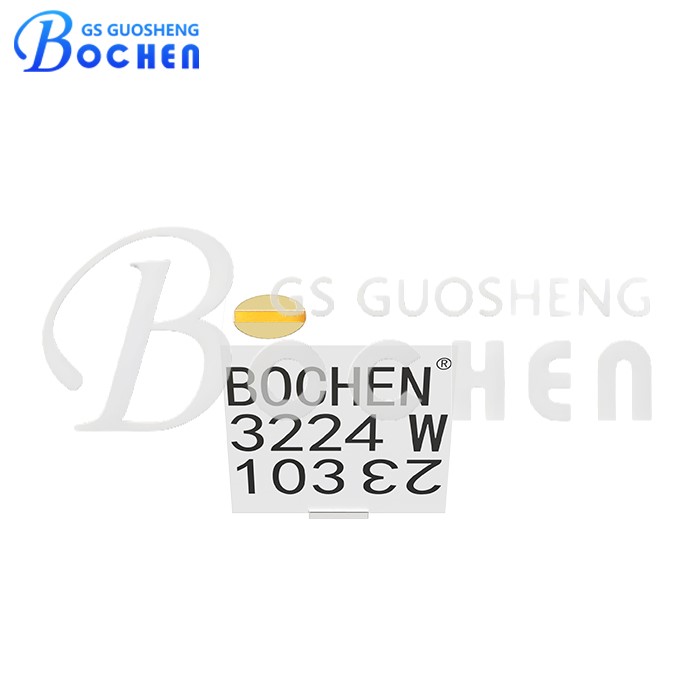

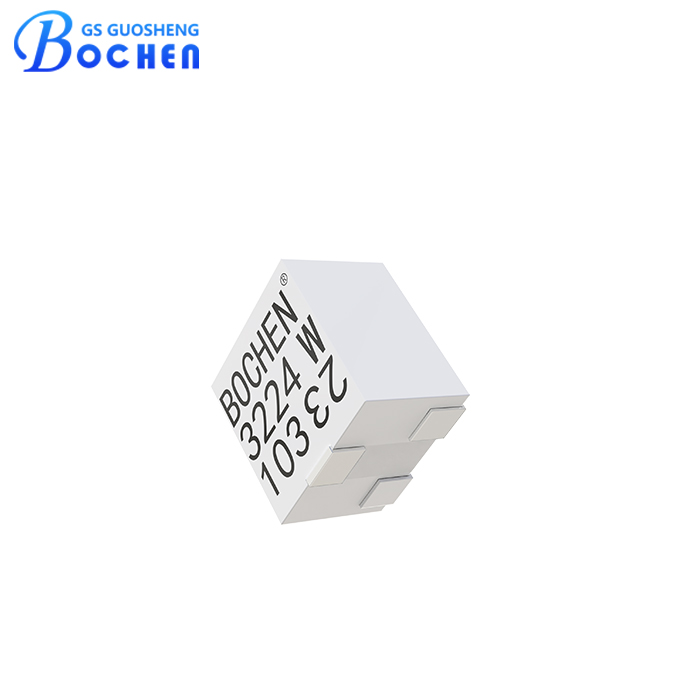

BOCHEN 3224W-1-103 0,25 Вт, 10 кОм, 10 витков, 4 мм, SMD-потенциометр-триммер
Потенциометр SMD Cermet 3224W с верхней регулировкой представляет собой компактный регулируемый резистор для поверхностного монтажа диаметром 4 мм, предназначенный для точной калибровки в электронных схемах. Благодаря надежной конструкции из керамометалла, упаковке в катушки для автоматизированного производства и стабильным электрическим характеристикам он идеально подходит для применения в телекоммуникациях, бытовой электронике и системах промышленного управления.
Описание
маркер
Описание
Триммер 3224W-1-103 с керамометаллическим элементом для поверхностного монтажа — это компактный и универсальный компонент, предназначенный для точной регулировки сопротивления в системах поверхностного монтажа. Благодаря прочному керамометаллическому элементу этот триммер-потенциометр обеспечивает стабильную и надежную работу, что делает его пригодным для использования в широком спектре электронных устройств и оборудования. Благодаря размеру 4 мм модель 3224W-1-103 особенно хорошо подходит для применения в условиях ограниченного пространства, например, в современной бытовой электронике, телекоммуникационном оборудовании, медицинских приборах и системах промышленного управления. Корпус SMD позволяет легко интегрировать его в конструкцию печатных плат, что способствует повышению эффективности производственных процессов.
Триммер SMD 3224W-1-103 разработан для обеспечения высокой точности регулировки сопротивления и имеет номинальное сопротивление 10 кОм с допуском 10 %. Он позволяет осуществлять точную настройку в электронных схемах в соответствии с конкретными эксплуатационными требованиями.Имея номинальную рассеиваемую мощность 0,25 Вт при температуре 70 °C, триммер SMD 3224W-1-103 подходит для применения в системах с умеренной мощностью, типичных для электронных систем. Он надежно работает в широком диапазоне температур от -55 °C до +125 °C с температурным коэффициентом ±100 ppm/°C, что обеспечивает стабильность и постоянство характеристик в различных условиях окружающей среды.
Таким образом, SMD-потенциометр с керамометаллическим корпусом модели 3224W-1-103 сочетает в себе компактные размеры, высокую точность и надежную работу, что делает его незаменимым решением для применений, требующих точной регулировки сопротивления в электронных устройствах с ограниченным пространством в различных отраслях промышленности.
Технические характеристики
| Электрические характеристики
|
Диапазон номинального сопротивления | 50Ω~2MΩ |
| Допустимое отклонение сопротивления | ±10% | |
| Сопротивление терминала | ≤±1% R or 3Ω | |
| Изменение контактного сопротивления (CRV) | ≤3%R or 3Ω | |
| Сопротивление изоляции | 500 Vdc. R1≥1GΩ | |
| Выдерживаемое напряжение | 101.3KPa, 500 Vac；8.5KPa, 250 Vac | |
| Диэлектрическая прочность на уровне моря | 500 Vac(1 Min.) | |
| Эффективное путешествие | 9±2 Turns | |
| Характеристики окружающей среды
|
Термостойкость сварного шва | 250℃ ,10 Sec. |
| Номинальная мощность | 70℃, 0.25W；125℃, 0W | |
| Диапазон температур | -55°C ~ + 125°C | |
| Температурный коэффициент | ±250, ±100 ppm /°C | |
| Изменение температуры | ΔR≤±2%R, Δ(Uab/Uac)≤±1% | |
| Столкновение | 10-500Hz, 0.75mm, 6h ΔR≤±1%R,Δ(Uab/Uac)≤±2% | |
| Вибрация | 100G, ΔR≤±1%R, Δ(Uab/Uac)≤±2% | |
| Электрическая стойкость при температуре 70 °C | 1000 hours @ 70℃ Rated Power; ΔR≤±3%R | |
| Механическая выносливость | 200 cycles, ΔR≤±3%R | |
| Физические характеристики | Общий механический ход | 10±2 Turn |
| Пусковой момент | ≤25 mN.m | |
| Крутящий момент сцепления | ≤35 mN.m |

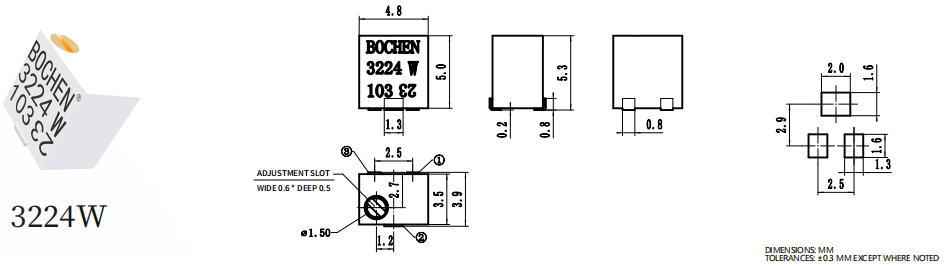

Размер
Размеры указаны в мм, допуски составляют ±0,30 мм, если не указано иное.
Упаковка

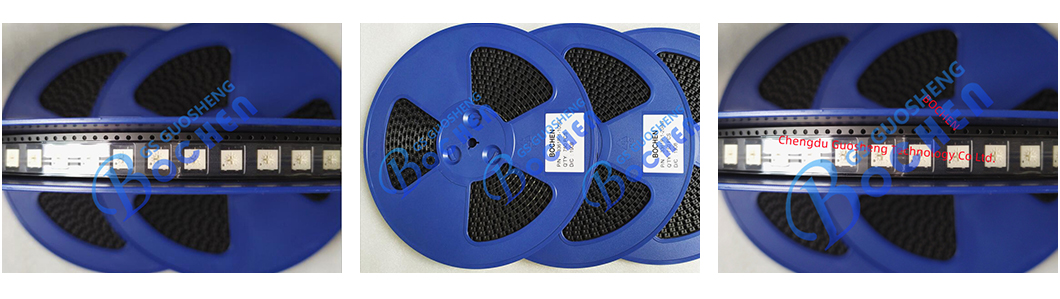

Характеристики упаковки: 250 штук в лотке (7 дюймов), 1000 штук в лотке (13 дюймов).
Заявка
Триммер из кермета 3224W в корпусе SMD находит применение в различных специализированных электронных устройствах и оборудовании благодаря своим компактным размерам, возможностям точной регулировки и надежной работе:
Бытовая электроника: Используется в таких устройствах, как смартфоны, планшеты и ноутбуки, для тонкой настройки аудиосхем, регулировки яркости дисплея и других настраиваемых параметров, требующих точной регулировки сопротивления.
Телекоммуникационное оборудование: используется в модемах, маршрутизаторах и устройствах связи для калибровки и настройки сигнала, обеспечивая стабильную и оптимальную работу систем связи.
Медицинское оборудование: Используется в таких устройствах, как системы мониторинга состояния пациентов, диагностические приборы и медицинские инструменты, где точные настройки сопротивления имеют решающее значение для надежной работы и точности данных.
Автомобильная электроника: Используется в электронных блоках управления (ЭБУ), датчиках и элементах управления на приборной панели для калибровки и регулировки напряжения, тока и уровней сигналов в электронных системах автомобиля.
Системы промышленного управления: интегрируются в ПЛК, оборудование промышленной автоматизации и измерительные приборы для точной настройки параметров, способствуя повышению эффективности и точности работы в промышленных условиях.
Способность триммера 3224W из керамометалла в SMD-корпусе обеспечивать высокоточную и надежную регулировку сопротивления делает его незаменимым компонентом в самых разных электронных устройствах, где компактность, долговечность и стабильная работа являются ключевыми требованиями.
Преимущество
Поставки напрямую с завода, без посредников.
Наличие соответствующих сертификатов, таких как RoHS, REACH и др., а также надежная система обеспечения качества.
Достаточные производственные мощности, короткие сроки поставки.
Профессиональная команда по послепродажному обслуживанию.
Возможны услуги OEM и ODM.
