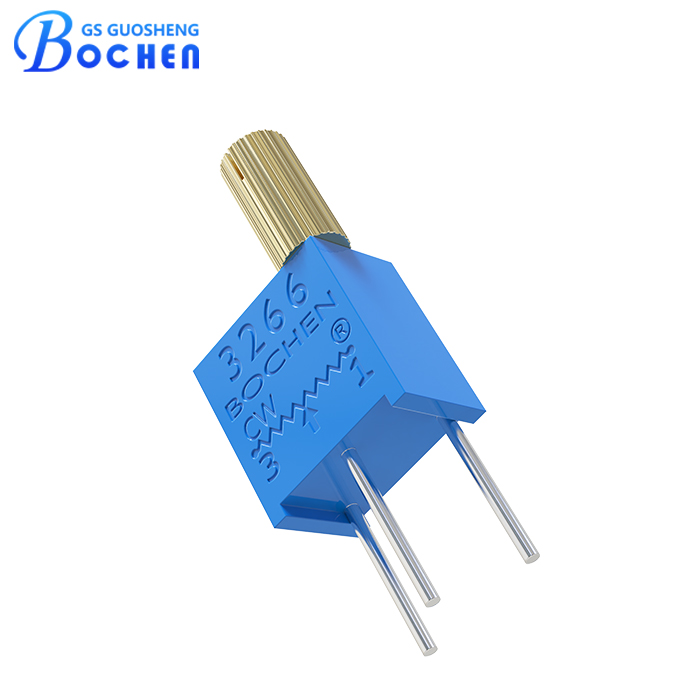

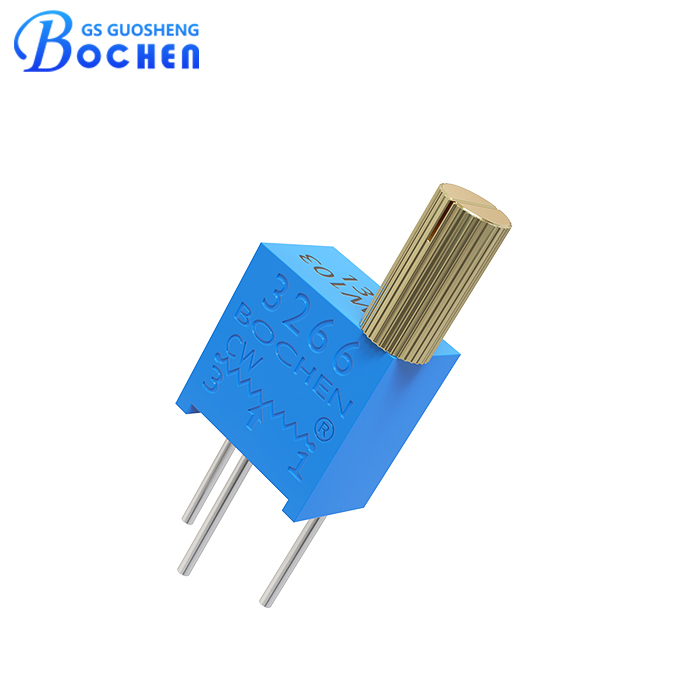

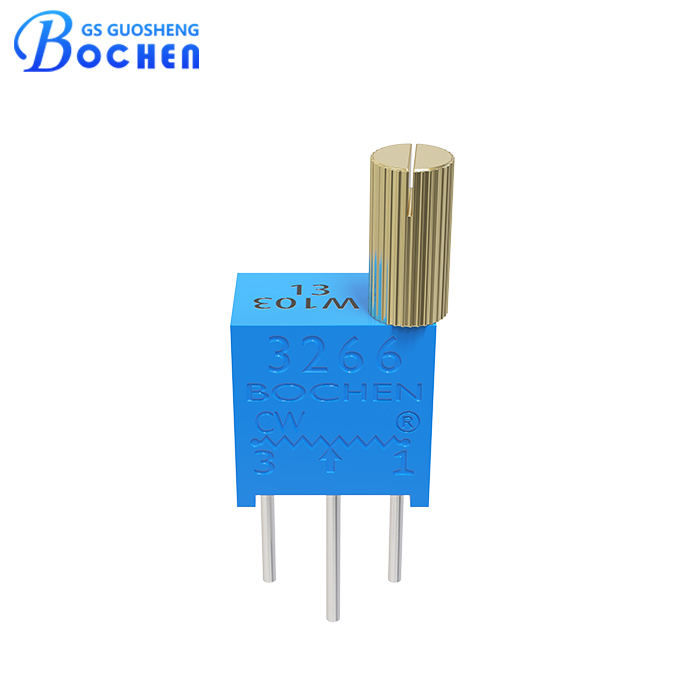

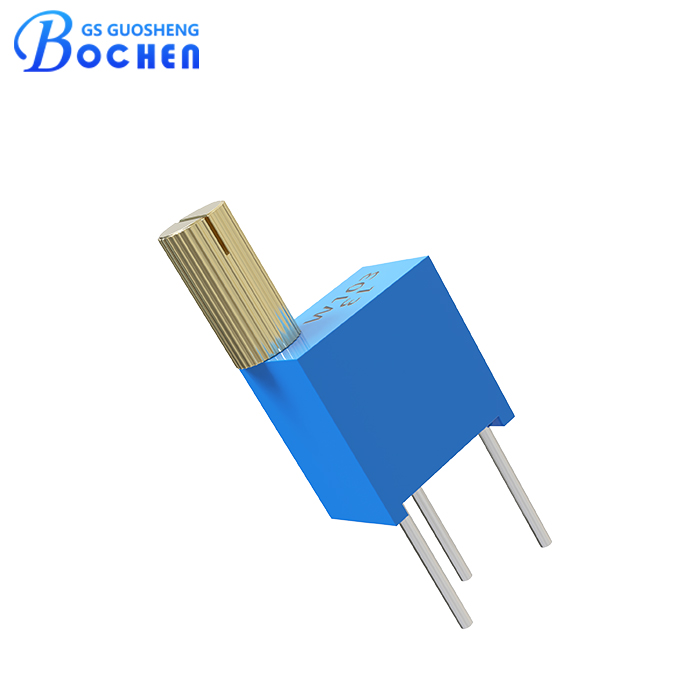

BOCHEN 3266W-A 0,25 Вт, 10 кОм, 20 кОм, 50 кОм — многооборотный триммерный потенциометр из кермета с металлическим валом с насечкой диаметром 5 мм
3266W-A — это 12-оборотный триммерный потенциометр из керамета с верхней регулировкой, номинальной мощностью 0,25 Вт и вариантами сопротивления до 10 и 5 МОм. Благодаря прочному металлическому валу с насечкой диаметром 5 мм он обеспечивает точную и стабильную настройку для калибровки, регулировки напряжения и управления сигналом. Герметичная конструкция обеспечивает отличную защиту от пыли и влаги, гарантируя надежную работу в течение длительного времени. Идеально подходит для использования в промышленном оборудовании, устройствах связи, источниках питания и измерительных приборах.
Описание
маркер
Краткая информация
■ Многооборотные / Кермет / Промышленные / Герметичные.
■ Номинальная мощность 0,25 Вт.
■ Металлический вал с насечкой, диаметром 5 мм.
■ Эффективный ход — 10±2 оборота.
■ Высокая точность, возможность точной регулировки.
■ Диапазон номинального сопротивления: 10 Ом–5 МОм, допуск 10 %
Описание
Триммерный потенциометр 3266W-A из кермета — это универсальный компонент, разработанный для удовлетворения высоких требований промышленных применений. Этот многооборотный триммер оснащен прочным керметным элементом и имеет герметичную конструкцию, обеспечивающую надежность в суровых условиях эксплуатации. Он предлагается с тремя вариантами выводов, что обеспечивает гибкость при создании различных конфигураций схем.Регулировочный вал модели 3266W-A представляет собой металлический вал с насечкой диаметром 5 мм. Благодаря номинальной мощности 0,25 Вт он эффективно справляется с умеренными уровнями мощности. Потенциометр обеспечивает эффективный ход 10±2 оборота, что позволяет осуществлять точную настройку электронных схем.
Работая в широком диапазоне температур от -55 °C до +125 °C, потенциометр 3266W сохраняет стабильность с температурным коэффициентом ±100 ppm/°C, сводя к минимуму колебания сопротивления, вызванные изменениями температуры. Он охватывает диапазон номинального сопротивления от 10 Ом до 5 МОм с допуском 10 %, обеспечивая точную и надежную работу.Триммерный потенциометр 3266W из кермета славится высокой точностью и регулируемостью, что делает его подходящим для применения в системах, где критически важно точное регулирование сопротивления. Будь то промышленные системы управления, телекоммуникационное оборудование или автомобильная электроника, модель 3266W отличается стабильной и надёжной работой в сложных условиях.
Технические характеристики
| Электрические характеристики | Диапазон номинального сопротивления | 10 Ом ~ 5 МОм |
| Допустимое отклонение сопротивления | ±10 % | |
| Сопротивление терминала | ≤±1 % от R или 3 Ом | |
| Изменение контактного сопротивления (CRV) | ≤3 %R или 3 Ом | |
| Сопротивление изоляции | 500 В постоянного тока. R1 ≥ 1 ГОм | |
| Выдерживаемое напряжение | 101,3 кПа, 500 В переменного тока; 8,5 кПа, 250 В переменного тока | |
| Диэлектрическая прочность на уровне моря | 500 В переменного тока (1 мин.) | |
| Эффективное путешествие | 10±2 оборота | |
| Характеристики окружающей среды | Термостойкость сварного шва | Пайка в потоке: Температура: 260 ℃ ± 5 ℃, время: 3 ± 1 сек. Сварка паяльником: Температура: 320 ℃ ± 5 ℃, время: ≤ 2 сек. |
| Номинальная мощность (макс. 300 вольт) | 70 °C, 0,25 Вт; 125 °C, 0 Вт | |
| Диапазон температур | -55 °C ~ + 125 °C | |
| Температурный коэффициент | ±250, ±100 ppm/°C | |
| Изменение температуры | ΔR ≤ ±2 % R, Δ(Uab/Uac) ≤ ±1 % | |
| Столкновение | 10–500 Гц, 0,75 мм, 6 ч, ΔR ≤ ±1 % R, Δ(Uab/Uac) ≤ ±2 % |
|
| Вибрация | 100G, ΔR ≤ ±1 %R, Δ(Uab/Uac) ≤ ±2 % | |
| Электрическая стойкость при температуре 70 °C | 1000 часов при 70 °C номинальной мощности; ΔR ≤ ±3 % R | |
| Механическая выносливость | 200 циклов, ΔR ≤ ±3 %R | |
| Физические характеристики | Общий механический ход | 12±2 оборота |
| Пусковой момент | ≤25 мН·м | |
| Крутящий момент сцепления | ≤35 мН·м |

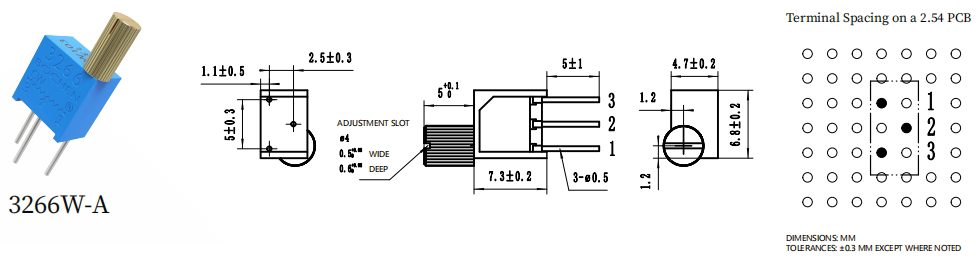

Размер
Размеры указаны в мм, допуски составляют ±0,30 мм, если не указано иное.
Упаковка
Упаковочные характеристики: 50 штук в тубе, 5000 штук в коробке.
Применение
Тримерный потенциометр из кермета модели 3266W специально предназначен для использования в различных электронных устройствах и оборудовании благодаря своей точности и надежности:
Промышленные системы управления: используется для точной настройки параметров в ПЛК (программируемых логических контроллерах), оборудовании промышленной автоматизации и контрольно-измерительных приборах.
Телекоммуникационное оборудование: используется для точной калибровки и настройки сигналов в модемах, маршрутизаторах и устройствах связи.
Медицинское оборудование: Используется в таких устройствах, как системы мониторинга состояния пациентов и диагностические приборы, где точная регулировка сопротивления имеет решающее значение для надежной работы.
Аудиооборудование: Используется в аудиоусилителях, эквалайзерах и других устройствах обработки звука для обеспечения оптимального качества звучания за счет точной настройки сопротивления.
Автомобильная электроника: Используется в электронных блоках управления (ЭБУ), датчиках и приборных панелях автомобилей для калибровки и регулировки уровней напряжения и тока.
Эти приложения используют способность модели 3266W обеспечивать стабильную и точную регулировку сопротивления в широком диапазоне условий окружающей среды, что делает её универсальным выбором для различных электронных систем и устройств.
Преимущество
• Поставки напрямую с завода, без посредников.
• Наличие соответствующих сертификатов, таких как RoHS, REACH и др., а также надежная система обеспечения качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная служба послепродажного обслуживан
