BOCHEN 3269W, 0,25 Вт, 50 кОм — прецизионный подстроечный потенциометр для аудиоаппаратуры
3269W — это компактный SMD-потенциометр с регулировкой сверху, изготовленный из кермета и предназначенный для монтажа на печатных платах высокой плотности. Поставляется в катушках и полностью совместим с автоматизированным производством и пайкой методом рефлоу. Благодаря стабильным рабочим характеристикам и высокой точности регулировки он широко используется в устройствах связи, бытовой электронике, измерительной аппаратуре и системах промышленного управления.
Описание
маркер
Описание
3269W — это компактный SMD-потенциометр с регулировкой сверху, изготовленный из кермета и предназначенный для монтажа на печатных платах высокой плотности. Поставляется в катушках и полностью совместим с автоматизированным производством и пайкой методом рефлоу. Благодаря стабильным рабочим характеристикам и высокой точности регулировки он широко используется в устройствах связи, бытовой электронике, измерительной аппаратуре и системах промышленного управления.
Особенность
■ Регулируемое сопротивление для точного управления.
■ Компактная конструкция для установки в условиях ограниченного пространства.
■ Прочная конструкция, обеспечивающая долговечность.
■ Простая установка благодаря стандартному расстоянию между контактами.
■ Широкий диапазон выбираемых значений сопротивления.
■ Широкие возможности применения в аудиотехнике, бытовой электронике и системах промышленного управления.
Технические характеристики
| Электрические характеристики | Диапазон номинального сопротивления | 10 Ом ~ 5 МОм |
| Допустимое отклонение сопротивления | ±10 % ±5 % (по заказу) | |
| Сопротивление терминала | ≤±1 %R или 2 Ом | |
| Изменение контактного сопротивления (CRV) | ≤±1 % от номинального значения или 3 Ом | |
| Сопротивление изоляции | ≥ 1 ГОм (100 В переменного тока) | |
| Выдерживаемое напряжение | 600 В (пиковое значение постоянного или переменного тока) | |
| Эффективный электрический ход | 12±2 циклов | |
| Характеристики окружающей среды | Номинальная мощность | 0,25 Вт (макс. 200 В) |
| Диапазон температур | от -55 °C до +125 °C | |
| Температурный коэффициент | ±250, ±100 ppm/°C | |
| Столкновение (390 м/с², 4000 раз) | ΔR ≤ ±1 %R | |
| Вибрация (10–500 Гц, 0,75 мм, 6 ч) | ΔR ≤ ±1 %R, ΔUab/Uac ≤ ±2 %R, электрический разрыв ≤ 100 мкс | |
| Изменение температуры (-55 °C/30 мин, +125 °C/30 мин, 5 циклов) |
ΔR ≤ ±2 %R, ΔUab/Uac ≤ ±1 %R | |
| Климатическая категория (IEC 68-2-2) | ΔR ≤ ± (3 % R + 0,1 Ом), сопротивление изоляции ≥ 100 МОм | |
| Электрическая стойкость (0,5 Вт, 1000 ч) | ΔR ≤ ± (3 % R + 0,1 Ом), CRV ≤ ±3 % R или 5 Ом | |
| Механическая стойкость (200 циклов) | ΔR ≤ ± (3 % R + 0,5 Ом), CRV ≤ ±3 % R или 5 Ом | |
| Постоянное воздействие влажной жары (IEC 68-2-3, Ca, 96 ч) | ΔR ≤ ± (3 % R + 0,1 Ом), сопротивление изоляции ≥ 100 МОм | |
| Физические характеристики | Общий механический ход | 12±2 циклов |
| Пусковой момент | ≤25 мН·м |

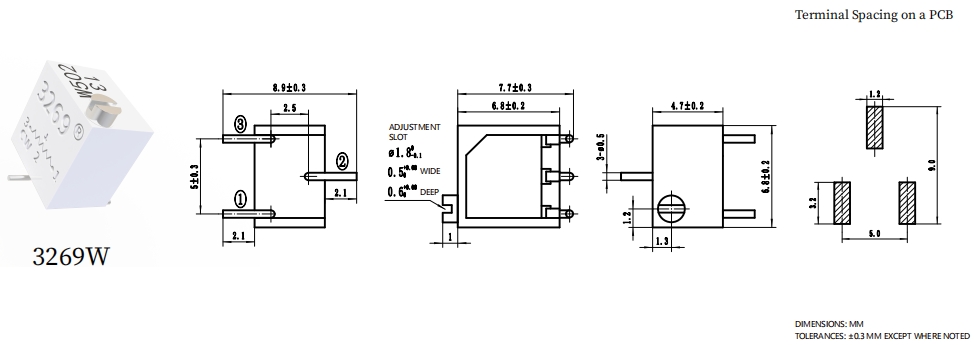

Размер
Упаковка
Упаковочные характеристики: 50 штук в тубе, 5000 штук в коробке.
Применение
Потенциометр подстройки SMD модели 3269W — это компактный и высокоточный компонент, который благодаря своей надежности и небольшим габаритам широко применяется в различных специализированных устройствах.
Бытовая электроника:
Портативные аудиоплееры: используются для точной настройки параметров звука с целью достижения желаемого качества звучания.
Смартфоны и планшеты: настройка чувствительности сенсорного экрана и другие настройки датчиков.
Промышленное оборудование:
Программируемые логические контроллеры (ПЛК): настройка параметров контура управления для обеспечения оптимальной производительности автоматизированных систем.
Промышленные датчики: калибровка различных типов датчиков, в том числе датчиков температуры, давления и расхода.
Медицинские изделия:
Портативные диагностические приборы: обеспечение точности показаний в портативных устройствах, таких как глюкометры и портативные ЭКГ-мониторы.
Носимые устройства для мониторинга здоровья: настройка чувствительности и параметров калибровки в таких устройствах, как фитнес-трекеры и умные часы.
Автомобильные системы:
Модули управления двигателем (ECM): точная настройка сигналов датчиков и параметров управления для улучшения управления двигателем и диагностики.
Информационно-развлекательные системы: настройка параметров звука и дисплея для обеспечения оптимального пользовательского опыта.
Устройства связи:
Рации: настройка частоты и уровня сигнала для обеспечения четкой связи.
Модемы и маршрутизаторы: настройка сетевых параметров для обеспечения стабильного и надежного подключения к Интернету.
Аэрокосмическая и оборонная промышленность:
Беспилотные летательные аппараты (БПЛА): настройка систем навигации и управления полётом для обеспечения точности работы.
Военное оборудование связи: калибровка радиоприемников и блоков обработки сигналов для обеспечения надежной связи в полевых условиях.
Системы возобновляемой энергетики:
Портативные солнечные зарядные устройства: точная настройка параметров напряжения и тока для эффективного преобразования и накопления энергии.
Микроветрогенераторы: настройка параметров управления для оптимизации выработки энергии в маломощных ветроэнергетических системах.
Измерительное и контрольное оборудование:
Цифровые мультиметры: калибровка параметров измерения для обеспечения точности показаний.
Портативные осциллографы: настройка параметров сигнала для точного анализа формы сигнала.
Потенциометр подстройки SMD модели 3269W является важным компонентом многих современных электронных устройств, обеспечивая точную регулировку и надежную работу. Благодаря компактным размерам и конструкции для поверхностного монтажа он идеально подходит для применения в условиях ограниченного пространства, гарантируя стабильную работу в широком спектре специализированного оборудования.
Преимущество
• Поставки напрямую с завода, без посредников.
• Наличие соответствующих сертификатов, таких как RoHS, REACH и др., а также надежная система обеспечения качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная служба послепродажного обслуживания.
• Возможны услуги OEM и ODM.
