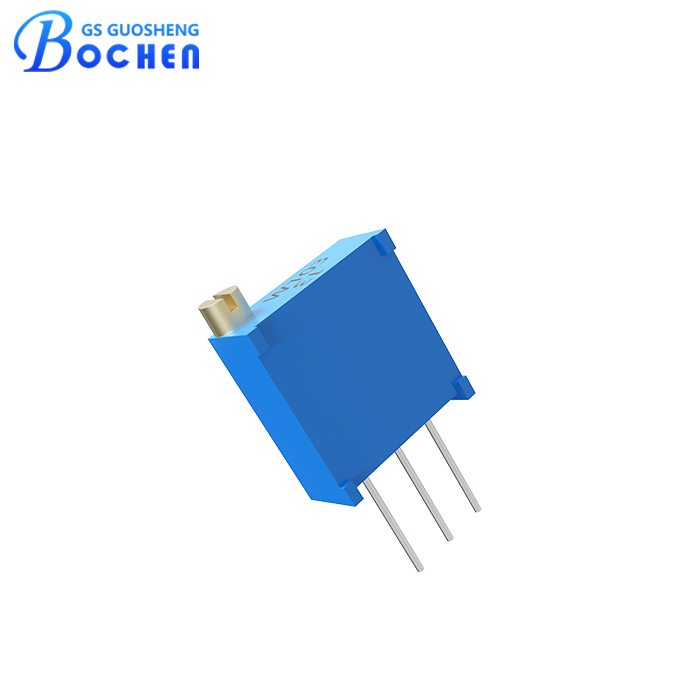

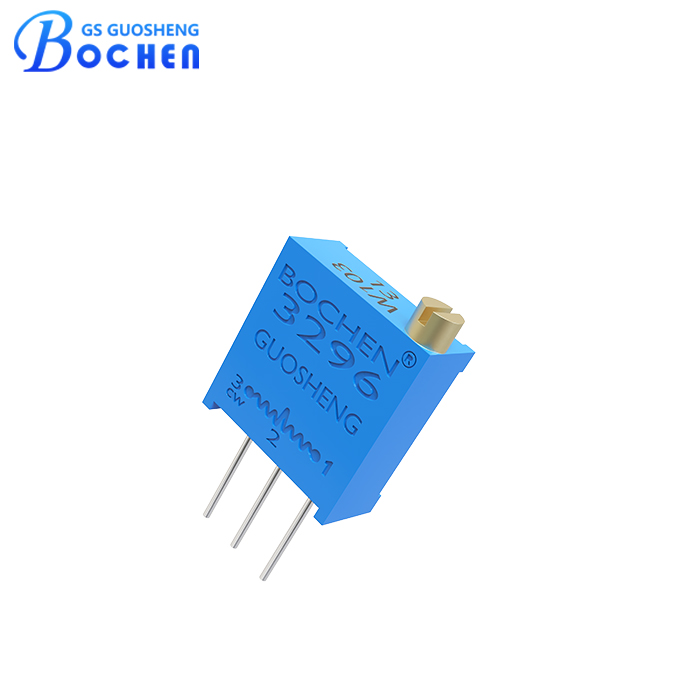

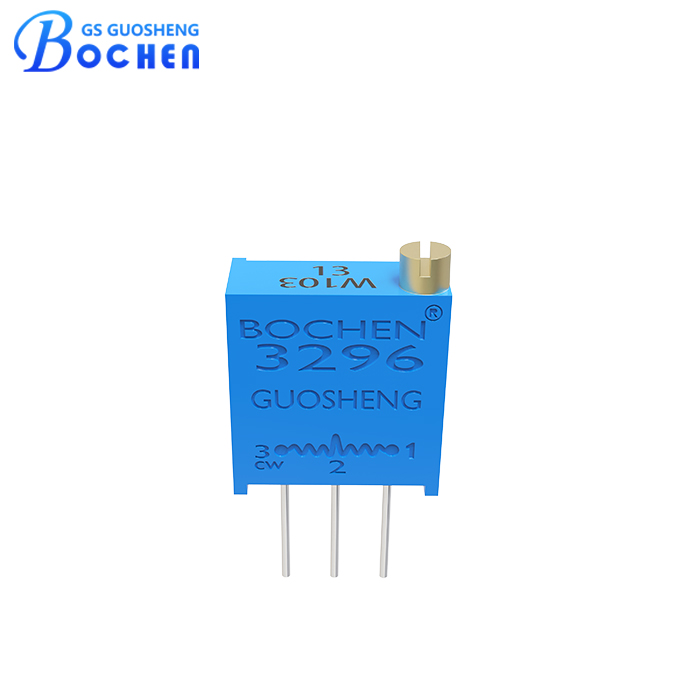

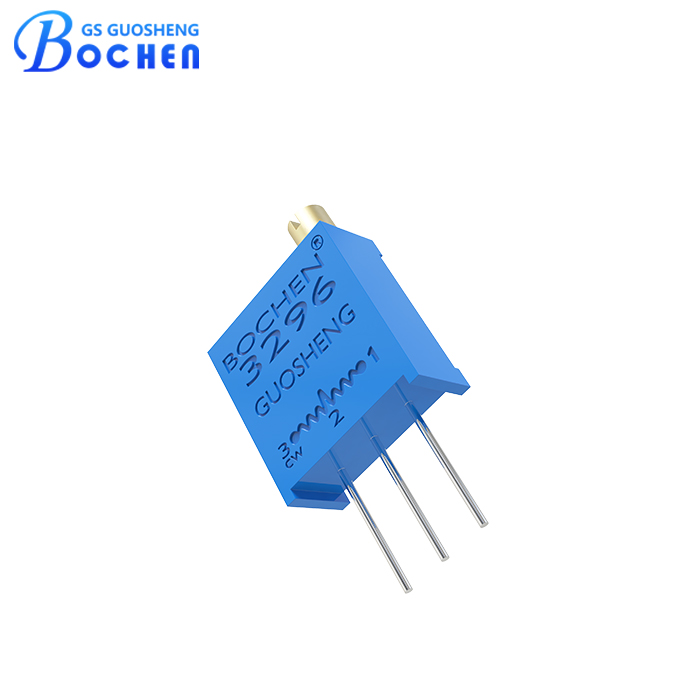

BOCHEN 3296W 10 кОм, 20 кОм, 0,5 Вт, прецизионный кераметометаллический триммер-потенциометр
Потенциометр-триммер 3296W представляет собой прецизионный многооборотный потенциометр из кермета, выпускаемый с сопротивлением 10 и 5 МОм, номинальной мощностью 0,5 Вт и количеством оборотов 30. Он отличается превосходной стабильностью, надежностью и возможностью точной регулировки, что делает его идеальным решением для калибровки, настройки напряжения и управления сигналами. Герметичная конструкция обеспечивает защиту от пыли и влаги, гарантируя долговечность. Широко используется в промышленном оборудовании, устройствах связи, источниках питания и измерительных приборах.
Описание
маркер
Особенности
■ Многооборотный триммер из кермета.
■ Широкий диапазон сопротивления.
■ Высокоточная и надежная регулировка верхней части.
■ Компактные размеры для применения в условиях ограниченного пространства.
■ Прочная конструкция, обеспечивающая длительный срок службы.
■ Простая установка благодаря стандартному расстоянию между контактами.
■ Широкие возможности применения в аудиотехнике, приборостроении и энергетике.
Описание
Триммерный потенциометр 3296W из кермета — это высокоточный компонент, предназначенный для промышленного применения, где требуется надежная и точная регулировка. Этот многооборотный потенциометр на основе кермета имеет герметичную конструкцию, обеспечивающую долговечность и стабильную работу в течение длительного времени. Он предлагает широкий диапазон сопротивления от 10 Ом до 5 МОм с допуском 10 %, что делает его пригодным для использования в различных схемах. Имея номинальную мощность 0,5 Вт при температуре 70 °C, потенциометр 3296W обеспечивает стабильную способность выдерживать нагрузку.
Потенциометр имеет электрический ход 25±2 оборота и общий механический ход 30±2 оборота, что позволяет осуществлять точную настройку. Он надежно работает в диапазоне температур от -55 °C до +125 °C с температурным коэффициентом ±100 ppm/°C, что обеспечивает стабильность в различных условиях окружающей среды. Компактные размеры делают его идеальным решением для применения в условиях ограниченного пространства, а прочная конструкция гарантирует длительный срок службы.
Установка не представляет сложности благодаря стандартному расстоянию между контактами, а универсальность устройства позволяет использовать его в различных областях, включая аудиосистемы, измерительную аппаратуру и системы электропитания. Триммерный потенциометр 3296W из кермета — это оптимальный выбор для инженеров и разработчиков, которым требуется надежное, точное и простое в установке решение для регулировки электронных систем.
Технические характеристики
| Электрические характеристики | Диапазон номинального сопротивления | 10 Ом ~ 5 МОм |
| Допустимое отклонение сопротивления | ±10 % | |
| Сопротивление терминала | ≤±1 % от R или 3 Ом | |
| Изменение контактного сопротивления (CRV) | ≤3 %R или 3 Ом | |
| Сопротивление изоляции | 500 В постоянного тока. R1 ≥ 1 ГОм | |
| Выдерживаемое напряжение | 101,3 кПа, 500 В переменного тока; 8,5 кПа, 250 В переменного тока | |
| Диэлектрическая прочность на уровне моря | 500 В переменного тока (1 мин.) | |
| Эффективное путешествие | 25 (±2) витков | |
| Характеристики окружающей среды | Термостойкость сварного шва | Пайка в потоке: Температура: 260 °C ± 5 °C, время: 3 ± 1 секунда. Сварка паяльником: Температура: 320 °C ± 5 °C, время: ≤ 2 с |
| Номинальная мощность (макс. 300 вольт) | 70 °C, 0,5 Вт; 125 °C, 0 Вт | |
| Диапазон температур | -55 °C ~ + 125 °C | |
| Температурный коэффициент | ±250, ±100 ppm/°C | |
| Изменение температуры | ΔR ≤ ±2 % R, Δ(Uab/Uac) ≤ ±1 % | |
| Столкновение | 10–500 Гц, 0,75 мм, 6 ч; ΔR ≤ ±1 % R, Δ(Uab/Uac) ≤ ±2 % | |
| Вибрация | 100 Г, ΔR ≤ ±1 %R, Δ(Uab/Uac) ≤ ±2 % | |
| Электрическая стойкость при температуре 70 °C | 1000 часов при 70 °C номинальной мощности; ΔR ≤ ±3 % R | |
| Срок службы при вращении | 200 циклов, ΔR ≤ ±3 %R | |
| Физические характеристики | Общий механический ход | 30±2 оборота |
| Пусковой момент | ≤25 мН·м | |
| Крутящий момент сцепления | ≤35 мН·м |

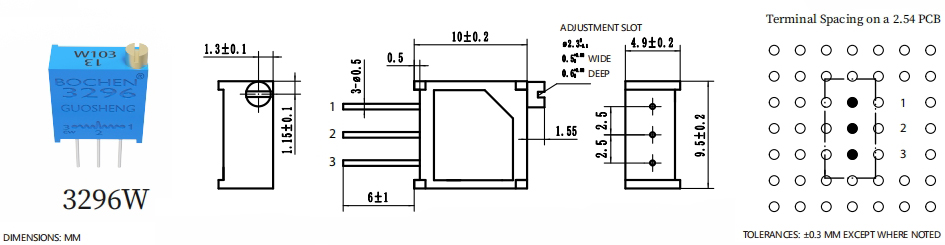

Размер
Упаковка
Спецификация упаковки: 50 штук в тубе, 1 тыс./2 тыс./5 тыс. штук в малой коробке, 20 тыс. штук в коробке.
Приложения
Электроника: Используется для регулировки громкости, настройки коэффициента усиления и управления уровнем сигнала в аудиооборудовании, усилителях и микшерах.
• Приборостроение: Используется для калибровки, регулировки чувствительности и точной настройки измерительных приборов, датчиков и испытательного оборудования.
• Источники питания: используются для установки уровней напряжения, регулировки предельных значений тока и управления выходной мощностью в схемах управления питанием и источниках постоянного тока.
• Промышленные системы управления: применяются для установки заданных значений, регулирования технологических параметров и управления оборудованием в системах промышленной автоматизации.
• Бытовая электроника: используется в таких устройствах, как телевизоры, радиоприемники и игровые приставки, для регулировки и настройки параметров под управлением пользователя.
• Автомобилестроение: Используется в системах управления автомобилями для регулировки интенсивности освещения, скорости вращения вентилятора и других электронных параметров.
• Робототехника: Используется для управления положением, регулировки чувствительности и управления с обратной связью в робототехнических системах и приложениях для управления движением.
Преимущества
• Поставки напрямую с завода, без посредников.
• Наличие соответствующих сертификатов, таких как RoHS, REACH и т. д., а также надежная система обеспечения качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная служба послепродажного обслуживания.
• Возможны услуги OEM и ODM.
