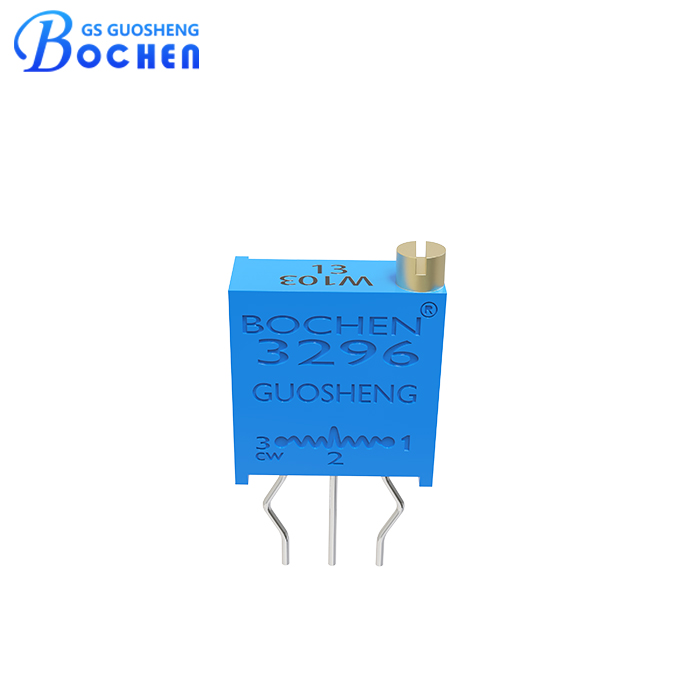

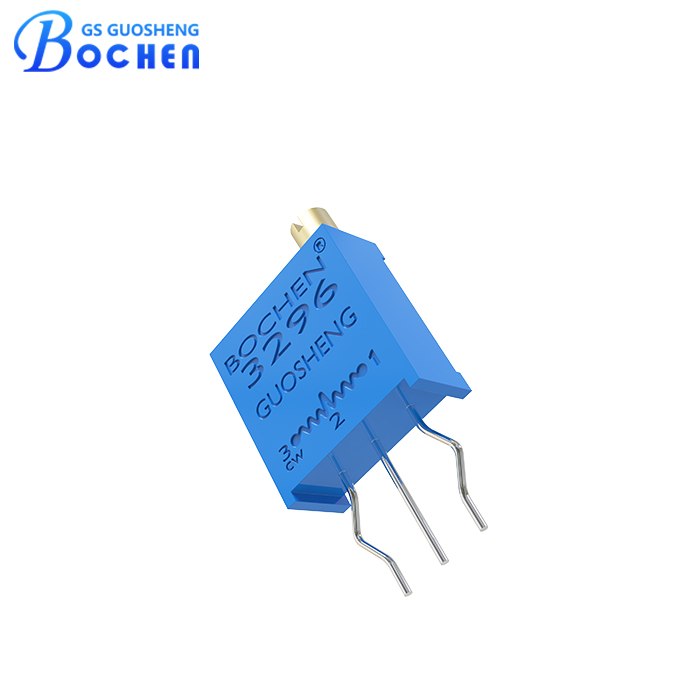

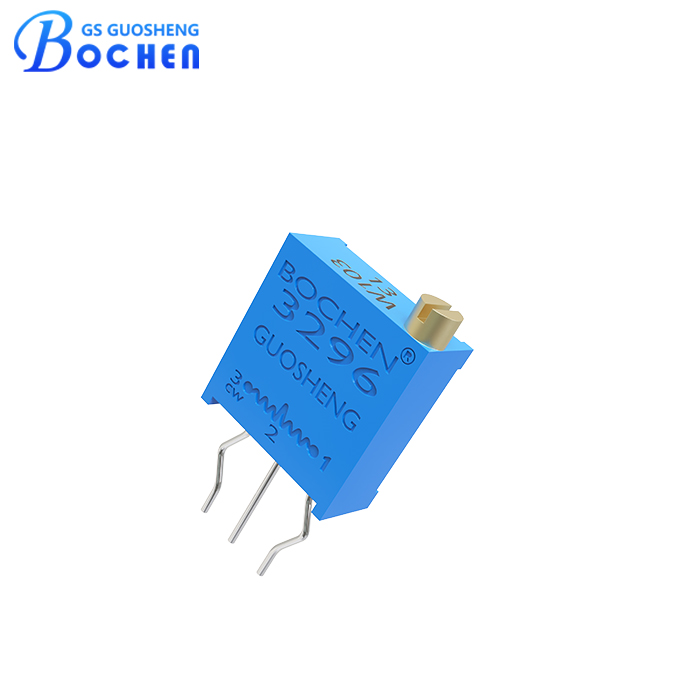

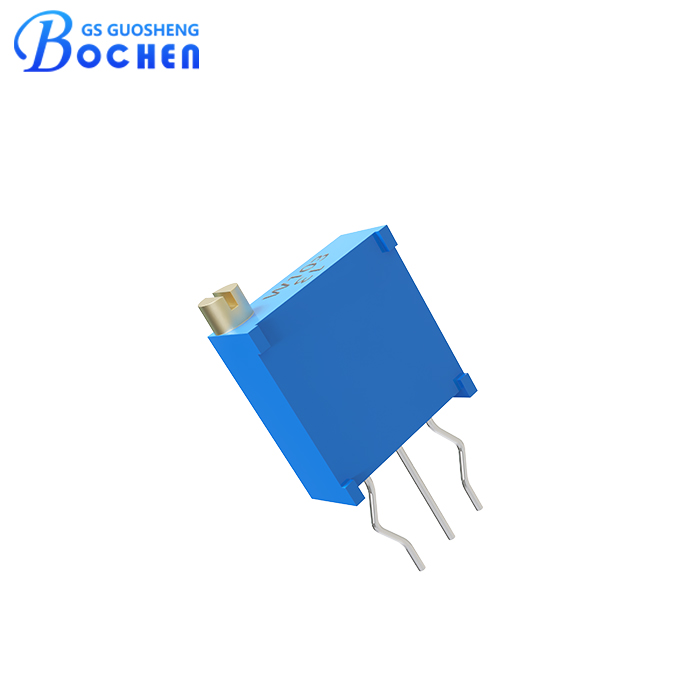

BOCHEN 3296W-B 0.5 Вт подстроечный потенциометр из металлокерамики с изогнутыми выводами
Многооборотный металлокерамический подстроечный потенциометр 3296W-B представляет собой герметичный компонент мощностью 0,5 Вт при 70℃, обладающий широким диапазоном сопротивления (10 Ом – 5 МОм), допуском ±10% и 30±2 оборотами для точной регулировки. Благодаря конструкции с изогнутыми выводами для гибкого монтажа на печатную плату и соответствию стандарту RoHS, он обеспечивает стабильность, надежность и отличные эксплуатационные характеристики в прецизионных приборах и промышленной электронике.
Описание
маркер
Особенности
Соответствует требованиям RoHS.
25 ±2 эффективных оборота хода.
Тонкий профиль корпуса, высокая точность.
Керметные элементы обеспечивают стабильность.
Диапазон номинального сопротивления от 10 Ом до 5 МОм.
Конструкция с изогнутыми выводами для гибкого монтажа на печатную плату.
Описание
Металлокерамический подстроечный резистор 3296W-B — это высокоточный многооборотный потенциометр, разработанный для промышленного и профессионального применения. Изготовленный с использованием долговечных металлокерамических элементов, он обеспечивает превосходную стабильность, долгосрочную надежность и стабильную работу в различных условиях эксплуатации. При номинальной мощности 0,5 Вт при 70°C он предлагает широкий диапазон сопротивлений от 10 Ом до 5 МОм с допуском ±10% и до 30±2 оборотов механического хода, что позволяет выполнять высокоточную калибровку и регулировку.
Конструкция с изогнутыми выводами обеспечивает гибкий и надежный монтаж на печатную плату, а полностью герметичный корпус гарантирует защиту от пыли и загрязнений. Доступный с температурными коэффициентами ±250 или ±100 ppm/°C, этот соответствующий стандарту RoHS подстроечный резистор идеально подходит для использования в прецизионных приборах, системах связи, источниках питания и других критически важных электронных схемах.
Спецификация
| Электрические характеристики | Диапазон номинального сопротивления | 10 Ом ~ 5 МОм |
| Допуск сопротивления | ±10% | |
| Сопротивление выводов | ≤±1% R или 3 Ом | |
| Изменение контактного сопротивления (CRV) | ≤3%R или 3Ω | |
| Сопротивление изоляции | 500 В пост. тока. R1≥1ГΩ | |
| Выдерживаемое напряжение | 101,3 кПа, 500 В перем. тока; 8,5 кПа, 250 В перем. тока | |
| Диэлектрическая прочность на уровне моря | 500 В перем. тока (1 мин.) | |
| Эффективный ход | 25(±2) оборотов | |
| Характеристики окружающей среды | Стойкость к нагреву при пайке | Пайка волной: Темп: 260℃±5℃, время: 3±1 сек. Пайка паяльником: Темп: 320℃±5℃, T: ≤2 сек. |
| Номинальная мощность (макс. 300 вольт) | 70℃, 0.5Вт; 125℃, 0Вт | |
| Диапазон температур | -55°C ~ + 125°C | |
| Температурный коэффициент | ±250, ±100 млн⁻¹/°C | |
| Изменение температуры | ΔR≤±2%R, Δ(Uab/Uac)≤±1% | |
| Удар | 10–500 Гц, 0,75 мм, 6 ч ΔR≤±1%R, Δ(Uab/Uac)≤±2% |
|
| Вибрация | 100G, ΔR≤±1%R, Δ(Uab/Uac)≤±2% | |
| Электрическая износостойкость при 70°C | 1000 часов при 70℃ номинальной мощности; ΔR≤±3%R | |
| Ресурс поворотов (износоустойчивость) | 200 циклов, ΔR≤±3%R | |
| Физические характеристики | Полный механический ход | 30±2 оборота |
| Пусковой момент | ≤25 мН·м | |
| Крутящий момент муфты | ≤35 мН·м |

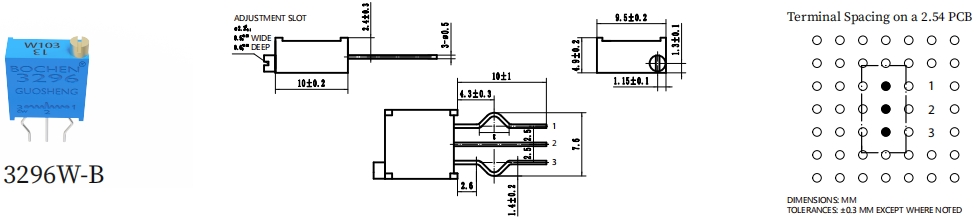

Размеры
Размеры указаны в мм, допуски ±0,30 мм, если не указано иное.
Упаковка
Спецификация упаковки: 50 штук в тубе, 20 туб в коробке.
Применение
• Промышленное управление.
• Коммуникационное оборудование.
• Прецизионные инструменты.
• Автомобильная электроника.
• ЖК-панели.
• Импульсные источники питания.
Преимущество
• Прямые поставки с завода, без посредников.
• Наличие всех сертификатов, таких как RoHS, Reach и др., и гарантия лучшего качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная команда послепродажного обслуживания.
• Доступны услуги OEM и ODM.
