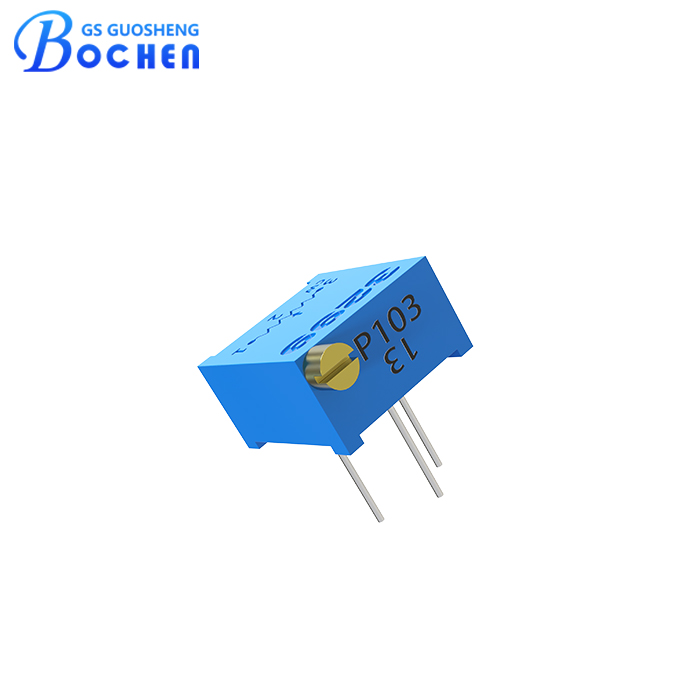

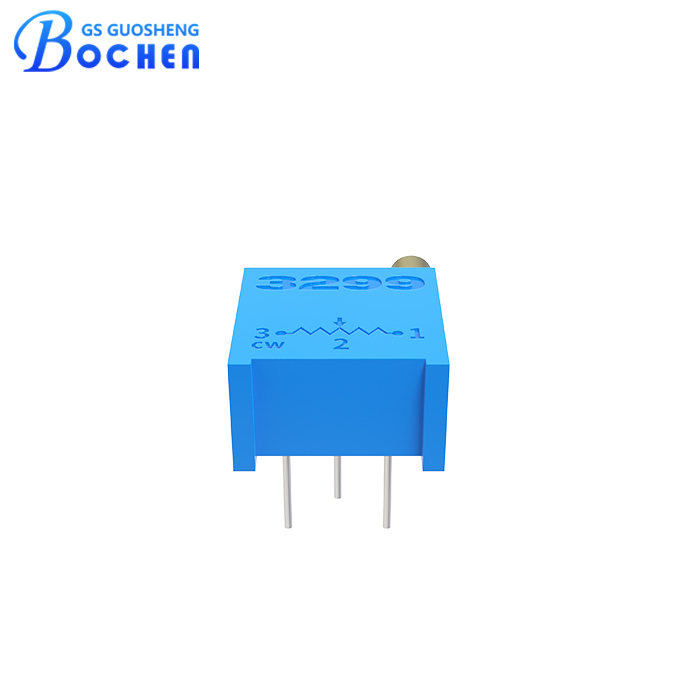

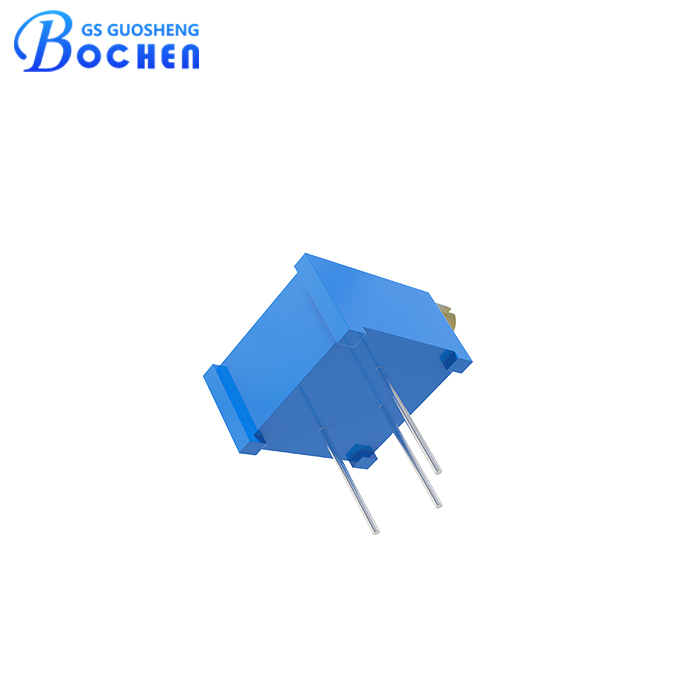

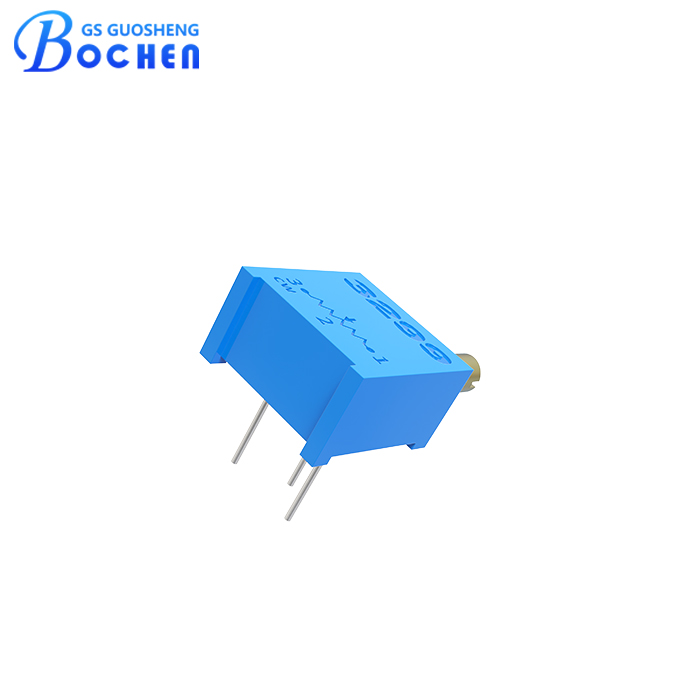

BOCHEN 3299P 10 кОм 0,5 Вт боковая регулировка 3299P-1-103 многооборотный металлокерамический подстроечный резистор (триммер)
Подстроечный резистор 3299P — это прецизионный многооборотный металлокерамический потенциометр, доступный в диапазоне от 10 Ом до 5 МОм, с номинальной мощностью 0,5 Вт и 30 рабочими циклами (оборотами). Он обеспечивает превосходную стабильность, надежность и возможность точной настройки, что делает его идеальным для калибровки, регулировки напряжения и управления сигналом. Герметичная конструкция защищает от пыли и влаги, обеспечивая долговечную работу. Широко используется в промышленном оборудовании, устройствах связи, источниках питания и измерительных приборах.
Описание
маркер
Краткие характеристики
■ Вал с боковой регулировкой.
■ Отличная устойчивость к воздействию тепла и влаги.
■ Малый размер, удобство установки при высокой плотности монтажа.
■ Переменные резисторы, широкий диапазон сопротивления 10 Ом – 5 МОм.
■ Использование металлокерамического резистивного элемента, высокая номинальная мощность.
■ Полностью закрытая конструкция, отличные комплексные характеристики.
■ Отличные характеристики пайки, подходит для высокотемпературных методов, таких как пайка волной припоя.
Описание
Подстроечный резистор 3299P — это высокопроизводительный пассивный компонент. Данный потенциометр оснащен металлокерамическим элементом, обеспечивающим долговечность и надежность в различных условиях эксплуатации. Благодаря трехвыводной конфигурации он служит переменным резистором, способным выдерживать мощность до 0,5 Вт.
Благодаря эффективному электрическому ходу, составляющему 25±2 оборота, этот потенциометр обеспечивает широкий диапазон регулировки для точной настройки. Его полностью герметичная конструкция повышает устойчивость к воздействию тепла и влаги, гарантируя длительный срок службы и надежность. Компактный размер облегчает монтаж с высокой плотностью, а исключительные возможности пайки делают его совместимым с такими процессами, как пайка волной припоя.
Подстроечный резистор 3299P идеально подходит для областей применения, требующих высокотемпературных методов пайки, и находит применение в широком спектре приборов и устройств. Будь то лабораторное оборудование, промышленное оборудование или бытовая электроника, этот компонент обеспечивает надежную работу и долговечность, что делает его предпочтительным выбором для инженеров и дизайнеров, стремящихся к точности и надежности.
Спецификация
| Электрические характеристики | Диапазон номинального сопротивления | 10Ом-5МОм |
| Допуск сопротивления | ±10% | |
| Сопротивление выводов | ≤±1% R или 3 Ом | |
| Изменение контактного сопротивления (CRV) | ≤3%R или 3Ω | |
| Сопротивление изоляции | 500 В пост. тока. R1≥1ГΩ | |
| Выдерживаемое напряжение | 101.3кПа, 500 В перем. тока; 8.5кПа, 250 В перем. тока | |
| Диэлектрическая прочность на уровне моря | 500 В перем. тока (1 мин.) | |
| Электрический ход | 25(±2) оборотов | |
| Характеристики окружающей среды | Стойкость к нагреву при пайке | Пайка волной: Темп: 260℃±5℃, время: 3±1 сек. Пайка паяльником: Темп: 320℃±5℃, T: ≤2 сек. |
| Номинальная мощность (макс. 300 вольт) | 70℃, 0.5Вт; 125℃, 0Вт | |
| Диапазон температур | -55°C ~ + 125°C | |
| Температурный коэффициент | ±250, ±100 ppm/°C | |
| Изменение температуры | ΔR≤±2%R, Δ(Uab/Uac)≤±1% | |
| Удар | 10–500 Гц, 0,75 мм, 6 ч ΔR≤±1%R, Δ(Uab/Uac)≤±2% |
|
| Вибрация | 100G, ΔR≤±1%R, Δ(Uab/Uac)≤±2% | |
| Электрическая износостойкость при 70°C | 1000 часов при 70℃ номинальной мощности; ΔR≤±3%R | |
| Ресурс поворотов (износоустойчивость) | 200 циклов, ΔR≤±3%R | |
| Физические характеристики | Полный механический ход | 30±2 оборота |
| Пусковой момент | ≤25 мН·м | |
| Крутящий момент муфты | ≤35 мН·м |

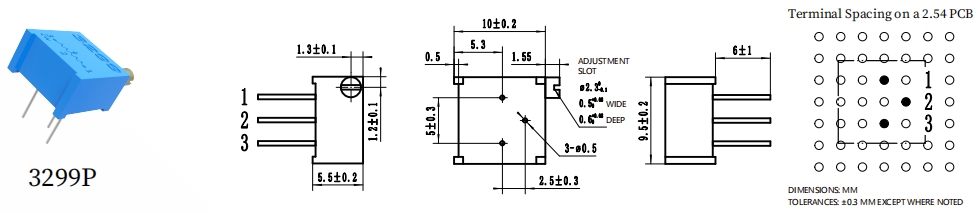

Размеры
Упаковка
Спецификация упаковки: 50 штук в тубе.
Применение
Металлокерамический подстроечный резистор 3299P — это надежный и точный компонент, используемый в различных устройствах благодаря своей стабильности и долговечности. Вот некоторые ключевые области применения и устройства, в которых обычно используется металлокерамический подстроечный резистор 3299:
Потребительская электроника:
Аудиооборудование класса High-End: используется для точной настройки параметров звука в усилителях, ресиверах и эквалайзерах для достижения оптимального качества звучания.
Телевизоры и мониторы: регулировка яркости, контрастности и настроек цвета для точной калибровки дисплея.
Промышленное оборудование:
Системы управления: точная настройка контуров управления и калибровка датчиков в программируемых логических контроллерах (ПЛК) и системах автоматизации.
Контрольно-измерительные приборы: Настройка параметров в измерительных приборах, таких как осциллографы, мультиметры и аналитическое оборудование.
Медицинские устройства:
Диагностическое оборудование: Калибровка устройств медицинской визуализации, включая аппараты МРТ и КТ, для обеспечения точной диагностики.
Терапевтические устройства: Регулировка настроек управления в таких устройствах, как инфузионные насосы, аппараты для диализа и аппараты ИВЛ, для обеспечения точной работы.
Автомобильные системы:
Электронные блоки управления (ЭБУ): Точная настройка входных данных датчиков и алгоритмов управления для повышения производительности двигателя и топливной эффективности.
Приборные панели: Калибровка шкал и дисплеев для предоставления водителю точной информации.
Устройства связи:
РЧ и СВЧ-оборудование: Регулировка частоты, усиления и других параметров в радиоприемопередатчиках, сигнальных процессорах и модулях связи.
Сетевое оборудование: Калибровка маршрутизаторов, модемов и других сетевых устройств для обеспечения стабильной и надежной работы.
Аэрокосмическая и оборонная промышленность:
Системы авионики: Тонкая настройка параметров управления в пилотажных приборах, навигационных системах и оборудовании связи для обеспечения точности работы.
Военная электроника: калибровка датчиков и органов управления в различных электронных системах оборонного назначения.
Системы возобновляемой энергии:
Солнечные инверторы: регулировка настроек напряжения и тока для оптимального преобразования энергии и повышения эффективности в солнечных энергетических системах.
Контроллеры ветряных турбин: точная настройка параметров управления для максимизации выработки энергии и обеспечения стабильности системы.
Устройства умного дома:
Системы HVAC: калибровка датчиков температуры и влажности для эффективного управления климатом.
Умное освещение: настройка яркости и цветового баланса в системах умного освещения для создания оптимальной атмосферы.
Металлокерамический подстроечный резистор 3299P незаменим во многих современных электронных системах, обеспечивая высокую точность и надежную работу в широком спектре областей применения. Его универсальность и долговечность делают его идеальным выбором для устройств, требующих точной настройки и стабильной эксплуатации.
Преимущество
• Прямые поставки с завода, без посредников.
• Наличие всех необходимых сертификатов, таких как RoHS, Reach и др., а также гарантия лучшего качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная команда послепродажного обслуживания.
• Доступны услуги OEM и ODM.
