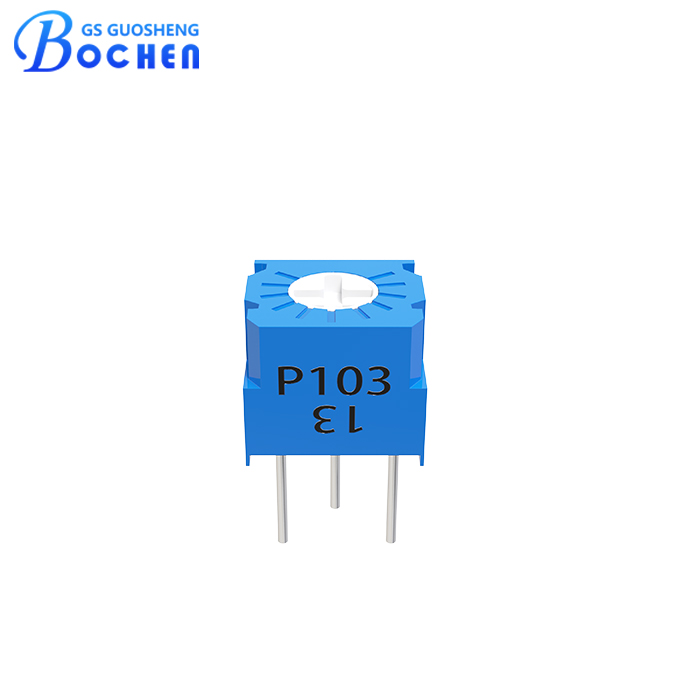

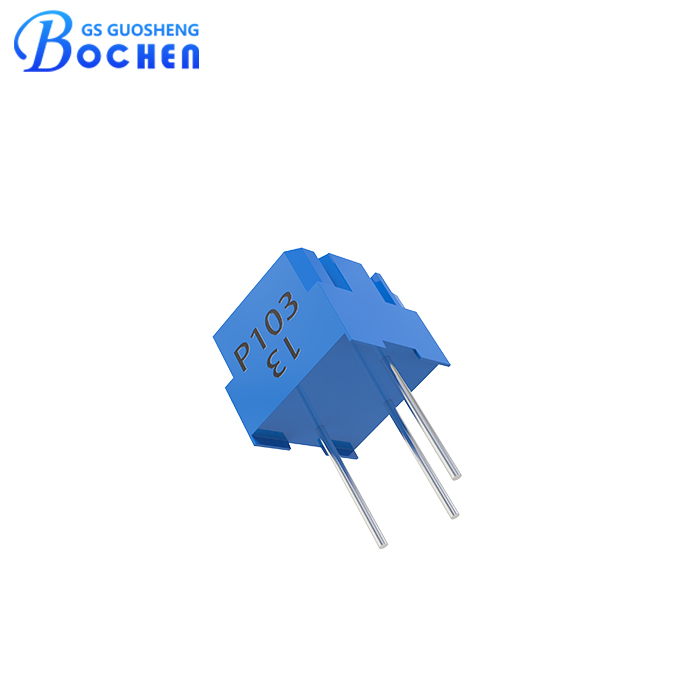

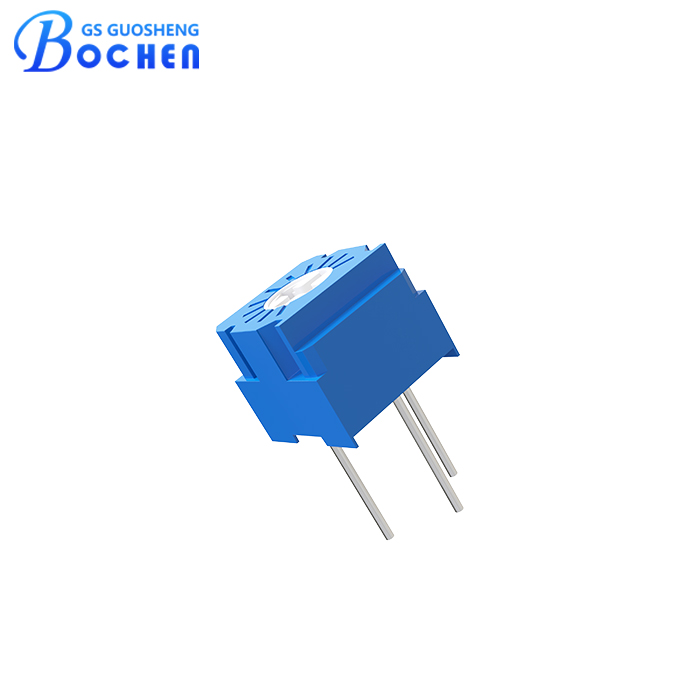

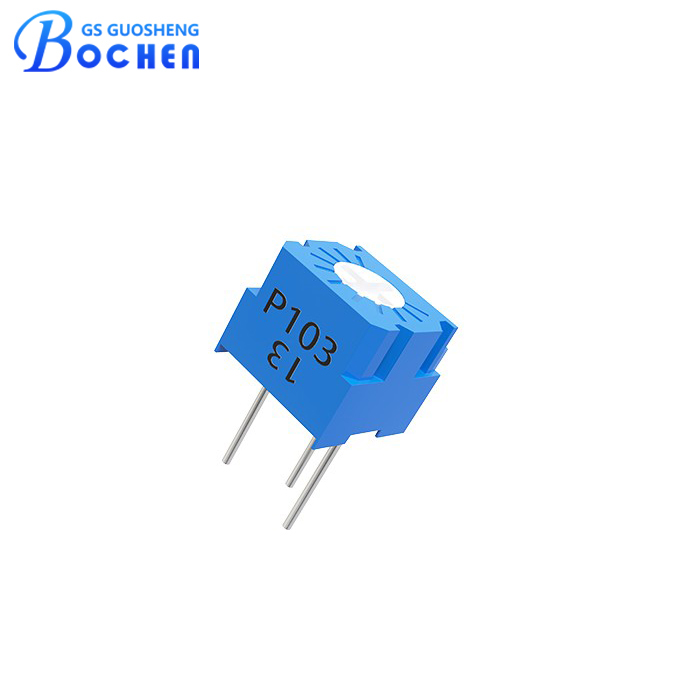

BOCHEN 3323P 103 10K RoHS Однооборотный переменный резистор Подстроечный потенциометр
3323P — это высокопроизводительный металлокерамический подстроечный потенциометр с конструкцией для монтажа в отверстия, поставляемый в тубах для удобства автоматизированной сборки. Он обеспечивает стабильное сопротивление, возможность точной настройки и долгосрочную надежность, что делает его идеальным для применения в контрольно-измерительных приборах, оборудовании связи, промышленных системах управления и бытовой электронике.
Описание
маркер
Описание
Подстроечный потенциометр 3323P представляет собой регулируемый электронный компонент, используемый для управления сопротивлением в различных приложениях. Благодаря компактному и универсальному дизайну он позволяет выполнять точную регулировку сопротивления. Потенциометр обеспечивает плавную и надежную работу, что делает его подходящим для использования в аудиооборудовании, бытовой электронике и промышленных системах управления.
Особенности
■ Регулируемое сопротивление.
■ Компактный дизайн.
■ Плавная работа.
■ Прочная конструкция.
■ Универсальность применения.
Спецификация
| Электрические характеристики | Диапазон номинального сопротивления | 10 Ом ~ 5 МОм |
| Допуск сопротивления | ±10%; ±20% | |
| Сопротивление выводов | ≤±1%R или 3Ω | |
| Изменение контактного сопротивления (CRV) | ≤3%R или 3Ω | |
| Сопротивление изоляции | 500 В пост. тока. Мин. 100 МОм | |
| Выдерживаемое напряжение | 101,3 кПа, 500 В перем. тока; 8,5 кПа, 250 В перем. тока | |
| Диэлектрическая прочность | 500 В перем. тока (1 мин.) | |
| Электрический ход | 220° | |
| Характеристики окружающей среды | Стойкость к нагреву при пайке | 250℃, 10 сек. |
| Номинальная мощность (макс. 300 вольт) | 70℃, 0.5Вт; 125℃, 0Вт | |
| Диапазон температур | -55°C ~ + 125°C | |
| Температурный коэффициент | ±250, ±100 млн⁻¹/°C | |
| Изменение температуры | ΔR≤±3%R, Δ(Uab/Uac)≤±1% | |
| Удар | 20G, ΔR≤±1%R, Δ(Uab/Uac)≤±1% | |
| Вибрация | 100G, ΔR≤±1%R, Δ(Uab/Uac)≤±2% | |
| Электрическая износостойкость при 70°C | 1000 часов при 70℃ номинальной мощности; ΔR≤±3%R | |
| Ресурс поворотов (износоустойчивость) | 200 циклов, ΔR≤±3%R | |
| Физические характеристики | Полный механический ход | 250° |
| Пусковой момент | ≤25 мН·м | |
| Крутящий момент муфты | ≤35 мН·м |

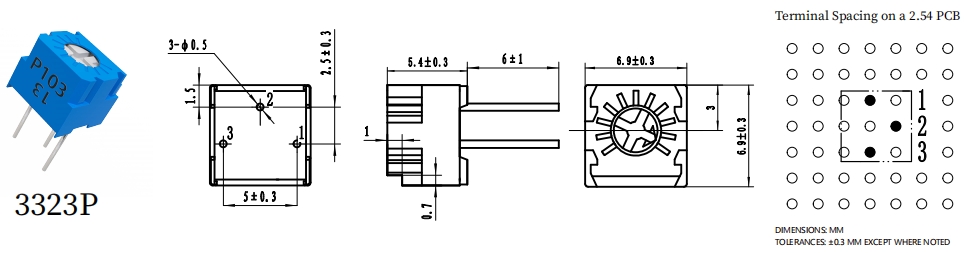

Размеры
Размеры указаны в мм, допуски ±0,30 мм, если не указано иное.
Упаковка
Спецификация упаковки: 50 штук/туба, 5000 штук/коробка.
Применение
■ Аудиооборудование.
■ Потребительская электроника.
■ Промышленное управление.
■ Робототехника и автоматизация.
■ Источники питания.
■ Контрольно-измерительные приборы.
■ Автомобильная электроника.
■ Телекоммуникации.
Преимущество
• Прямые поставки с завода, без посредников.
• Наличие сертификатов, таких как RoHS, REACH и др., и гарантия лучшего качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная команда послепродажного обслуживания.
• Доступны услуги OEM и ODM.
