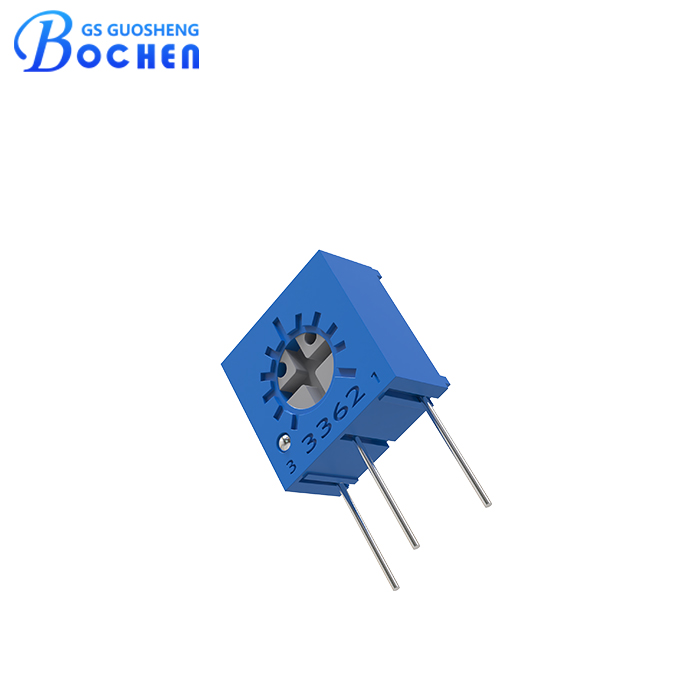

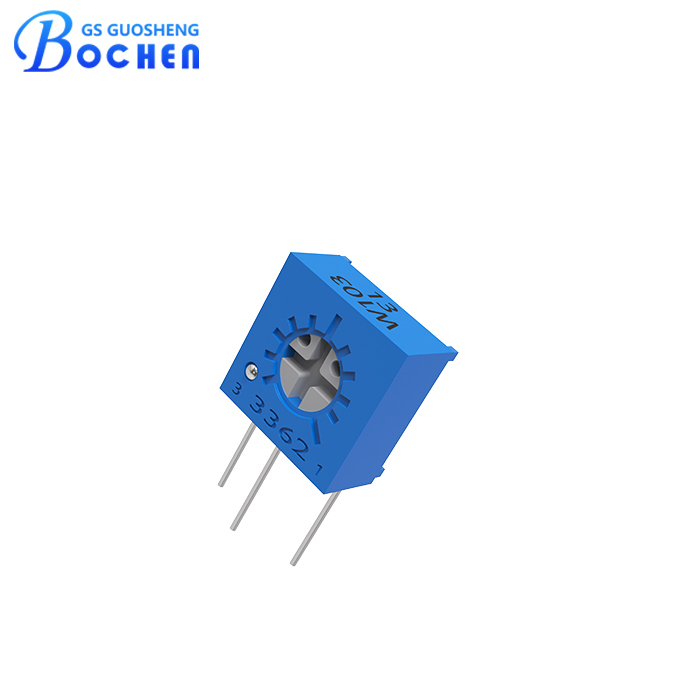

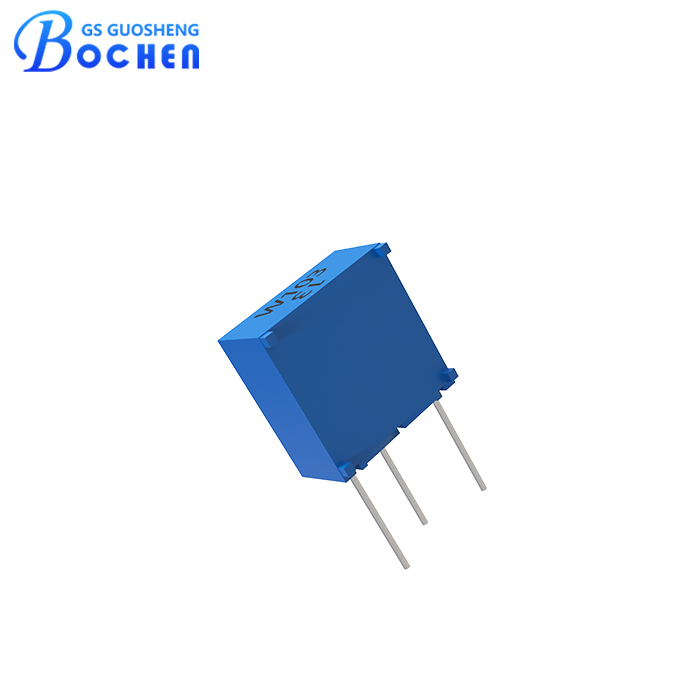

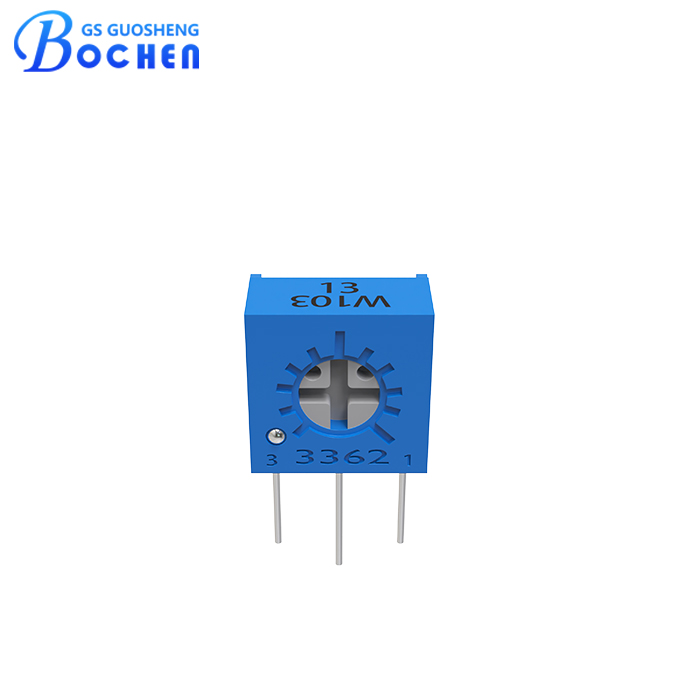

BOCHEN 3362W 501 503 504 1k 100 Ом Подстроечный потенциометр Переменный резистор
Однооборотный металлокерамический подстроечный потенциометр 3362W обладает мощностью 0,25 Вт, боковой регулировкой, компактным корпусом для монтажа в отверстия печатной платы и высокой точностью настройки. Его долговечный металлокерамический элемент обеспечивает стабильность и надежность, что позволяет широко использовать его для калибровки в измерительных приборах, оборудовании связи и промышленных системах управления.
Описание
маркер
Краткие характеристики
Компактный квадратный корпус размером 1/4 дюйма.
Тип выводов: штыревые для монтажа на печатную плату.
Боковая крестообразная регулировка.
Керметный резистивный материал.
Монтаж в сквозные отверстия.
Номинальная мощность 0,5 Вт при 70℃.
Стандартный диапазон сопротивления от 10 Ом до 5 МОм.
Угол регулировки 220°, механический угол 250°.
Выдерживает высокие температуры пайки и тепловой удар при стандартной промывке плат.
Описание
Металлокерамический подстроечный резистор 3362W — это компактное решение с высокими эксплуатационными характеристиками. Его малый квадратный корпус размером 1/4 дюйма легко помещается в ограниченном пространстве, а прочный металлокерамический резистивный материал обеспечивает надежную проводимость. Благодаря выводам для печатного монтажа и боковой регулировке под крестообразную отвертку, установка и точная настройка не требуют усилий. Предназначенный для сквозного монтажа, он гарантирует надежное крепление.
Обладая номинальной мощностью 0,5 Вт при 70℃, устройство с легкостью справляется с ресурсоемкими задачами. Стандартный диапазон сопротивления от 10 Ом до 5 МОм и допуск 10% гарантируют точность настройки. Угол регулировки 220° и механический угол 250° обеспечивают достаточную гибкость. Кроме того, прочность конструкции достигается за счет герметичных выводов, способных выдерживать высокие температуры пайки и термический шок при стандартной очистке плат, что помогает предотвратить попадание влаги.
Спецификация
| Электрические характеристики | Диапазон номинального сопротивления | 10 Ом ~ 5 МОм |
| Допуск сопротивления | ±10%; ±20% | |
| Сопротивление выводов | ≤±1%R или 3Ω | |
| Изменение контактного сопротивления (CRV) | ≤3%R или 3 Ом | |
| Сопротивление изоляции | 500 В пост. тока. 100 МОм мин. | |
| Выдерживаемое напряжение | 101,3 кПа, 500 В перем. тока; 8,5 кПа, 250 В перем. тока | |
| Диэлектрическая прочность | 500 В перем. тока (1 мин.) | |
| Электрический ход | 220° | |
| Характеристики окружающей среды | Стойкость к воздействию тепла при пайке | 250℃ в течение 10 сек. |
| Номинальная мощность (макс. 300 вольт) | 70℃, 0,5 Вт; 125℃, 0 Вт | |
| Диапазон рабочих температур | -55°C ~ + 125°C | |
| Температурный коэффициент | ±250, ±100 ppm /°C | |
| Изменение температуры | ΔR≤±3%R, Δ(Uab/Uac)≤±1% | |
| Столкновение | 20G, ΔR≤±1%R, Δ(Uab/Uac)≤±1% | |
| Вибрация | 100G, ΔR≤±1%R, Δ(Uab/Uac)≤±2% | |
| Электрическая износостойкость при 70°C | 1000 часов при 70℃ номинальной мощности; ΔR≤±3%R | |
| Износоустойчивость (количество циклов) | 200 циклов, ΔR≤±3%R | |
| Физические характеристики | Полный механический ход | 250° |
| Пусковой момент | ≤25 мН.м | |
| Крутящий момент муфты | ≤35 мН·м |

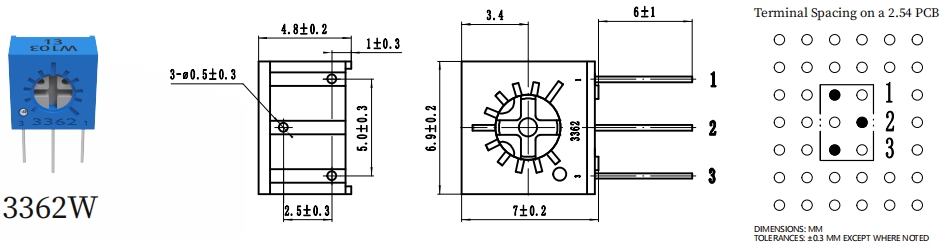

Размеры
Упаковка
Спецификация упаковки: 50 штук в тубе.
Применение
Калибровка электронных устройств.
Промышленное управление.
Медицинские приборы.
Коммуникационное оборудование.
Потребительская электроника.
Аэрокосмическая промышленность.
Автомобильная электроника.
Преимущество
• Прямые поставки с завода, без посредников.
• Наличие всех необходимых сертификатов, таких как RoHS, Reach и др., а также гарантия лучшего качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная команда послепродажного обслуживания.
• Доступны услуги OEM и ODM.
