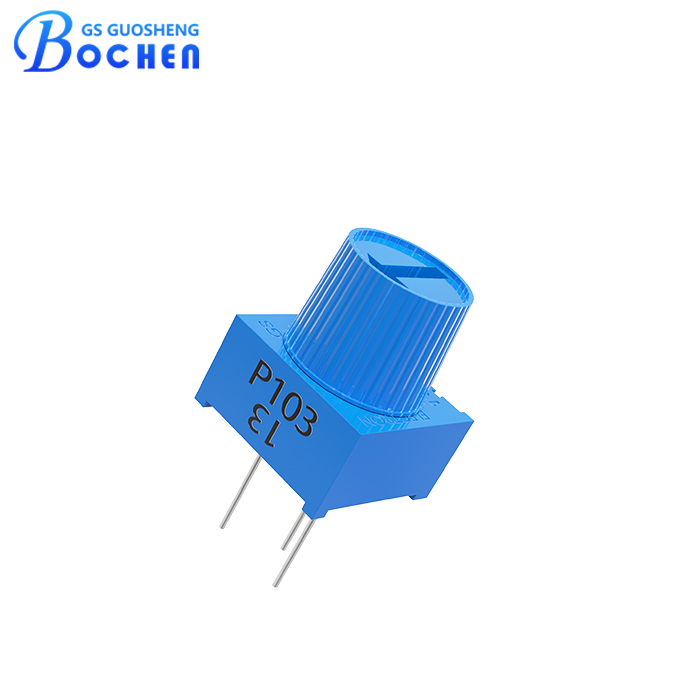

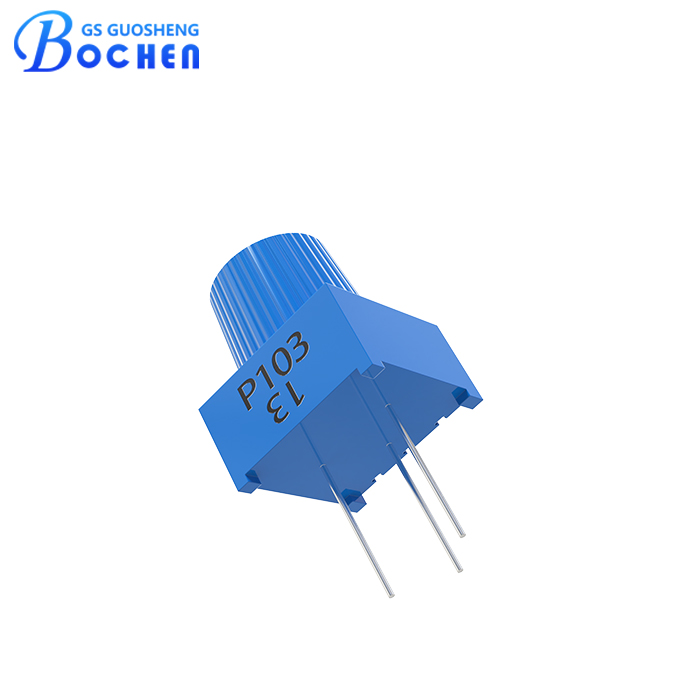

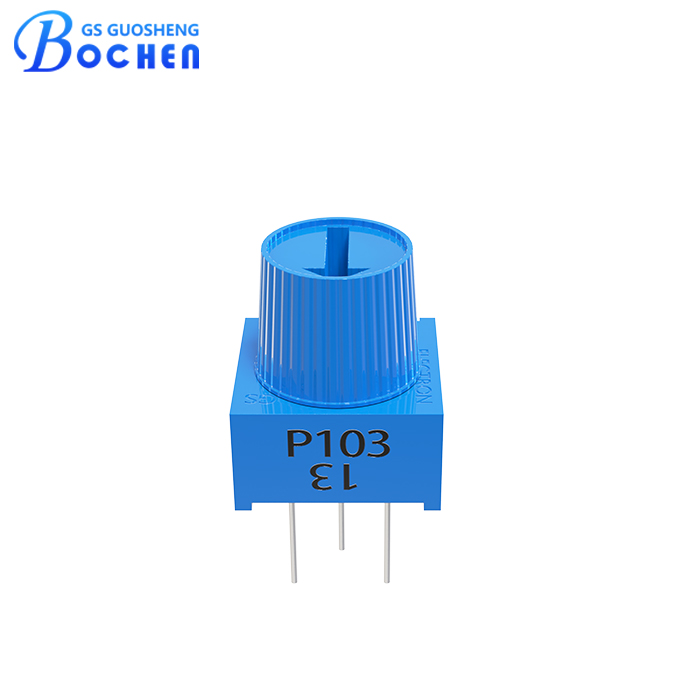

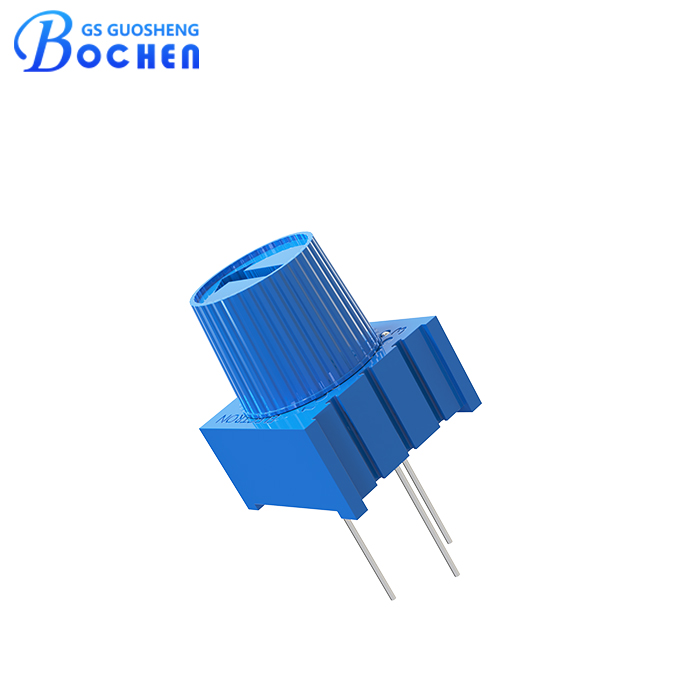

BOCHEN 3386P-T 0.5 Вт 10 кОм Прецизионный однооборотный металлокерамический подстроечный потенциометр с ручкой
Металлокерамический подстроечный потенциометр 3386P-T представляет собой квадратный однооборотный компонент размером 3/8 дюйма с верхней регулировкой и опциональной ручкой. Он обеспечивает диапазон сопротивления от 10 Ом до 5 МОм, допуск ±10% и отличную стабильность с опциональным температурным коэффициентом ±100 ppm/°C, что делает его идеальным для прецизионной калибровки и надежной настройки цепей.
Описание
маркер
Краткие характеристики
Квадратный 3/8 дюйма / однооборотный / металлокерамический элемент / полностью герметичный.
Доступен с регулировочной ручкой.
Регулировка сверху.
Широкий диапазон сопротивления от 10 Ом до 5 МОм, допуск 10%.
Электрический ход 220°, полный механический ход 250°.
Доступен температурный коэффициент ±100 ppm / °C.
Высокая точность и надежная работа.
Описание
Керметный подстроечный потенциометр 3386P-T представляет собой квадратный однооборотный прецизионный компонент размером 3/8 дюйма, предназначенный для областей применения, требующих точной регулировки сопротивления и долгосрочной стабильности. Изготовленный с полностью герметичным керметным элементом, он обеспечивает отличную защиту от пыли, влаги и загрязнений окружающей среды, гарантируя стабильную работу в сложных условиях.
Эта модель отличается конструкцией с верхней регулировкой и может быть оснащена ручкой для более удобной ручной настройки. Она предлагает широкий диапазон сопротивлений от 10 Ом до 5 МОм с допуском ±10%, что делает её универсальной для различных электронных схем. Электрический угол поворота 220° и механический угол 250° позволяют выполнять точную и повторяемую калибровку. Кроме того, доступен вариант с температурным коэффициентом ±100 ppm/°C, обеспечивающий повышенную стабильность в чувствительных к температуре средах.
Модель 3386P-T выделяется своей высокой точностью, надежностью и простотой интеграции, что делает её отличным выбором для разработчиков, которым требуются как точность, так и долговечность в их схемных решениях.
Спецификация
| Электрические характеристики | Диапазон номинального сопротивления | 10 Ом ~ 5 МОм |
| Допуск сопротивления | ±10% | |
| Сопротивление выводов | ≤±1% R или 3 Ом | |
| Изменение контактного сопротивления (CRV) | ≤3%R или 3 Ом | |
| Сопротивление изоляции | 500 В пост. тока. 100 МОм мин. | |
| Выдерживаемое напряжение | 101,3 кПа, 500 В перем. тока; 8,5 кПа, 250 В перем. тока | |
| Диэлектрическая прочность на уровне моря | 500 В переменного тока (1 мин.) | |
| Эффективный ход | 220° | |
| Характеристики окружающей среды | Стойкость к нагреву при пайке | 250ºC, 10 сек. |
| Номинальная мощность | 70ºC, 0,5 Вт; 125ºC, 0 Вт | |
| Диапазон температур | -55°C ~ + 125°C | |
| Температурный коэффициент | ±250, ±100 ppm /°C | |
| Изменение температуры | ΔR≤±3%R, Δ(Uab/Uac)≤±1% | |
| Столкновение | 20G, ΔR≤±1%R, Δ(Uab/Uac)≤±1% | |
| Вибрация | 100G, ΔR≤±1%R, Δ(Uab/Uac)≤±2% | |
| Электрическая износостойкость при 70°C | 1000 часов при номинальной мощности при 70ºC; ΔR≤±3%R | |
| Механическая износостойкость | 200 циклов, ΔR≤±3%R | |
| Физические характеристики | Полный механический ход | 250° |
| Пусковой момент | ≤25 мН.м | |
| Крутящий момент муфты | ≤35 мН·м |

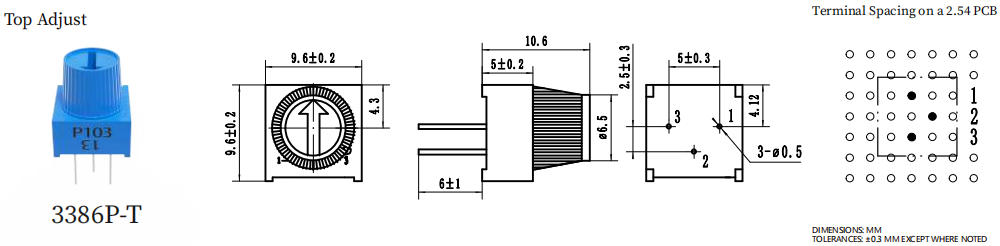

Размеры
Размеры указаны в мм, допуски ±0,30 мм, если не указано иное.
Упаковка
Спецификация упаковки: 50 штук в тубе.
Применение
Промышленные системы управления: для калибровки, настройки и прецизионной регулировки.
Телекоммуникационное оборудование: регулировка сигнала и балансировка цепей.
Медицинские приборы: обеспечение точности в диагностических и мониторинговых инструментах.
Источники питания и преобразователи: регулирование напряжения и точная настройка.
Контрольно-измерительные приборы: калибровка и согласование сигналов.
Потребительская электроника: используется в аудиооборудовании и бытовой технике для стабильного управления.
Преимущество
• Прямые поставки с завода, без посредников.
• Наличие сертификатов, таких как RoHS, Reach и др., и гарантия лучшего качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная команда послепродажного обслуживания.
• Доступны услуги OEM и ODM.
