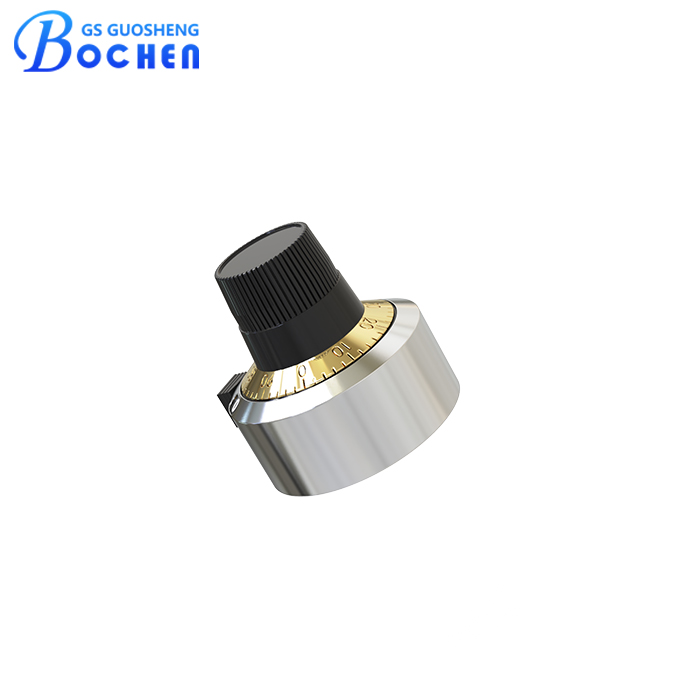

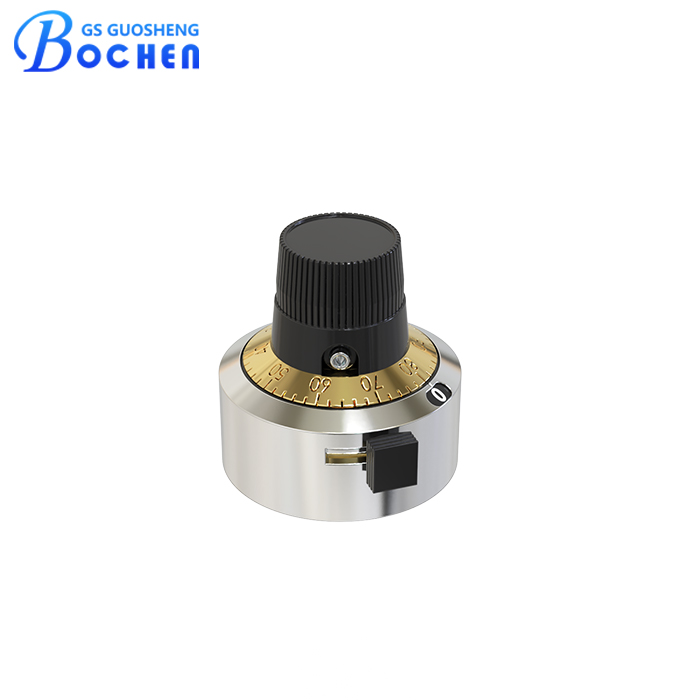

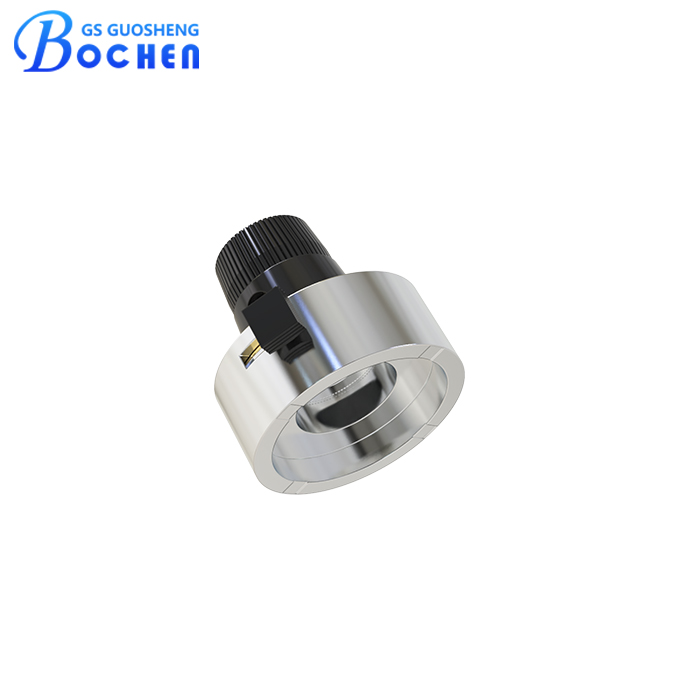

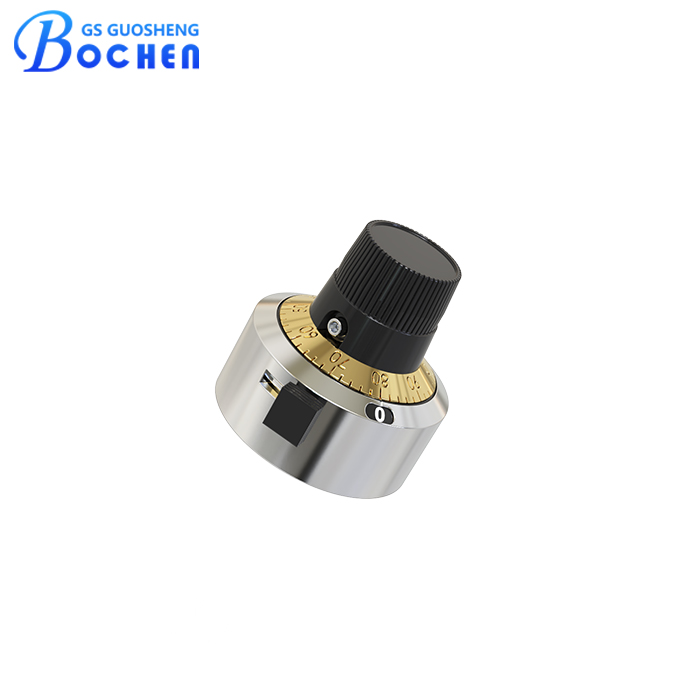

BOCHEN H-23-6A-3 Ручка металлического потенциометра с диском подсчёта оборотов для потенциометра 3590S
Цифровой поворотный регулятор H-23-6A-3 представляет собой прецизионный регулятор с корпусом диаметром 22 мм, отверстием для вала диаметром 6,35 мм и однозначным окном индикации. Благодаря полностью металлическому корпусу и механизму без люфта он обеспечивает точную регулировку и длительный срок службы. Идеально подходит для прецизионных поворотных потенциометров, станков с ЧПУ, измерительных приборов и оборудования для автоматизации, требующих надежного многооборотного управления.
Описание
маркер
Краткая информация
Отсутствие люфта.
Наружный диаметр 22 мм.
Диаметр отверстия для вала — 6,35 мм; возможно изготовление с отверстием диаметром 4 мм по заказу.
Предназначен для металлического вала.
Однозначное окно дисплея, полностью металлический корпус.
Чёрный цвет на фоне из полированного хрома.
Предназначено для использования с прецизионными потенциометрами или другими вращающимися устройствами.
Описание
Цифровая поворотная ручка H-23-6A-3 — это высокоточный элемент управления, разработанный для многооборотных потенциометров и прецизионных поворотных устройств. Благодаря компактному корпусу диаметром 22 мм и отверстию для вала диаметром 6,35 мм она идеально подходит для стандартных металлических валов. Однозначное окно счетчика обеспечивает четкое и точное считывание показаний, что делает точную настройку простой и надежной.
Эта ручка, изготовленная из цельнометаллического корпуса и отделанная полированным хромом с контрастной черной маркировкой, сочетает в себе прочность и отличную видимость. Благодаря механизму с нулевым люфтом она обеспечивает плавную и стабильную работу, а также длительный срок службы. Модель H-23-6A-3 идеально подходит для использования в станках с ЧПУ, лабораторных приборах, измерительных системах, системах автоматизации и современных электронных устройствах, демонстрируя надежную работу в сложных условиях эксплуатации.
Технические характеристики
| Модель | Внешний диаметр | Высота | Диаметр отверстия вала | Расстояние до Шоу-центра | Количество оборотов | Отображение символа в окне | Fix Way |
| H-23-6A-3 | Двадцать два миллиметра | Двадцать четыре миллиметра | шесть целых тридцать пять миллиметров | девять миллиметров | 0~9 | Одна цифра | Крепление винтом |

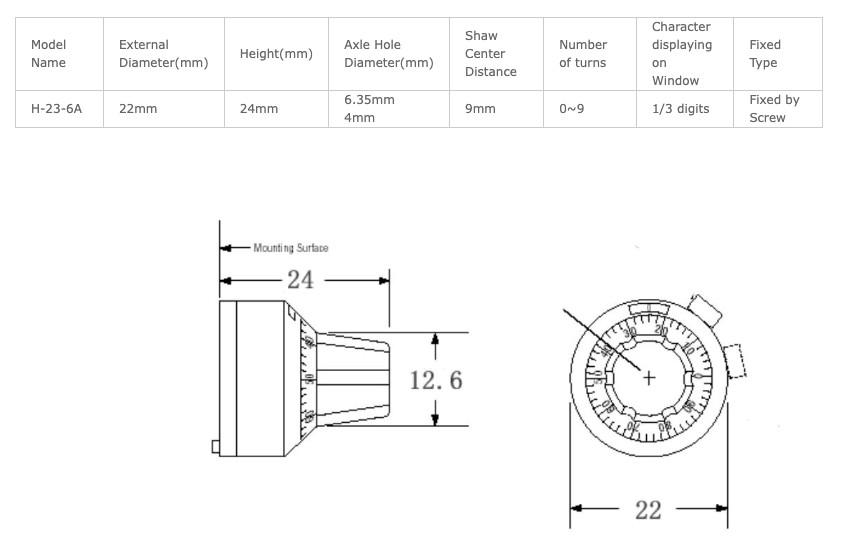

Размер
Размеры указаны в мм, допуски составляют ±0,30 мм, если не указано иное.

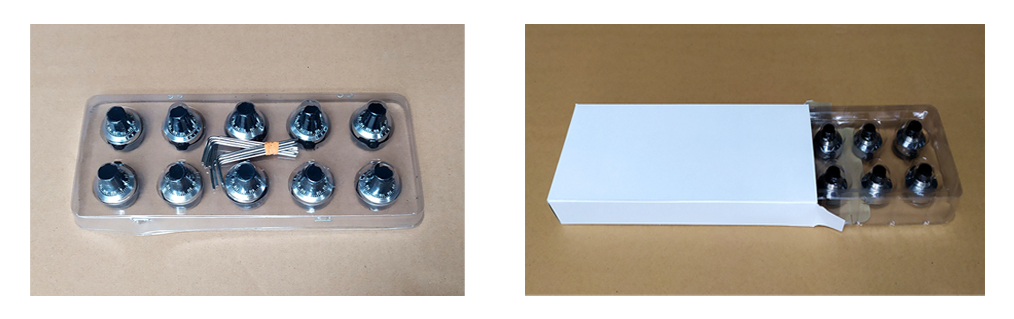

Упаковка
Упаковочные характеристики: 10 штук в коробке.
Применение
Эта ручка, совместимая с устройствами с валом диаметром 6,35 мм, предназначена для использования с многооборотными поворотными потенциометрами (в том числе серий 3540, 3590, 7286, 534 и т. д.), а также с многооборотными подстроечными резисторами, конденсаторами, регуляторами и датчиками. Кроме того, она широко применяется в прецизионных приборах, медицинском оборудовании, энергетических системах, автоматизированном измерительном оборудовании и других системах с многооборотными вращающимися элементами.
Преимущество
• Поставки напрямую с завода, без посредников.
• Наличие соответствующих сертификатов, таких как RoHS, REACH и т. д., а также надежная система обеспечения качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная служба послепродажного обслуживания.
• Возможны услуги OEM и ODM.
