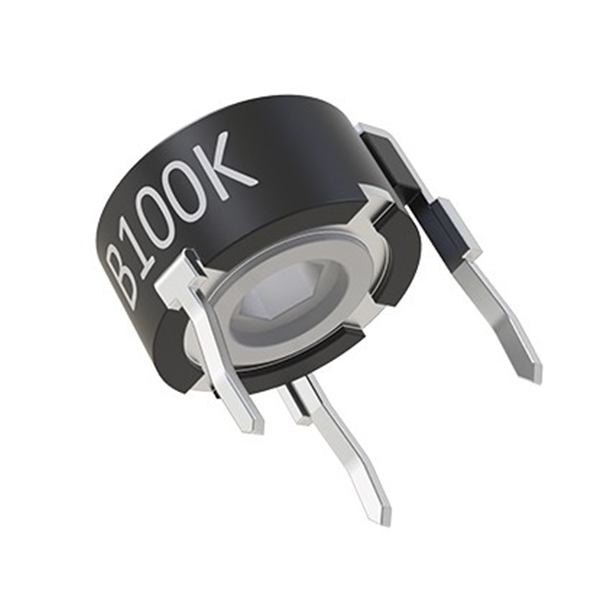

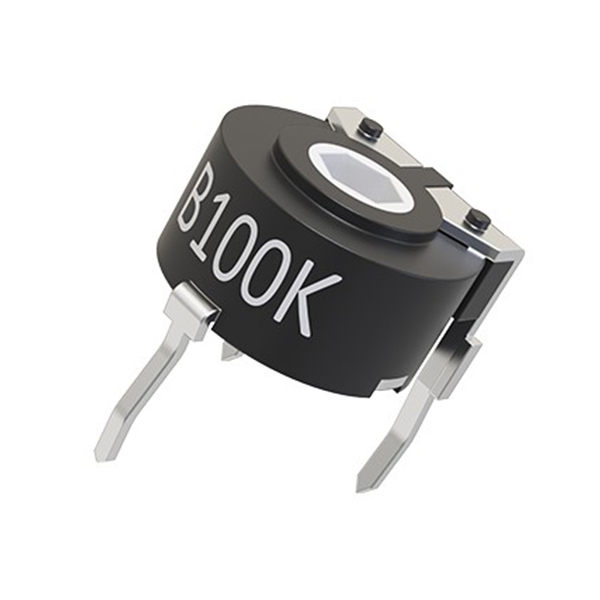

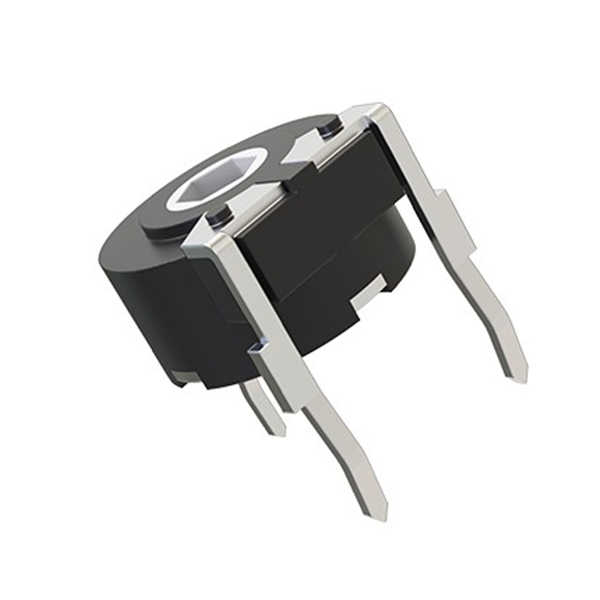

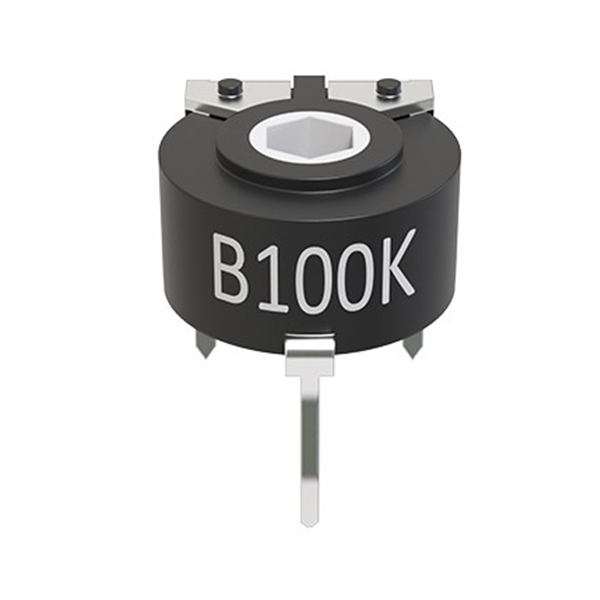

BOCHEN Pt06 Регулируемый резистор 25 кОм, углеродный триммер-потенциометр 6 мм
Углепленочный потенциометр PT06 представляет собой компактный компонент с проходными отверстиями диаметром 6 мм и однооборотной вертикальной регулировкой. Он оснащён углеродно-плёночным элементом, имеет номинальную мощность 0,1 Вт, диапазон сопротивления 220 Ом–5 МОм, допуск ±20 % и температурный коэффициент ±300 ppm/°C. Благодаря углу поворота 235° ±5° он обеспечивает стабильное и точное управление в приложениях на печатных платах, в бытовой электронике, приборах и устройствах связи.
Описание
маркер
Особенности

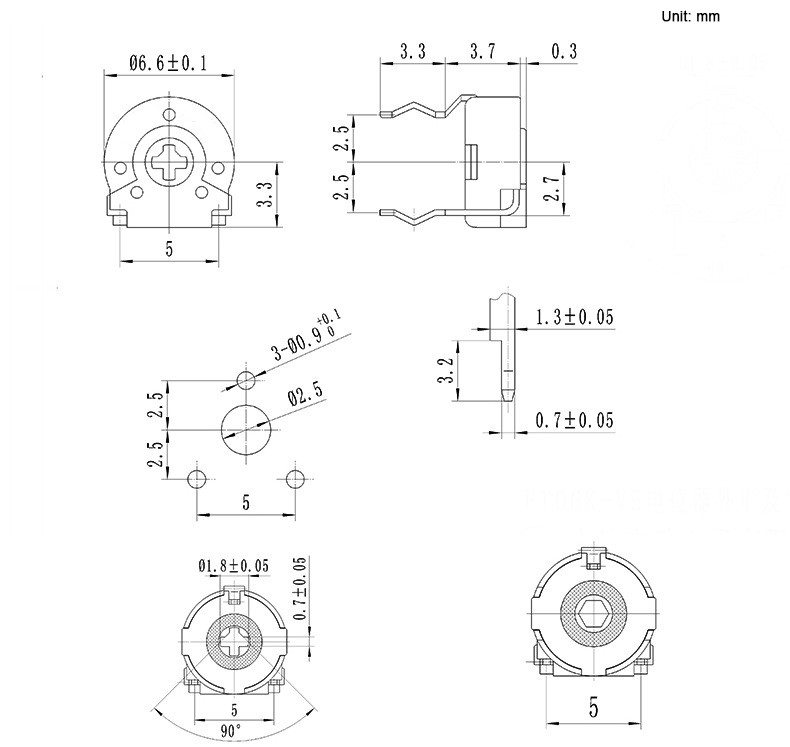

Компактная конструкция с габаритами 6 мм для применения в условиях ограниченного пространства.
Углеродный резистивный элемент для стабильного и точного регулирования сопротивления.
Широкий диапазон сопротивления: от 220 Ом до 5 МОм.
Номинальный ресурс — до 10 000 циклов.
Степень защиты IP54 от пыли и брызг.
Дополнительные валы и ручки для быстрой сборки.
Описание
Углепленочный потенциометр PT06 представляет собой компактный регулируемый резистор с проходными отверстиями диаметром 6 мм, предназначенный для прецизионного регулирования в условиях ограниченного пространства. Благодаря углепленочному элементу этот потенциометр обеспечивает однооборотную вертикальную регулировку с механическим углом поворота 235° ±5°. Он имеет номинальную мощность 0,1 Вт, диапазон сопротивления от 220 Ом до 5 МОм с допуском ±20% и температурный коэффициент ±300 ppm/°C, что обеспечивает стабильную работу в различных условиях эксплуатации.
Разработанный для монтажа на печатных платах и точной настройки в электронных схемах, датчик PT06 широко применяется в приборостроении, бытовой электронике, устройствах связи и системах управления. Его компактные размеры, надежность регулировки и экономичность делают его предпочтительным выбором для разработчиков, стремящихся к высокой производительности в компактных корпусах.
Технические характеристики
| Электротехнические характеристики | Конус | Линь |
| Стандартный диапазон сопротивления | 220 Ом ≤ Rn ≤ 5 МОм | |
| Стандартный допуск сопротивления | ± 20 % | |
| Макс. напряжение | 100 В постоянного тока | |
| Номинальная мощность при 50 °C (122 °F) | 0,1 Вт | |
| Остаточное сопротивление | ≤ 0,5 % Rn (5 Ом, мин.) | |
| Эквивалентное сопротивление шуму | ≤ 3 % Rn (не менее 3 Ом) | |
| Рабочая температура | от -25 °C до +70 °C | |
| Технические характеристики механической части | Угол механического поворота | 235° ± 5° |
| Угол электрического поворота | 200° ± 20° | |
| Крутящий момент | от 0,2 до 2 Н·см (от 0,3 до 2,7 дюймов-унций) | |
| Ограничительный момент | > 4 Нсм (>7 дюймов-унций) | |
| Жизнь | до 10 000 циклов | |
| Экологические испытания | Срок службы электрооборудования | 1 000 ч при 50 °C; 0,1 Вт; ±5 % |
| Срок службы механических частей | 1000 циклов со скоростью от 10 до 15 ударов в минуту; | |
| Температурный коэффициент | ±3 % (Rn < 1 млн) | |
| Термический циклический процесс | –25 °C; +70 °C; | |
| Влажная жара | ±300 ppm/°C (Rn < 100 К) | |
| Вибрация | 16 ч при 85 °C и 2 ч при -25 °C; ±2,5 % | |
| Хранение | 500 ч при температуре 40 °C и относительной влажности (RH) 95 %; ±5 % |
Приложения
Углеродный пленочный потенциометр PT06 широко используется в бытовой электронике, бытовой технике, устройствах связи, измерительной аппаратуре, системах управления освещением, автомобильной электронике и системах безопасности. Благодаря компактным размерам (6 мм), надежной регулировке и экономичности он идеально подходит для регулировки громкости, настройки частоты, калибровки, регулировки яркости и других задач точной настройки в схемах малой мощности.
Почему стоит выбрать BOCHEN PT6?
Цены напрямую от производителя без посредников
Сертифицированное качество: соответствие требованиям RoHS, REACH и ISO
Быстрая доставка и масштабируемое производство
Специализированная техническая и послепродажная поддержка
Возможны индивидуальные варианты OEM и ODM
Надежная точность на каждом повороте.
Потенциометр BOCHEN PT6 — это идеальное решение для компактного, точного и экономичного регулирования сопротивления в современной электронике.
Преимущество
Поставки напрямую с завода, без посредников.
Наличие соответствующих сертификатов, таких как RoHS, REACH и т. д., а также надежная система обеспечения качества.
Достаточные производственные мощности, короткие сроки поставки.
Профессиональная команда по послепродажному обслуживанию.
Возможны услуги OEM и ODM.
