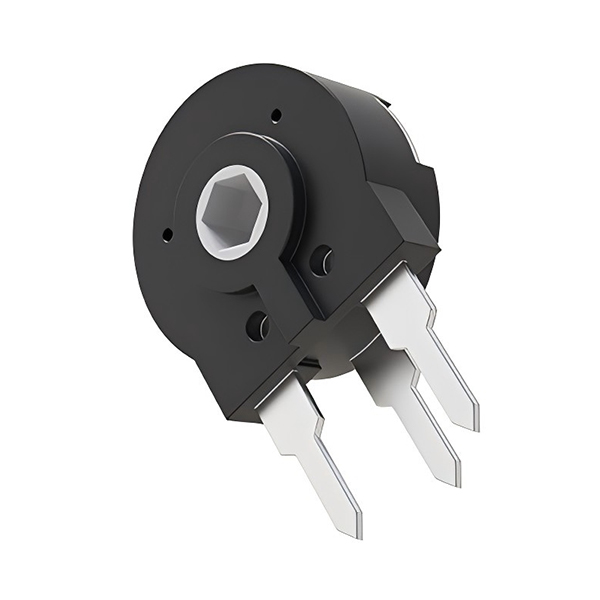

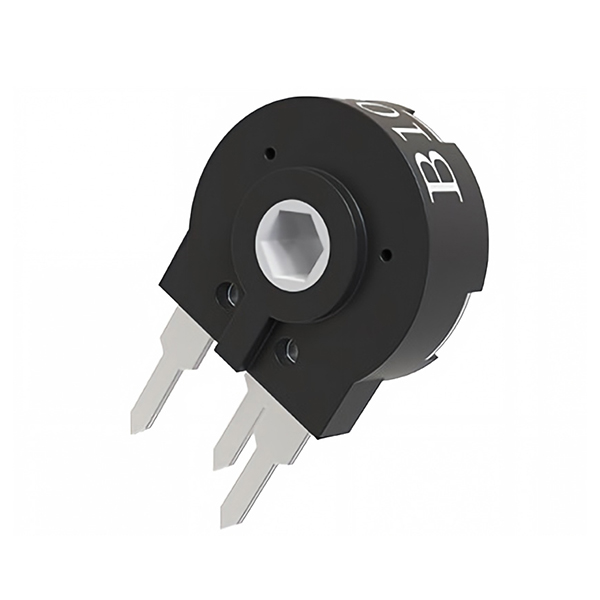

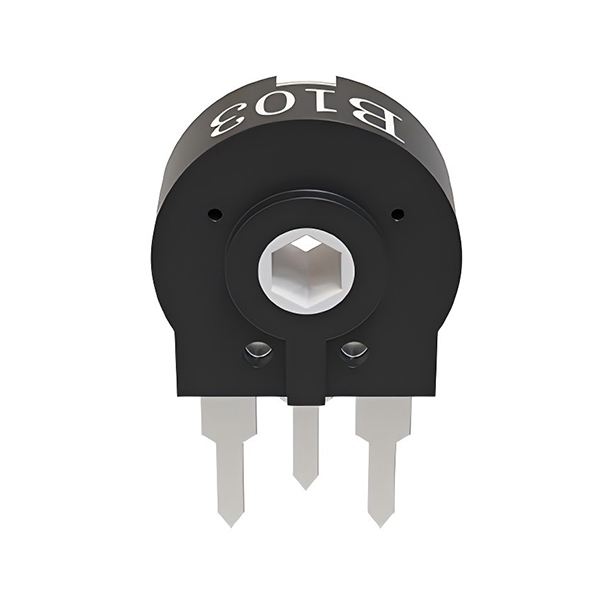

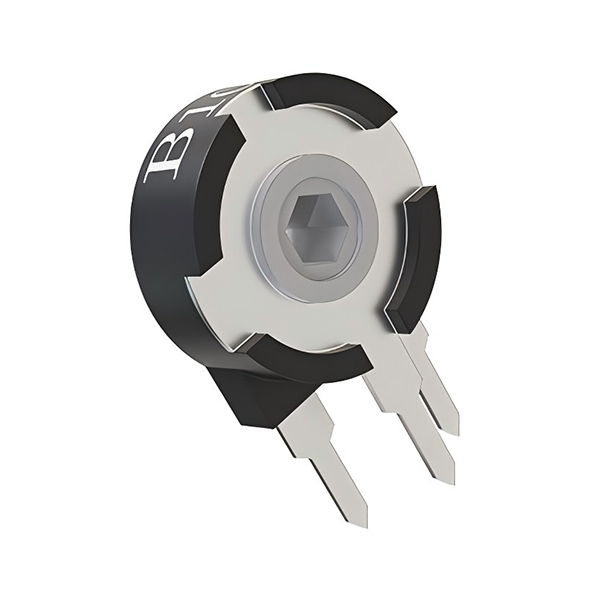

BOCHEN PT10 — переменный резистор с углеродной пленкой, 10 мм, с горизонтальной регулировкой, сквозное отверстие
Углеродный пленочный потенциометр PT10 представляет собой высокоточный однооборотный триммер диаметром 10 мм с углеродным резистивным элементом, номинальной мощностью 0,15 Вт и диапазоном сопротивления 100 Ом–5 МОм. Благодаря горизонтальной регулировке и вертикальному монтажу он обеспечивает надежную работу с ресурсом до 100 000 циклов. Идеально подходящий для применения в аудиотехнике, приборостроении и промышленном управлении, он поддерживает гибкую интеграцию с системами HMI.
Описание
маркер
Краткая информация
Отличная производительность.
Углеродный резистивный элемент.
До 100 000 циклов работы.
Высокая точность, надежная работа.
Горизонтальная регулировка / вертикальный монтаж / шестигранный паз для регулировки.
Описание
Углеродный пленочный потенциометр PT10 представляет собой компактный однооборотный триммер диаметром 10 мм, разработанный для обеспечения точной и надежной работы в широком спектре электронных приложений. Имея углеродный резистивный элемент и номинальную мощность 0,15 Вт, он обеспечивает диапазон сопротивления от 100 Ом до 5 МОм с допуском ±20 % и температурным коэффициентом ±300 ppm/°C. Разработанный с учётом требований к долговечности, он обеспечивает до 100 000 циклов работы, что делает его пригодным для длительного использования. Благодаря горизонтальной регулировке при вертикальном монтаже и шестигранному регулировочному пазу PT10 легко интегрируется в различные системы.
Его безвальная конструкция обеспечивает исключительную гибкость, позволяя легко адаптировать его к различным механизмам человеко-машинного интерфейса (HMI). Этот потенциометр, идеально подходящий для регулирования частоты, скорости вращения двигателя, громкости и других переменных параметров, широко используется в аудиоаппаратуре, бытовой электронике, измерительных приборах и промышленных устройствах.
Технические характеристики
| Электротехнические характеристики | Конус | Линь |
| Стандартный диапазон сопротивления | 100 Ом ≤ Rn ≤ 5 МОм | |
| Стандартный допуск сопротивления | ± 20 % | |
| Макс. напряжение | 200 В постоянного тока | |
| Номинальная мощность при 50 °C (122 °F) | 50 °C, 0,15 Вт | |
| Остаточное сопротивление | ≤ 0,5 % Rn (5 Ом, мин.) | |
| Эквивалентное сопротивление шуму | ≤ 3 % Rn (не менее 3 Ом) | |
| Рабочая температура | от -25 °C до +70 °C | |
| Технические характеристики механической части
|
Угол механического поворота | 235° ± 5° |
| Угол электрического поворота | 220° ± 20° | |
| Крутящий момент | от 0,4 до 2 Н·см (от 0,6 до 2,7 дюймов-унций) | |
| Ограничительный момент | > 5 Нсм (>7 дюймово-унций) | |
| Сила, действующая на ротор в режиме «пуш-пулл» | > 49N | |
| Жизнь | До 100 тыс. циклов | |
| Экологические испытания | Срок службы электрооборудования | 1 000 ч при 50 °C; 0,15 Вт; ±5 % |
| Срок службы механических частей | 1000 циклов при частоте от 10 до 15 ударов в минуту; ±3 % (Rn < 1 М) | |
| Температурный коэффициент | –25 °C; +70 °C; ±300 ppm/°C (Rn < 100 К) | |
| Термический циклический процесс | 16 ч при 85 °C и 2 ч при -25 °C; ±2,5 % | |
| Влажная жара | 500 ч при 40 °C и относительной влажности 95 %; ±5 % | |
| Вибрация | 2 часа для каждого плоскости при частоте 10–55 Гц; ±2 % | |
| Хранение | 6 месяцев при температуре 23 °C ± 2 °C и относительной влажности 50 %; |

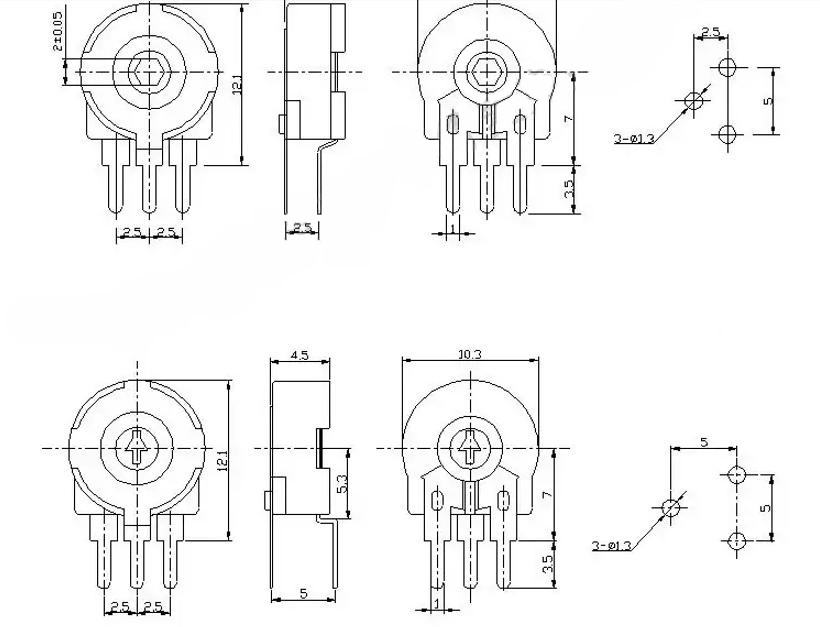

Размер
Размеры указаны в мм, допуски составляют ±0,30 мм, если не указано иное.
Заявка
Выбор программы для бытовой техники.
Регулировка термостата.
Таймер и управляющие реле.
Бытовая электроника.
Органы управления электроинструментом.
Испытательное и измерительное оборудование.
Преимущество
Поставки напрямую с завода, без посредников.
Наличие соответствующих сертификатов, таких как RoHS, REACH и т. д., а также надежная система обеспечения качества.
Достаточные производственные мощности, короткие сроки поставки.
Профессиональная команда по послепродажному обслуживанию.
Возможны услуги OEM и ODM.
