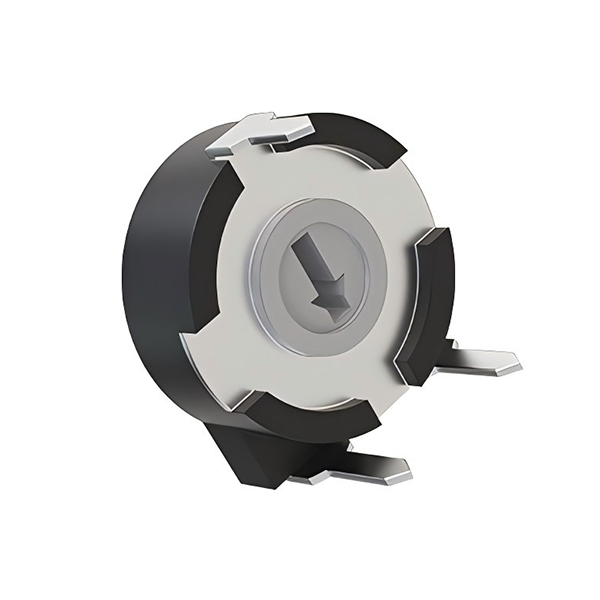

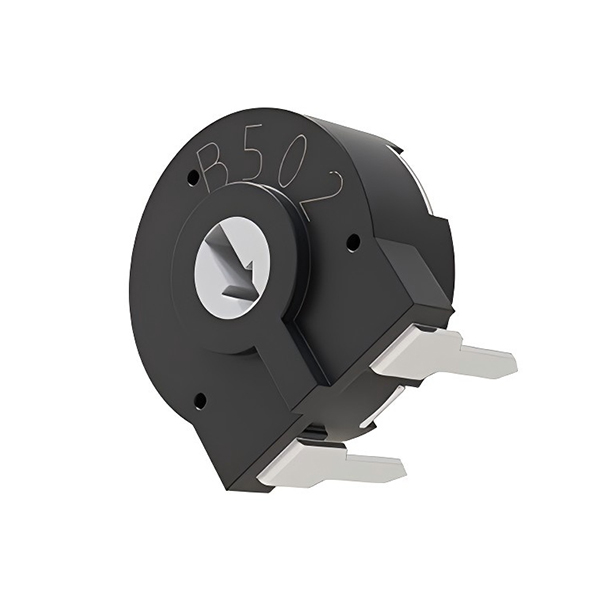

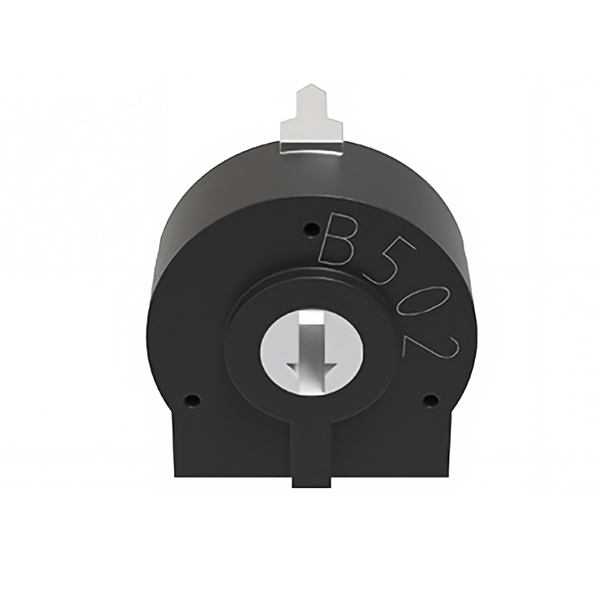

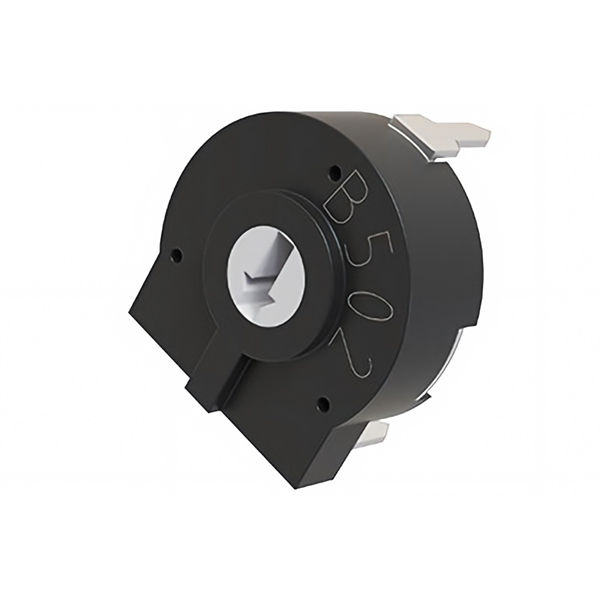

BOCHEN PT10 50 кОм, 100 кОм, 200 кОм, 500 кОм, 200 Ом — углеродно-пленочный потенциометр с регулируемым триммером
Углеродный пленочный потенциометр PT10 представляет собой однооборотный триммер диаметром 10 мм, предназначенный для точной настройки электрических цепей. Благодаря углеродному элементу, номинальной мощности 0,15 Вт и диапазону сопротивления от 100 Ом до 5 МОм он обеспечивает стабильную и надежную работу. Благодаря вертикальной регулировке, горизонтальному монтажу и шестигранному регулировочному пазу он широко используется в электронике, приборостроении и системах промышленного управления.
Описание
маркер
Краткая информация
Одноходовой триммер.
Углеродный элемент.
Диаметр 10 мм.
Регулировка по вертикали / горизонтальный монтаж / прямые клеммы.
Шестигранный регулировочный паз.
Описание
Углеродный пленочный потенциометр PT10 — это компактный и универсальный триммерный потенциометр, предназначенный для точной настройки в электронных схемах малой мощности. Благодаря углеродному элементу диаметром 10 мм он обеспечивает стабильную работу при номинальной мощности 0,15 Вт и диапазоне сопротивления от 100 Ом до 5 МОм. Благодаря однооборотному исполнению, допуску по сопротивлению ±20 % и температурному коэффициенту ±300 ppm/°C этот потенциометр гарантирует надёжную и стабильную настройку.
Благодаря гибким возможностям настройки, таким как вертикальная регулировка, горизонтальный монтаж и прямые выводы, датчик PT10 легко интегрируется в различные схемы. Его шестигранный регулировочный паз обеспечивает плавную и точную калибровку, что делает его идеальным решением для применения в бытовой электронике, измерительной аппаратуре, устройствах связи, системах управления освещением и промышленном оборудовании.
Технические характеристики
| Электротехнические характеристики | Конус | Линь |
| Стандартный диапазон сопротивления | 100 Ом ~ 5 МОм | |
| Стандартный допуск сопротивления | ± 20 % | |
| Макс. напряжение | 200 В постоянного тока | |
| Номинальная мощность при 50 °C (122 °F) | 50 °C, 0,15 Вт | |
| Остаточное сопротивление | ≤ 0,5 % Rn (5 Ом, мин.) | |
| Эквивалентное сопротивление шуму | ≤ 3 % Rn (не менее 3 Ом) | |
| Рабочая температура | от -25 °C до +70 °C | |
| Технические характеристики механической части | Угол механического поворота | 235° ± 5° |
| Угол электрического поворота | 220° ± 20° | |
| Крутящий момент | от 0,4 до 2 Н·см (от 0,6 до 2,7 дюймо-унций) | |
| Ограничительный момент | > 5 Нсм (>7 дюймово-унций) | |
| Сила, действующая на ротор в режиме «пуш-пулл» | > 49N | |
| Жизнь | До 100 тыс. циклов | |
| Экологические испытания | Срок службы электрооборудования | 1 000 ч при 50 °C; 0,15 Вт; ±5 % |
| Срок службы механических частей | 1000 циклов со скоростью от 10 до 15 циклов в минуту; ±3 % (Rn < 1 М) | |
| Температурный коэффициент | –25 °C; +70 °C; ±300 ppm/°C (Rn < 100 К) | |
| Термический циклический процесс | 16 ч при 85 °C и 2 ч при -25 °C; ±2,5 % | |
| Влажная жара | 500 ч при 40 °C и относительной влажности 95 %; ±5 % | |
| Вибрация | 2 ч для каждого плоскости при частоте 10–55 Гц; ±2 % | |
| Хранение | 6 месяцев при температуре 23 °C ± 2 °C и относительной влажности 50 %; |
Заявка
Выбор программы для бытовой техники.
Регулировка термостата.
Таймер и управляющие реле.
Бытовая электроника.
Органы управления электроинструментом.
Испытательное и измерительное оборудование.
Преимущество
Поставки напрямую с завода, без посредников.
Наличие соответствующих сертификатов, таких как RoHS, REACH и т. д., а также надежная система обеспечения качества.
Достаточные производственные мощности, короткие сроки поставки.
Профессиональная команда по послепродажному обслуживанию.
Возможны услуги OEM и ODM.
