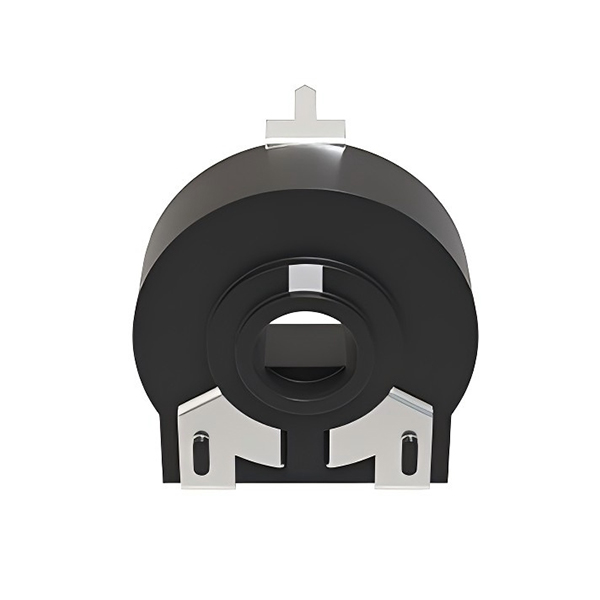

BOCHEN PT15 0,25 Вт, 100 Ом – 5 МОм, 15 мм, 100 кОм, потенциометр, триммерный резистор с сквозным монтажом
Углеродный пленочный потенциометр PT15 представляет собой однооборотный триммер диаметром 15 мм с углеродным резистивным элементом, номинальной мощностью 0,25 Вт и диапазоном сопротивления 100 Ом–5 МОм. Благодаря вертикальной регулировке, шестигранным и стрелообразным пазам, а также ресурсу до 100 000 циклов он обеспечивает высокую точность и долговечность. Идеально подходит для регулирования частоты, скорости вращения двигателя, яркости, а также для обратной связи по положению в промышленных и электронных системах.
Описание
маркер
Краткая информация
Одновитковой триммер.
Углеродный резистивный элемент.
Диаметр 15 мм.
До 100 000 циклов работы.
Высокая точность, надежная работа.
Шестигранный и стрелообразный паз для регулировки.
Описание

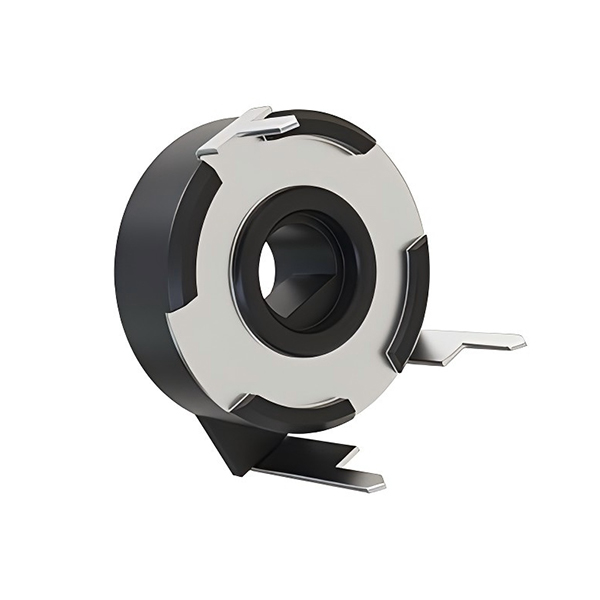

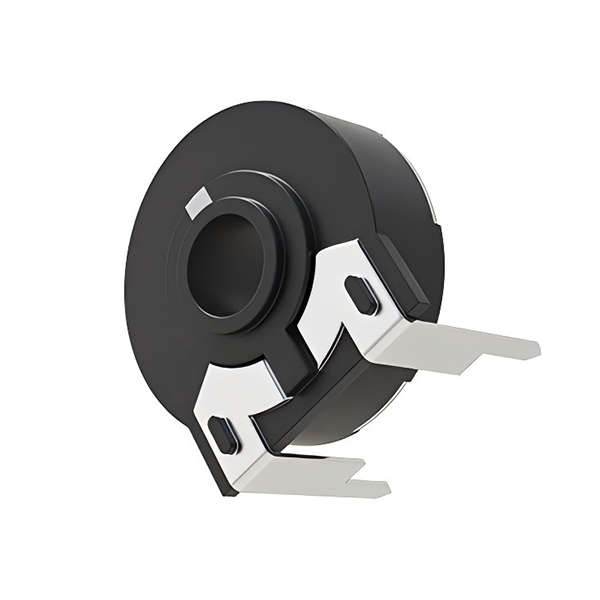

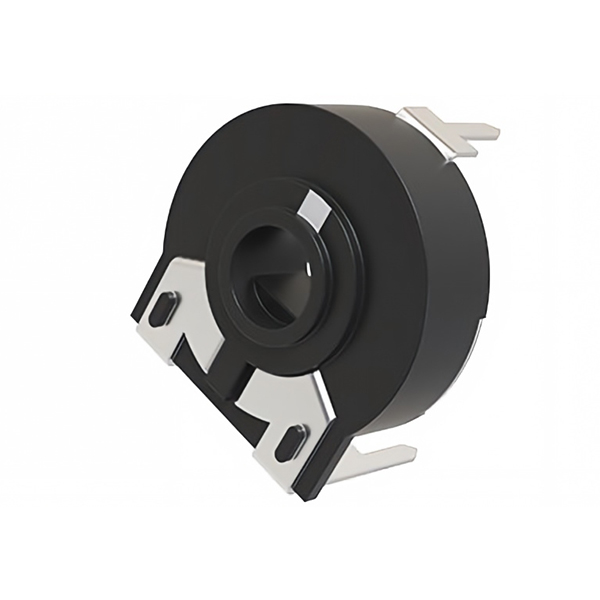

Углеродный пленочный потенциометр PT15 представляет собой надёжный однооборотный триммер диаметром 15 мм, предназначенный для высокоточных применений. Благодаря прочному углеродному резистивному элементу и номинальной мощности 0,25 Вт он обеспечивает широкий диапазон сопротивления от 100 Ом до 5 МОм с допуском ±20 % и температурным коэффициентом ±300 ppm/°C. Благодаря вертикальной регулировке с шестигранными и стреловидными пазами этот потенциометр обеспечивает надёжную работу и срок службы до 100 000 циклов.
Бесвалная конструкция устройства обеспечивает максимальную гибкость, позволяя использовать валы индивидуальной конфигурации, системы управления двигателем или настраивать интерфейс взаимодействия с пользователем. Модель PT15 идеально подходит для регулирования частоты, скорости вращения двигателя или яркости освещения, а также служит надежным датчиком обратной связи по положению для микроконтроллеров, благодаря чему она широко применяется в аудиооборудовании, приборостроении и промышленной автоматизации.

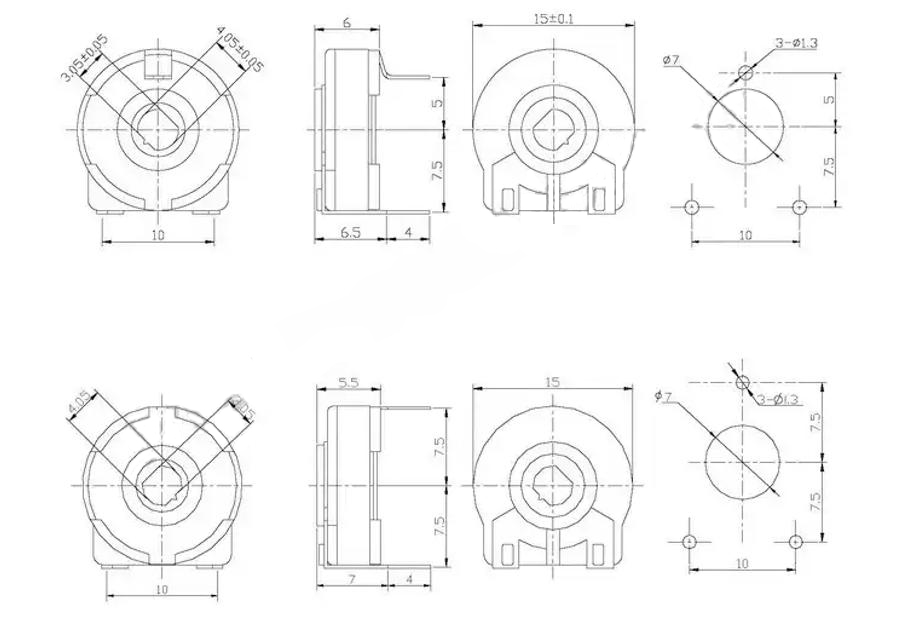

Технические характеристики
| Электротехнические характеристики | Конус | Линь |
| Стандартный диапазон сопротивления | 100 Ом ~ 5 МОм | |
| Допустимое отклонение сопротивления | ±20 % | |
| Макс. напряжение | 250 В постоянного тока | |
| Номинальная мощность при 50 °C (122 °F) | 0,25 Вт | |
| Остаточное сопротивление | ≤ 0,5 % Rn (не менее 5 Ом) | |
| Эквивалентное сопротивление шуму | ≤ 3 % Rn (не менее 3 Ом) | |
| Рабочая температура | -25 °C ~ +70 °C | |
| Технические характеристики механической части | Угол механического поворота | 265° ± 5° |
| Угол вращения электродвигателя | 240° ± 20° | |
| Крутящий момент | от 0,5 до 2,5 Н·см (от 0,7 до 3,4 дюймо-унций) | |
| Ограничительный момент | > 10 Н·см (>14 дюймов-унций) | |
| Срок службы при вращении | До 100 тыс. циклов | |
| Экологические испытания | Срок службы электрооборудования | 1 000 ч при 50 °C; 0,15 Вт; ±5 % |
| Срок службы механических частей | 1000 циклов со скоростью от 10 до 15 ударов в минуту; | |
| Температурный коэффициент | ±3 % (Rn < 1 млн) | |
| Термоциклирование | -25 °C; +70 °C; | |
| Влажная жара | ±300 ppm/°C (Rn < 100 К) | |
| Вибрация | 16 ч при 85 °C и 2 ч при -25 °C; ±2,5 % | |
| Хранение | 500 ч при температуре 40 °C и относительной влажности 95 % |
Заявка
Выбор программы для бытовой техники.
Регулировка термостата.
Таймер и управляющие реле.
Бытовая электроника.
Органы управления электроинструментом.
Испытательное и измерительное оборудование.
Преимущество
Поставки напрямую с завода, без посредников.
Наличие соответствующих сертификатов, таких как RoHS, REACH и т. д., а также надежная система обеспечения качества.
Достаточные производственные мощности, короткие сроки поставки.
Профессиональная команда по послепродажному обслуживанию.
Возможны услуги OEM и ODM.
