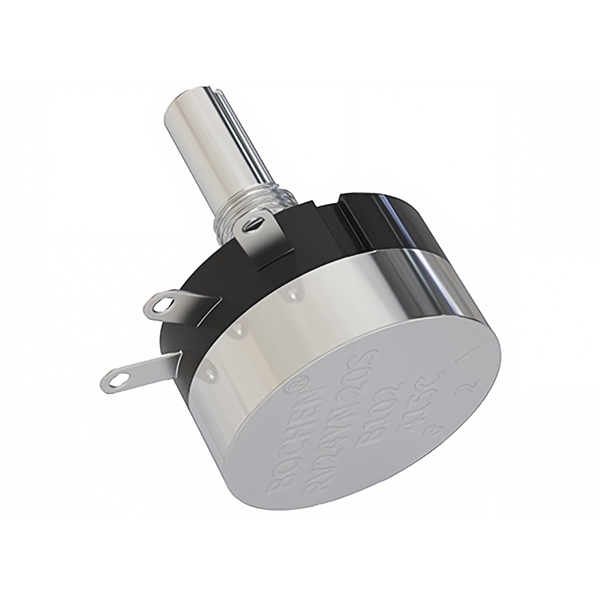

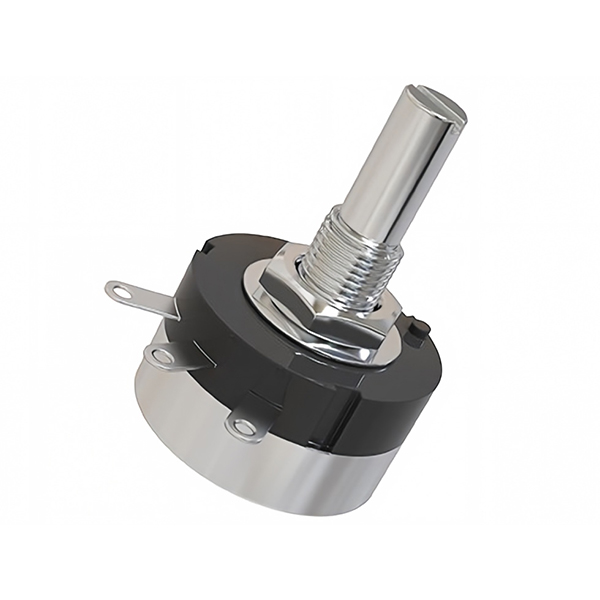

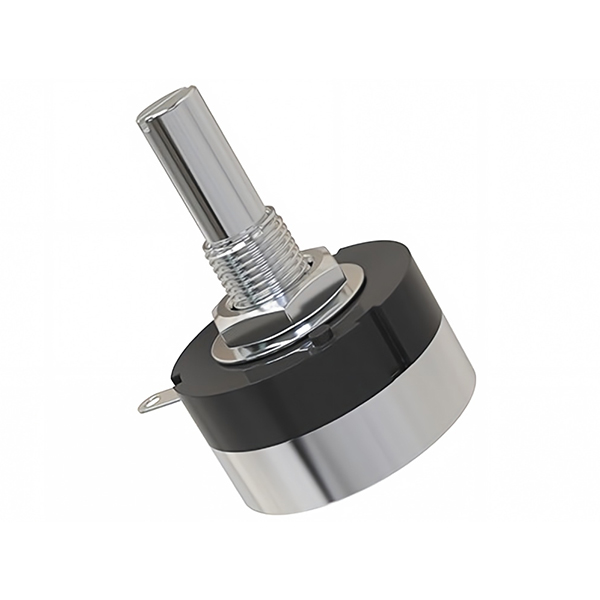

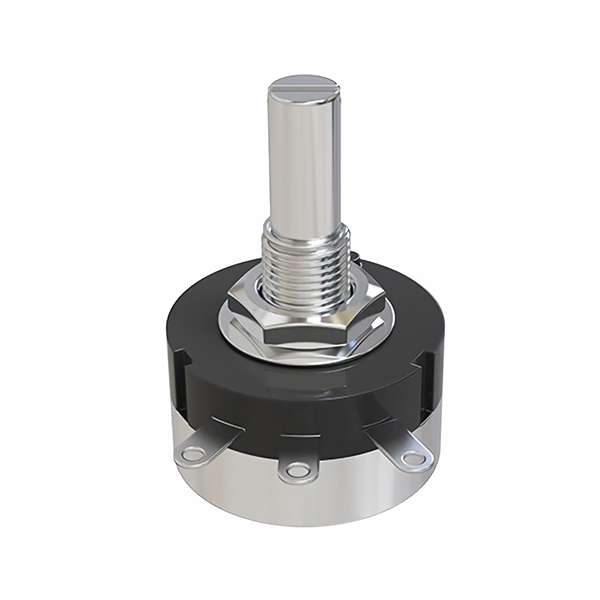

BOCHEN RV24 B102 B103 B502 — однооборотный поворотный потенциометр с углеродной пленкой, 24 мм
Потенциометр с углеродной пленкой RV24 имеет корпус диаметром 24 мм, однооборотный углеродный пленочный элемент и номинальную мощность 0,25 Вт с широким диапазоном сопротивления от 50 Ом до 2 МОм. Разработанный для промышленных панелей управления, он обеспечивает стабильную работу, допуск ±10 % и коэффициент температурной зависимости сопротивления (TCR) ±400 ppm/°C. Возможность выбора типов и размеров валов гарантирует надежную адаптируемость для OEM-производства и промышленных применений.
Описание
маркер
Краткая информация
Углеродный пленочный элемент.
Металлический вал и втулка.
Только для монтажа в панель.
Клеммы с ушками под прямым углом.
Стандартная длина вала — 15 мм или 20 мм.
Промышленные панельные регуляторы с одним витком, диаметром 24 мм.
Описание
Потенциометр с углеродной пленкой RV24 — это надежный однооборотный потенциометр, предназначенный для использования в системах управления на промышленных панелях. Оснащенный углеродным пленочным элементом и имеющий корпус диаметром 24 мм, он обеспечивает стабильную работу при номинальной мощности 0,25 Вт и диапазоне сопротивления от 50 Ом до 2 МОм. Благодаря допуску по сопротивлению ±10 % и температурному коэффициенту ±400 ppm/°C он гарантирует стабильную точность в сложных условиях эксплуатации.

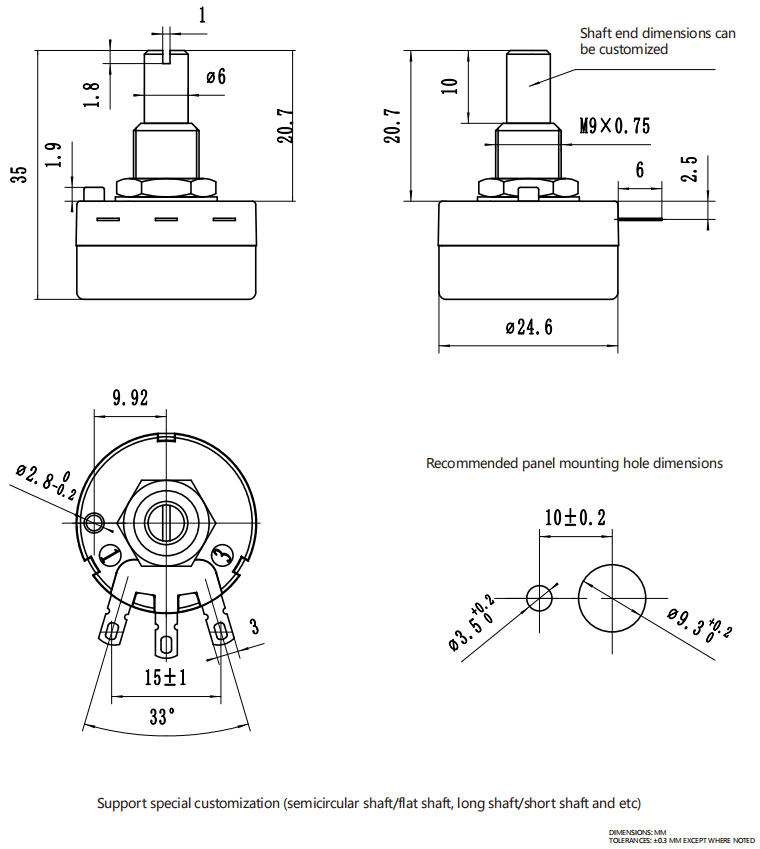

Модель RV24, разработанная с учетом требований высокой точности и надежной работы, поддерживает множество вариантов индивидуальной настройки, включая полукруглый или плоский вал, длинный или короткий вал, а также нестандартные размеры торцов вала, что позволяет адаптировать её для широкого спектра применений в сфере OEM и промышленности.
Технические характеристики
| Электрические характеристики
|
Стандартный диапазон сопротивления | B = 50 Ом–2 МОм; переменный ток = 1 кОм–2 МОм |
| Допустимое отклонение сопротивления | ±10 % | |
| Конечное сопротивление | Не более 3 Ом. | |
| Изменение контактного сопротивления | 3 %R или 5 Ом | |
| Сопротивление изоляции | 100 МОм, 1000 В постоянного тока, 1 минута | |
| Выдерживаемое напряжение | 101,3 кПа, 500 В переменного тока; 8,5 кПа, 250 В переменного тока | |
| Диэлектрическая прочность на уровне моря | 1000 В переменного тока (1 минута) | |
| Угол регулировки | 280° ± 10° | |
| Характеристики окружающей среды
|
Максимальное время воздействия при пайке | 350 °C, 3 секунды |
| Номинальная мощность (макс. 300 вольт) | B = 0,25 Вт | |
| Диапазон рабочих температур | от -10 °C до +85 °C | |
| Температурный коэффициент | ±400 ppm/℃ | |
| Изменение температуры | от -10 °C до +85 °C, 5 циклов работы без нагрузки, ΔR/R ≤ ±10 % | |
| Вибрация | (10–55 Гц, амплитуда 1,5 мм), в 3 направлениях, | |
| Электрическая стойкость при 40 °C | 2H в каждом направлении, ΔR/R ≤ ±2,5 % | |
| Температурные характеристики | При номинальной нагрузке: 1000 ч; ΔR/R ≤ ±10 % | |
| Срок службы при вращении | 85 °C, 30 минут, без нагрузки | |
| Физические характеристики | Механический угол | 15 000 циклов, ΔR/R ≤ ±7 % |
| Пусковой момент | 300° ± 5° | |
| Сила остановки | ≤10 мН·м | |
| Стандартная упаковка | ≤15 мН·м |
Упаковка

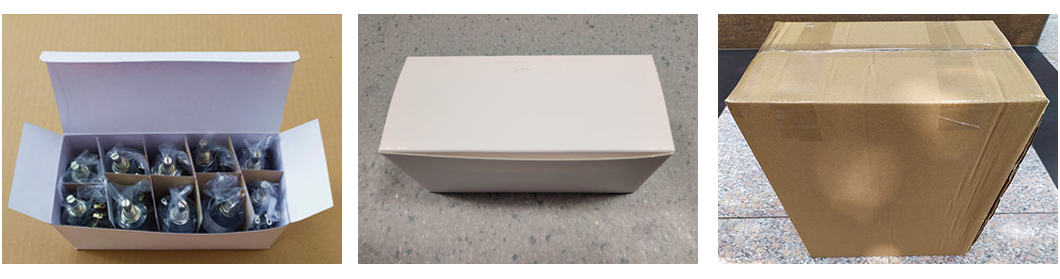

Спецификация упаковки: 1. 20 штук в коробке; 200 штук в коробке; 800 штук в картонной коробке (4 коробки)
Приложения
Аудиооборудование: регуляторы громкости и тембра.
Промышленные системы управления: настройка параметров оборудования, таких как скорость и температура.
Бытовая электроника: настройка параметров радиоприемников, телевизоров и бытовой техники.
Автомобильные системы: приборная панель и система климат-контроля.
Медицинское оборудование: точная настройка параметров диагностического и мониторингового оборудования.
Приборостроение: калибровка и настройка измерительных приборов.
Управление освещением: регулировка яркости и интенсивности освещения.
Робототехника: управление движением и позиционированием в робототехнических системах.
Преимущества
Поставки напрямую с завода, без посредников.
Наличие соответствующих сертификатов, таких как RoHS, REACH и т. д., а также надежная система обеспечения качества.
Достаточные производственные мощности, короткие сроки поставки.
Профессиональная команда по послепродажному обслуживанию.
Возможны услуги OEM и ODM.
