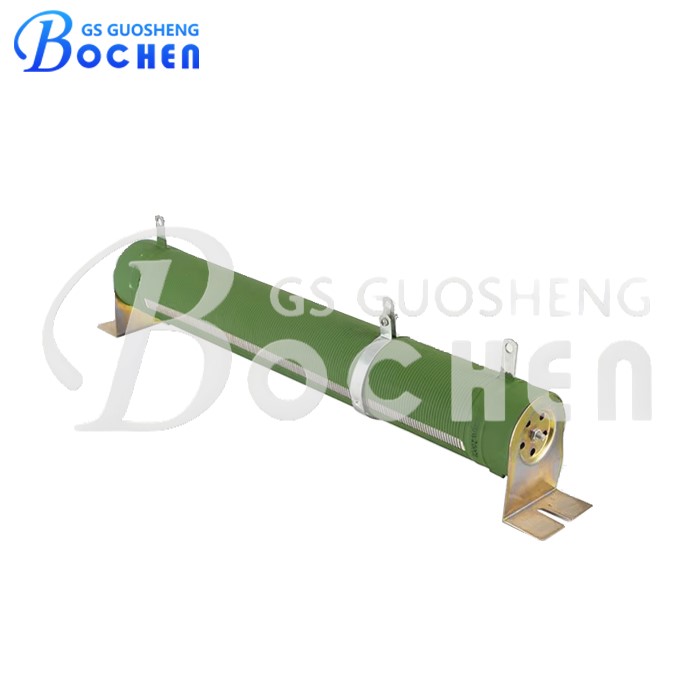

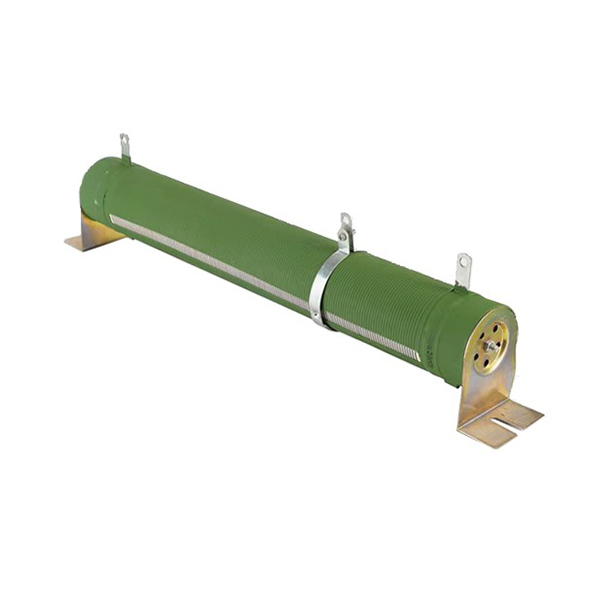

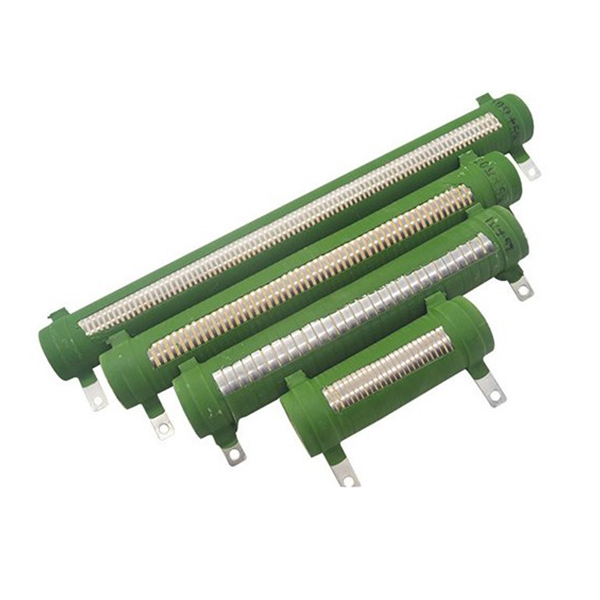

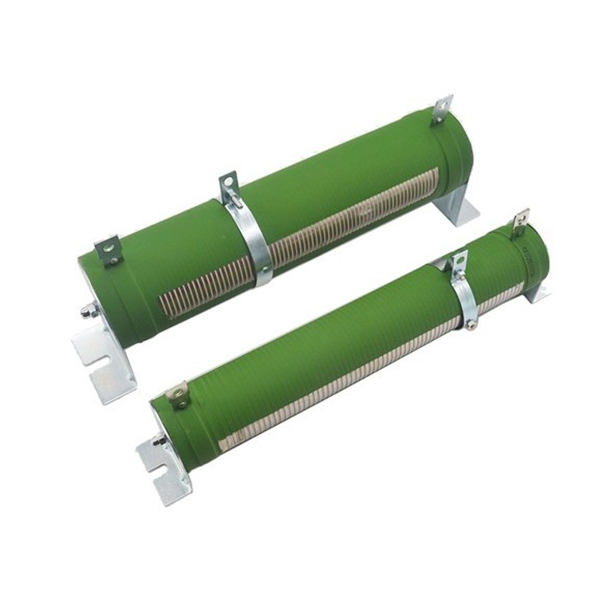

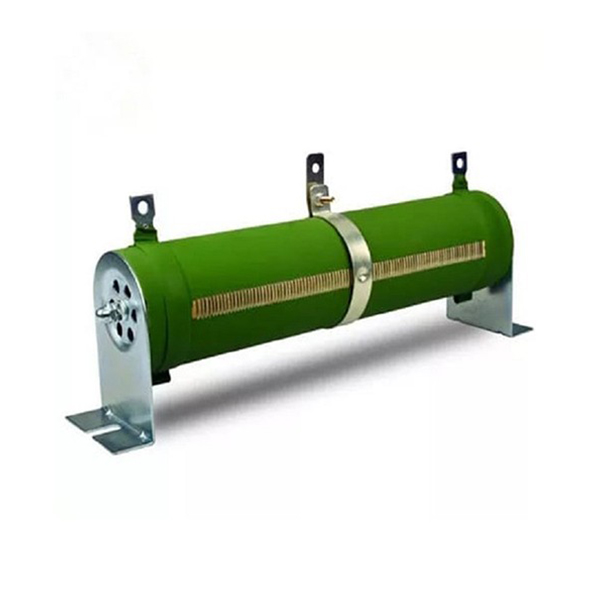

BOCHEN RX20 — реостат с проволочной обмоткой и регулируемой мощностью от 10 Вт до 10 кВт
Резистор с переменным сопротивлением RX20 обеспечивает регулируемое сопротивление с номинальной мощностью от 10 Вт до 10 000 Вт. Изготовленный из проволоки из хромового сплава и покрытый огнестойкой высокотемпературной смолой, он гарантирует долговечность и стабильность работы. Оснащенный центральным поворотным регулятором для плавной настройки, он обеспечивает широкий диапазон сопротивления, устойчивость к влажности и возможность индивидуальной настройки проволочных элементов. Идеально подходит для лабораторий, систем промышленного управления и электронного оборудования, требующего точной регулировки при высокой мощности.
Описание
маркер
Краткая информация
Широкий диапазон мощности — от 10 Вт до 10 000 Вт для удовлетворения разнообразных потребностей различных областей применения.
Прочная конструкция — проволока из хромового сплава, намотанная на высококачественную керамическую основу, обеспечивает длительный срок службы.
Высокая безопасность — покрытие из огнестойкой и термостойкой смолы обеспечивает надежную работу.
Превосходная изоляция — прошла высокотемпературную обработку для обеспечения превосходных электрических характеристик.
Стабильность и универсальность — отличается высокой устойчивостью к влажности и широким диапазоном регулируемого сопротивления.
Индивидуальные настройки — поддерживается смешанная намотка плоской и круглой проволоки для получения заданных значений сопротивления.
Описание

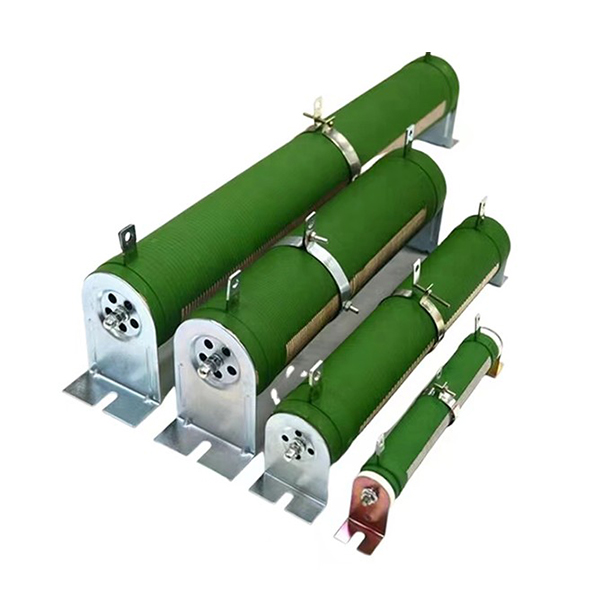

Резистор серии RX20 представляет собой регулируемый компонент высокой мощности, предназначенный для использования в сложных условиях эксплуатации. Имея диапазон номинальной мощности от 10 Вт до 10 000 Вт, он изготовлен с использованием проволоки из хромового сплава в качестве резистивного элемента, что обеспечивает стабильную работу и длительный срок службы. Корпус резистора покрыт огнестойкой высокотемпературной смолой, за исключением зоны скользящего контакта, что обеспечивает превосходную изоляцию и надежность.
Благодаря центральному поворотному механизму регулировки реостат RX20 обеспечивает плавную и точную настройку сопротивления в широком диапазоне значений. Его прочная конструкция гарантирует отличную устойчивость к воздействию влаги и стабильную работу в суровых условиях. Кроме того, эта серия поддерживает различные конфигурации сопротивления — в одном реостате можно комбинировать плоские и круглые проволочные элементы в соответствии с индивидуальными требованиями.
Резистор с переменным сопротивлением RX20, разработанный с учетом универсальности, высокой мощностной нагрузки и возможности точной регулировки, идеально подходит для использования в лабораторных, промышленных и электронных системах управления.
Технические характеристики
| Температурный коэффициент сопротивления: | В пределах ±440 ppm/°C | |
| Номинальная мощность при естественной вентиляции: | 10 Вт ~ 10 000 Вт | |
| Диапазон рабочих температур: | от -25 °C до +225 °C | |
| Диапазон сопротивления (Ом): | См. приведенную ниже таблицу диапазонов сопротивления | |
| Толерантность: | ±5 %, ±10 % в соответствии с приведенной ниже таблицей диапазонов сопротивления | |
| Тип | Значение сопротивления | Толерантность |
| 100W | Один, два, семь | 5% |
| 120W | Один красный провод на семь килоом | 5% |
| 150W | Один красный провод на семь килоом | 5% |
| 200W | Один, два, семь | 5% |
| 300W | Один красный провод на семь килоом | 5% |
| 400W | Один красный провод на семь килоом | 5% |
| 500W | Один, два, семь | 5% |
| 600W | Один, два, семь | 5% |
| 750W | Один красный провод на семь килоом | 5% |
| 1000W | Один красный провод к семи | 5% |
| 1200W | Один красный провод к семи | 5% |
| 1500W | Один красный провод к семи | 5% |
| 2000W | Один красный провод к семи | 5% |
| 2500W | Один красный провод к семи | 5% |

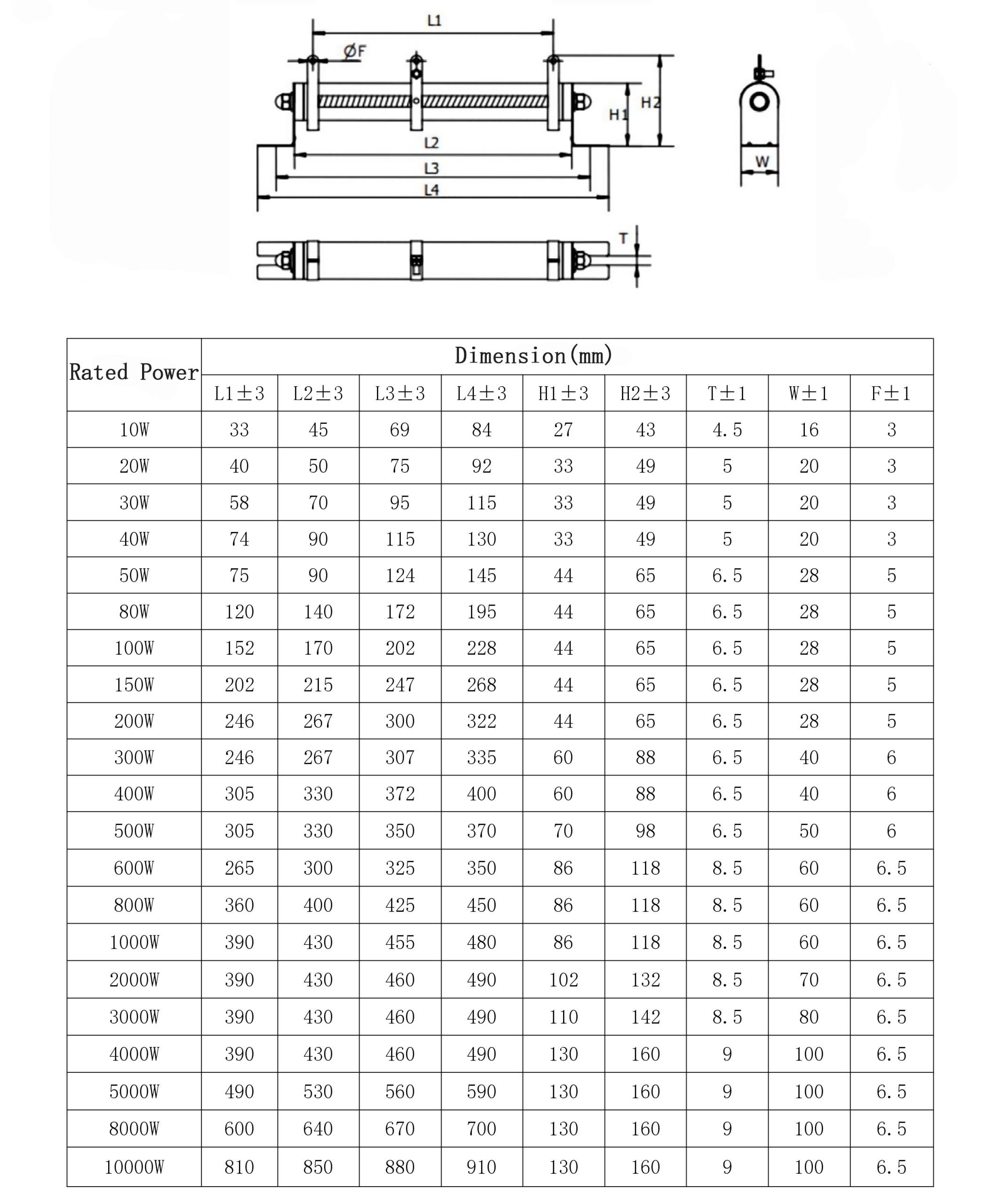

Размер
Применение
Резистор с переменным сопротивлением RX20 широко применяется в системах, где требуется регулируемое сопротивление и высокая мощностная нагрузка. Типичные области применения включают:
Силовая электроника — ограничение тока, регулирование нагрузки и управление мощностью.
Тестирование и калибровка — Регулируемое сопротивление для тестирования электрических цепей, проведения лабораторных экспериментов и калибровки систем.
Промышленное оборудование — моторные приводы, регулирование скорости, сварочные аппараты и управление нагревом.
Образование и научные исследования — учебные комплекты, учебные лаборатории и научно-исследовательские приборы, требующие регулировки нагрузки.
Энергетические системы — нагрузочные стенды, испытания систем возобновляемой энергетики и регулирование напряжения.
Благодаря высокой надежности, взрывозащищенной конструкции и широкому диапазону сопротивления данное устройство подходит как для промышленного, так и для образовательного применения.
Преимущество
• Поставки напрямую с завода, без посредников.
• Наличие соответствующих сертификатов, таких как RoHS, REACH и т. д., а также надежная система обеспечения качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная служба послепродажного обслуживания.
• Возможны услуги OEM и ODM.
