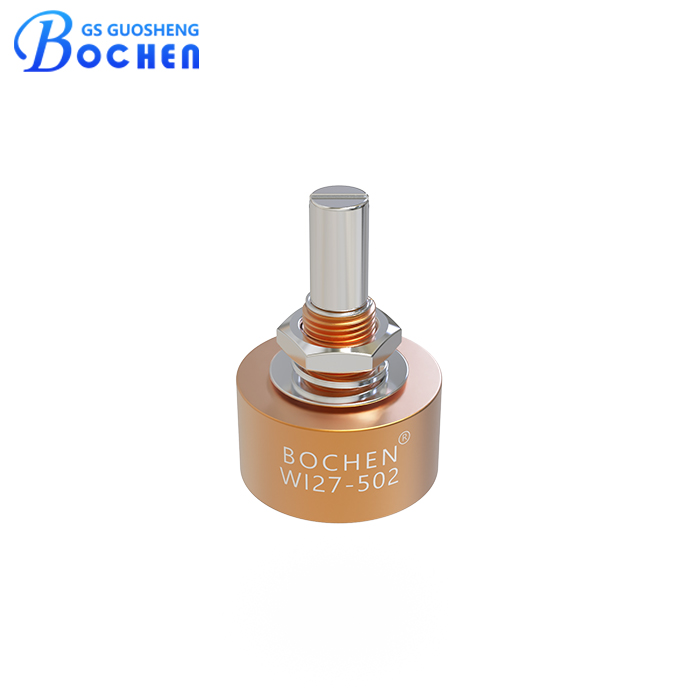

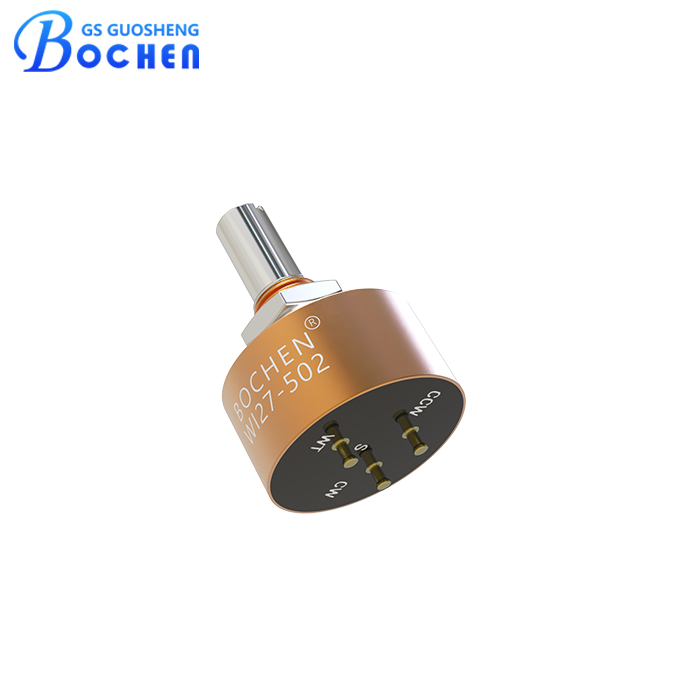

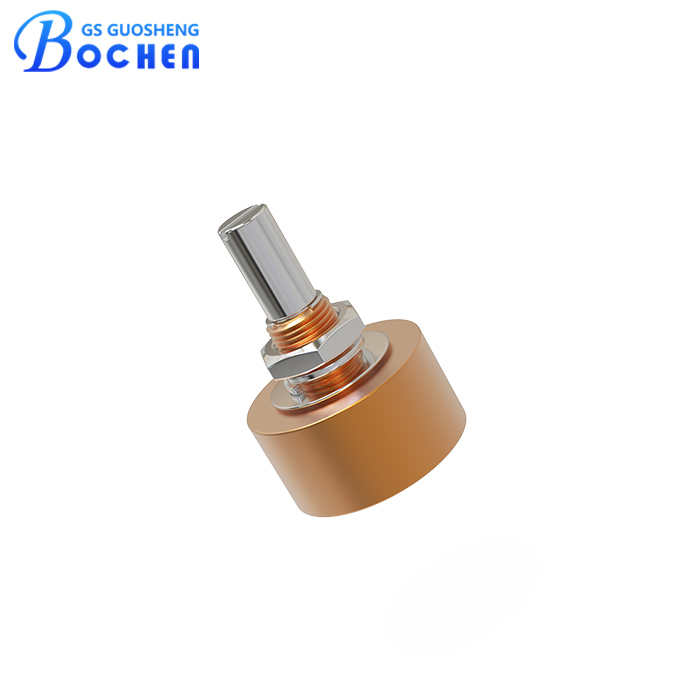

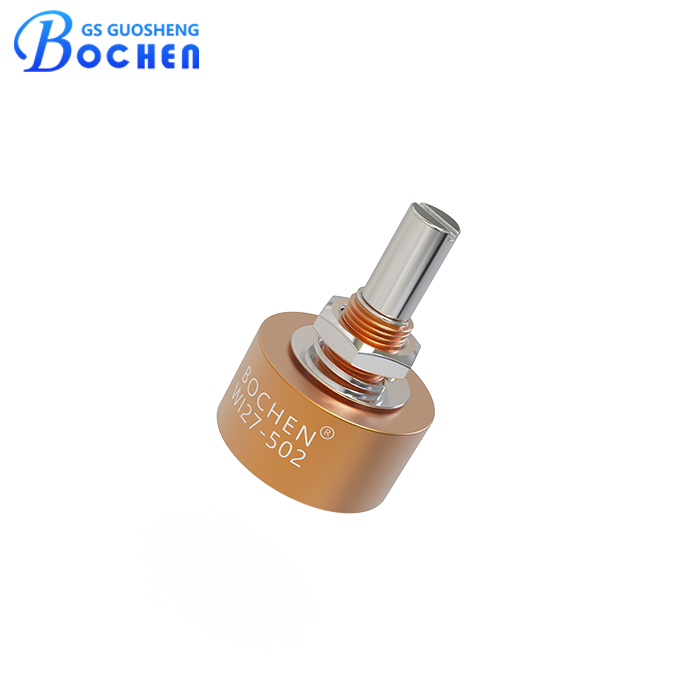

BOCHEN WI27-1 10kb 1w 10k 20k 30k 40k Ом Прецизионный поворотный потенциометр из проводящего пластика
Потенциометр из проводящего пластика WI27-1 обеспечивает точное управление сопротивлением в широком диапазоне от 10 Ом до 2 МОм с допуском ±10% и плавным электрическим ходом 340°. Созданный для надежной работы, он выдерживает вибрацию, удары и экстремальные температуры. Этот долговечный потенциометр идеально подходит для промышленной автоматизации, контрольно-измерительных приборов и аудиосистем, обеспечивая стабильную работу и длительный срок службы.
Описание
маркер
Краткие характеристики
Однооборотный.
Тип монтажа: на втулку (Bushing Mount).
Корпус из золотистого алюминиевого сплава.
Диапазон номинального сопротивления 10 Ом ~ 2 МОм.
Номинальная мощность 1 Вт при 70°C.
Компактный размер, передовые технологии проектирования
Потенциометр из проводящего пластика 7/8" (22,2 мм).
Описание
Потенциометр из проводящего пластика WI27-1 — это высокопроизводительное решение для поворотного управления, разработанное для требовательных промышленных и электронных приложений. Благодаря корпусу из золотистого алюминиевого сплава, диапазону номинального сопротивления от 10 Ом до 2 МОм с жестким допуском ±10% и отличному температурному коэффициенту ±100 ppm/°C, он обеспечивает стабильную и точную регулировку сопротивления. С электрическим ходом 340° ± 3° и непрерывным механическим вращением на 360°, WI27-1 гарантирует плавную работу и точное управление.
Разработанный для долговечности, он обладает номинальной мощностью 1 Вт при 70°C, длительным электрическим ресурсом в 1000 часов при номинальной нагрузке и превосходной устойчивостью к вибрации и ударам. Его прочная конструкция выдерживает суровые условия эксплуатации от -55°C до +125°C, сохраняя при этом надежную работу с минимальными изменениями сопротивления.
Компактный и универсальный, WI27-1 широко используется в приборостроении, системах автоматизации, аудиооборудовании и промышленных контроллерах. Потенциометр поддерживает установку индивидуальных механических ограничителей, различные варианты валов и поставляется в стандартной упаковке по 10 штук в коробке, что делает его надежным выбором для задач точной настройки и обратной связи.
Спецификация
| Электрические характеристики | Диапазон номинальных сопротивлений | 10 Ом ~ 2 МОм |
| Допуск сопротивления | ±10% | |
| Изменение контактного сопротивления | 3%R или 5 Ом | |
| Сопротивление изоляции | 100 МОм, 500 В пост. тока. 1 минута | |
| Выдерживаемое напряжение | 101,3 кПа, 500 В перем. тока; 8,5 кПа, 300 В перем. тока | |
| Диэлектрическая прочность на уровне моря | 500 В перем. тока (1 минута) | |
| Электрический ход | 340° ± 3° | |
| Угол регулировки | 360°±3° | |
| Экологические характеристики | Макс. время воздействия при пайке | 250℃, 10 секунд |
| Номинальная мощность (макс. 300 вольт) | 70℃, 1 Вт; 125℃, 0 Вт | |
| Диапазон рабочих температур | -55°C ~ + 125°C | |
| Температурный коэффициент | ±100 ppm /°C | |
| Изменение температуры | (-55℃～+125℃), после 5 циклов без нагрузки,
ΔR/R≤±10% |
|
| Вибрация | (10-50 Гц, амплитуда 1,5 мм), 3 направления,
по 2 ч в каждом направлении, ΔR/R≤±10% |
|
| Удар | 100G, ΔR/R≤±2% | |
| Электрическая износостойкость при 70℃ | 1000 часов при 70℃ номинальной мощности; ΔR≤±3%R | |
| Физические характеристики | Механический угол | 360° непрерывный (опционально механические ограничители
340° ± 3°) |
| Пусковой момент | ≤10 мН·м | |
| Ограничительный момент | ≤15 мН·м | |
| Стандартная упаковка | 10 шт./коробка |

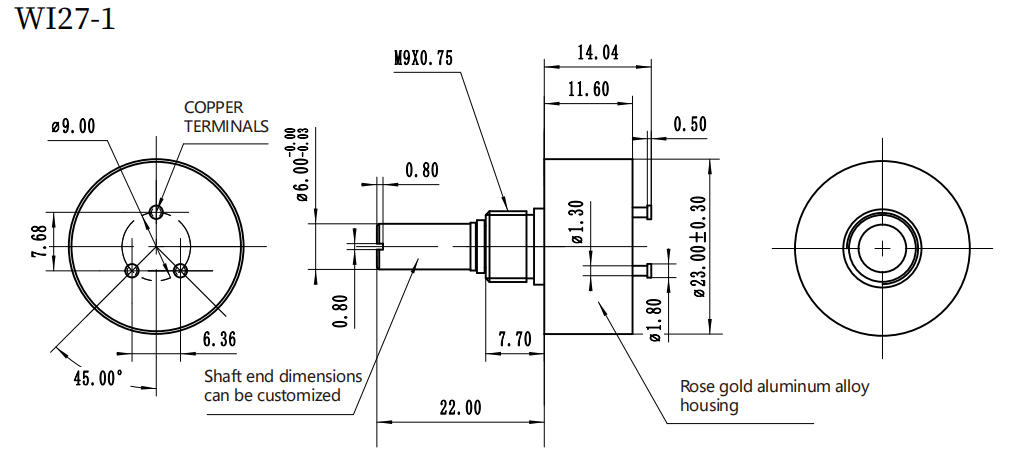

Размеры
Размеры указаны в мм, допуски ±0,30 мм, если не указано иное.

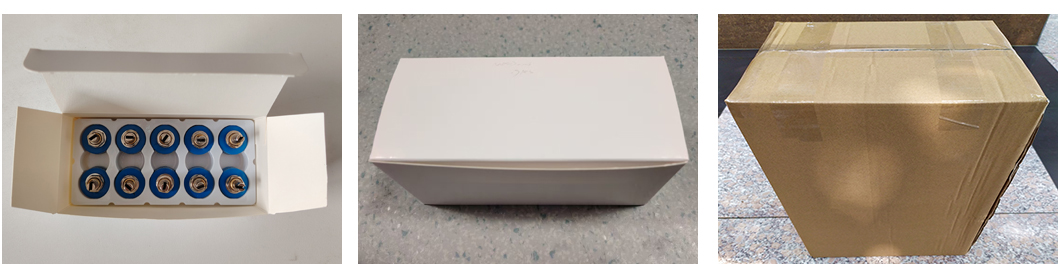

Упаковка
Спецификация упаковки: 10 шт./кор.
Применение
Проводящий пластиковый потенциометр WI27 — это универсальный компонент, используемый в различных областях благодаря своей точности и надежности.
1. Промышленная автоматизация
Используется в системах управления для точного позиционирования и перемещения.
Распространены в роботизированных манипуляторах и станках с ЧПУ.
2. Автомобильная промышленность
Используются в датчиках положения дроссельной заслонки, датчиках положения педалей и датчиках угла поворота рулевого колеса.
Помогают обеспечить точное управление системами двигателя и трансмиссии.
3. Медицинское оборудование
Применяется в таких медицинских устройствах, как инфузионные насосы, аппараты ИВЛ и оборудование для визуализации.
Обеспечивает точный контроль и измерение критически важных параметров.
4. Аэрокосмическая и оборонная промышленность
Используется в системах управления полетом, навигационных приборах и системах управления вооружением.
Обеспечивает надежную работу в суровых условиях эксплуатации.
5. Потребительская электроника
Встречается в аудиооборудовании, игровых устройствах и системах домашней автоматизации.
Улучшает пользовательский интерфейс благодаря точному контролю громкости, настройки и других параметров.
6. Контрольно-измерительное оборудование
Является неотъемлемой частью таких устройств, как осциллографы, генераторы сигналов и мультиметры.
Обеспечивает точность измерений и калибровки.
7. Системы возобновляемой энергии
Применяются в системах управления ветряными турбинами и системах слежения за солнцем.
Оптимизируют эффективность выработки энергии.
8. Морское и шельфовое оборудование
Используется в навигационных системах, системах управления двигателем и лебедками.
Обеспечивает надежную работу в морских условиях.
Преимущества
• Прямые поставки с завода, без посредников.
• Наличие сертификатов, таких как RoHS, REACH и др., а также гарантия высочайшего качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная команда послепродажного обслуживания.
• Доступны услуги OEM и ODM.
