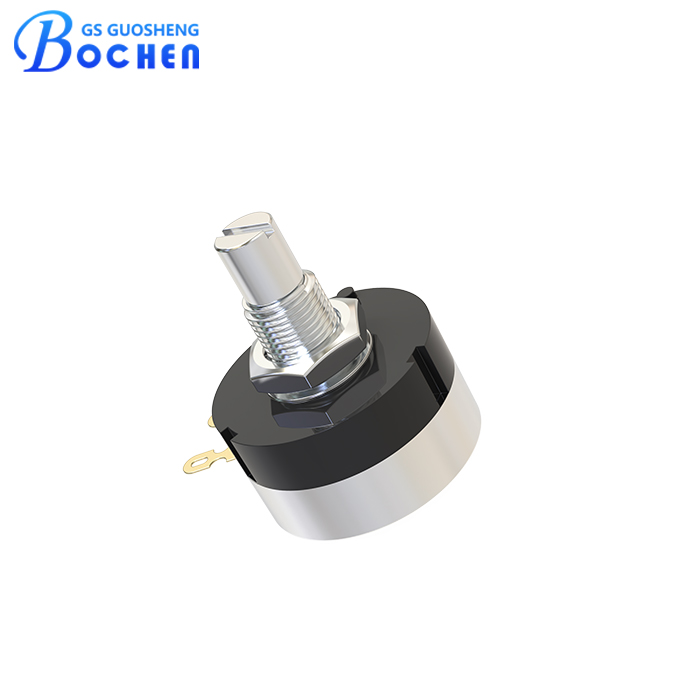

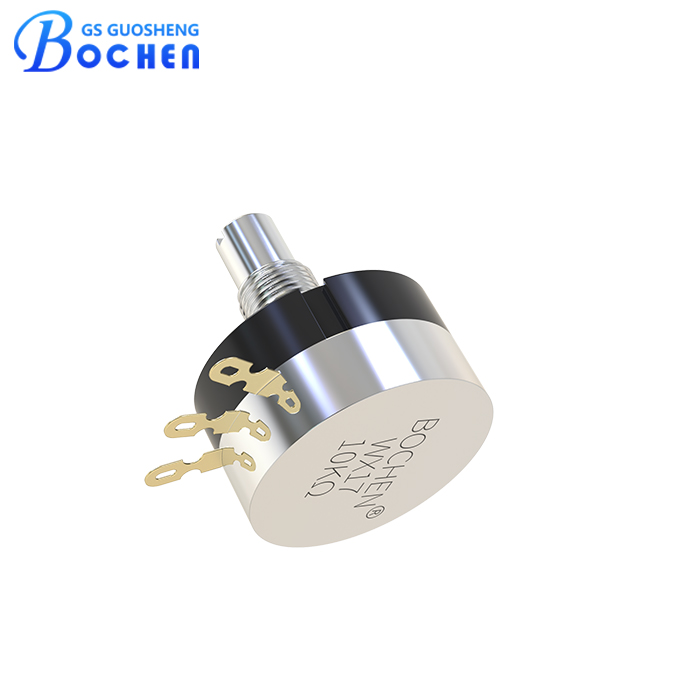

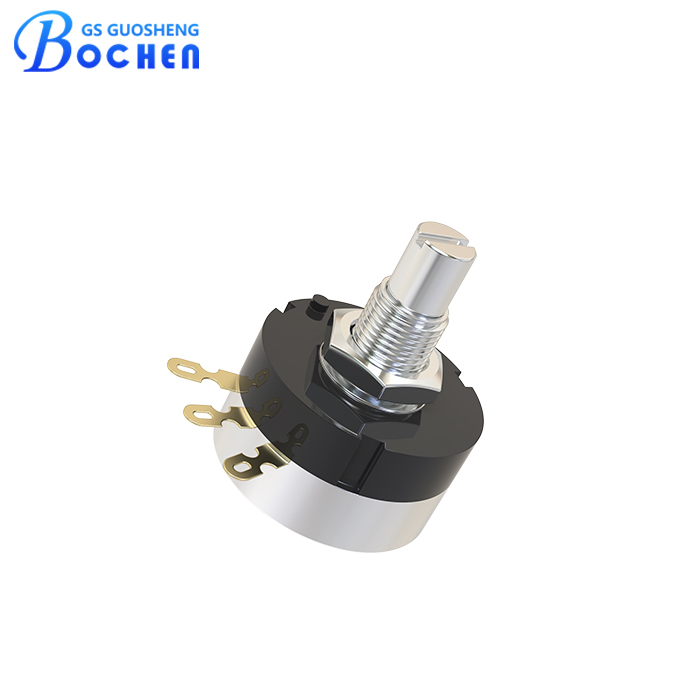

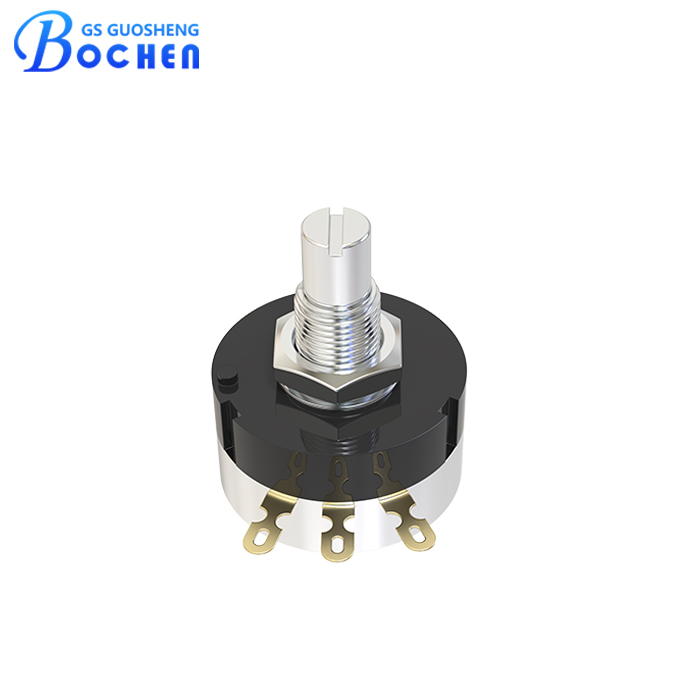

BOCHEN WX17 — прецизионный поворотный резистор, 2 Вт, 5 кОм, 10 кОм — поворотный потенциометр
Прецизионный проволочно-намоточный потенциометр WX17 обеспечивает мощность 2 Вт, однооборотную регулировку и диапазон сопротивления от 100 Ом до 10 кОм с допуском ±5 %, линейностью 0,25 % и стабильностью ±50 ppm/°C. Этот надежный и настраиваемый потенциометр поддерживает различные типы валов и нестандартные длины валов, что делает его идеальным решением для точного управления и промышленного применения.
Описание
маркер
Особенности
• Высокая точность и стабильность — обеспечивает точную и стабильную регулировку сопротивления.
• Длительный срок службы — прочная конструкция с проволочной обмоткой выдерживает длительную эксплуатацию.
• Плавная и надежная работа — низкий уровень шума и минимальные колебания сопротивления.
• Широкий спектр применения — подходит для промышленности, автомобилестроения, медицины и связи.
Описание
Прецизионный проволочно-мотаный потенциометр WX17 — это высокопроизводительное решение, разработанное для сложных промышленных и приборостроительных задач. Обладая номинальной мощностью 2 Вт, однооборотной регулировкой и диапазоном сопротивления от 100 Ом до 10 кОм, он обеспечивает высокую точность с допуском сопротивления ±5 %, линейностью 0,25 % и превосходным температурным коэффициентом ±50 ppm/°C. Благодаря использованию прочных материалов и передовых технологий производства потенциометр WX17 гарантирует стабильную и надежную работу даже в суровых условиях эксплуатации.
Помимо прочной конструкции, модель WX17 поддерживает специальные возможности настройки, в том числе различные варианты валов (полукруглый вал, плоский вал, длинный вал, короткий вал и т. д.) и настраиваемую длину вала (20 мм, 16 мм, 25 мм и др.). Такая гибкость делает эту модель идеальным выбором для прецизионного управления, калибровки и регулировки в широком спектре профессиональных применений.
Технические характеристики
| Электрические характеристики | Стандартный диапазон сопротивления | 100 Ом–10 кОм |
| Допустимое отклонение сопротивления | ±5 % | |
| Линейность | 0,25 % | |
| Эффективный ход электродвигателя | 280°±5 °C | |
| Сопротивление терминала | Макс. 5 Ом | |
| Шум вращения | 3 %R или 5 Ом | |
| Сопротивление изоляции | 100 МОм, 500 В постоянного тока, 1 минута | |
| Выдерживаемое напряжение | 101,3 кПа, 500 В переменного тока; 8,5 кПа, 300 В переменного тока | |
| Характеристики окружающей среды | Номинальная мощность (макс. 300 вольт) | 2 Вт (70 °C), 0 Вт (125 °C) |
| Диапазон рабочих температур | от -40 °C до +125 °C | |
| Температурный коэффициент | ±50 ppm/℃ | |
| Изменение температуры | от -55 °C до +125 °C, 5 циклов работы без нагрузки, ΔR/R ≤ ±5 % | |
| Столкновение | 390 м/с², 4000 циклов, R ≤ ±2 % R | |
| Вибрация | (10–50 Гц, амплитуда 1,5 мм), 3 направления, 2H в каждом направлении, ΔR/R ≤ ±3 % |
|
| Электрическая стойкость при 70 °C | 2 Вт, 1000 ч, ΔR ≤ ±2 %R | |
| Срок службы при вращении | 200 (циклов), ΔR ≤ ±2 % R | |
| Физические характеристики | Механический угол | 300° ± 5° |
| Пусковой момент | ≤10 мН·м | |
| Сила остановки | ≤15 мН·м |

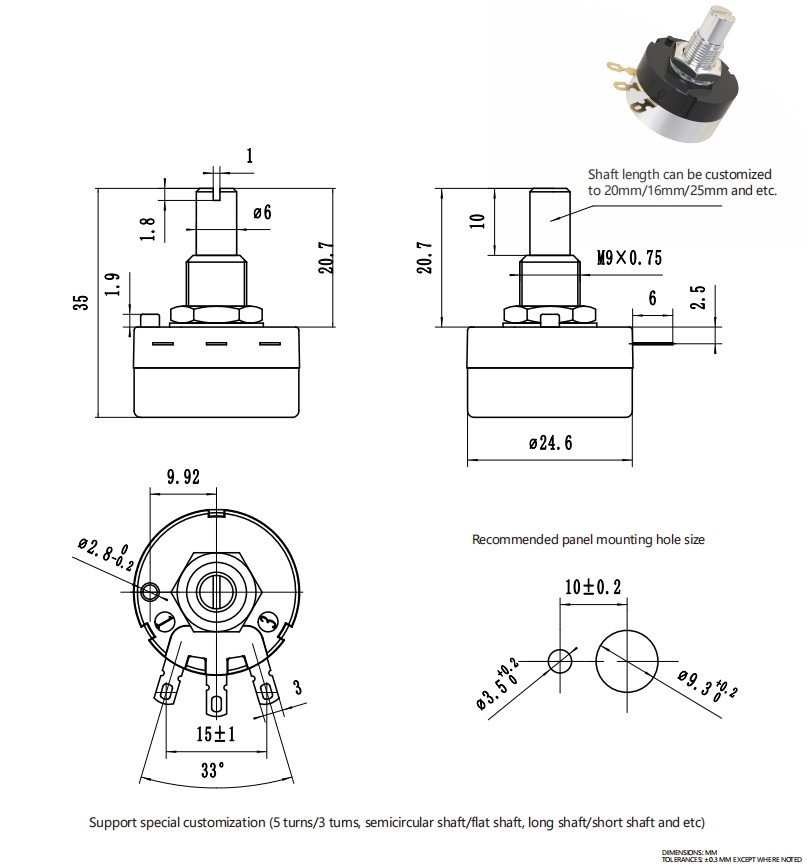

Размер

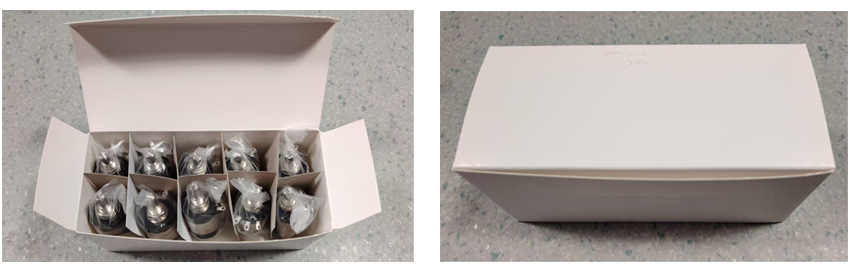

Упаковка
Характеристики упаковки: 10 штук в коробке
Применение
Промышленные системы управления
Используется в регуляторах скорости двигателей, сервосистемах и оборудовании для автоматизации
Обеспечивает точную регулировку скорости, положения и напряжения
Источники питания и стабилизаторы напряжения
Регулирует источники питания с переменной мощностью для обеспечения стабильного выходного напряжения
Эффективно адаптирует условия нагрузки для различных областей применения
Аудиооборудование
Незаменимы в профессиональных усилителях, микшерах и эквалайзерах
Используется для регулировки громкости, настройки тембра и настройки сигнала
Приборы для испытаний и измерений
Ключевой компонент осциллографов, генераторов сигналов и калибровочного оборудования
Обеспечивает точную настройку сопротивления для проведения точных измерений и испытаний
Медицинские изделия
Используется в медицинской визуализации, мониторинге состояния пациентов и диагностических системах
Обеспечивает точное регулирование напряжения и сигнала для критически важных задач
Средства связи
Встраиваются в радиочастотные (РЧ) устройства, антенные тюнеры и приемопередатчики
Оптимизирует согласование и настройку сигнала для повышения эффективности связи
Автомобильная электроника
Применяется при калибровке датчиков, управлении исполнительными механизмами и распределении электроэнергии
Способствует оптимизации рабочих характеристик и эффективности транспортного средства
Преимущество
• Поставки напрямую с завода, без посредников.
• Наличие соответствующих сертификатов, таких как RoHS, REACH и т. д., а также надежная система обеспечения качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная служба послепродажного обслуживания.
• Возможны услуги OEM и ODM.
