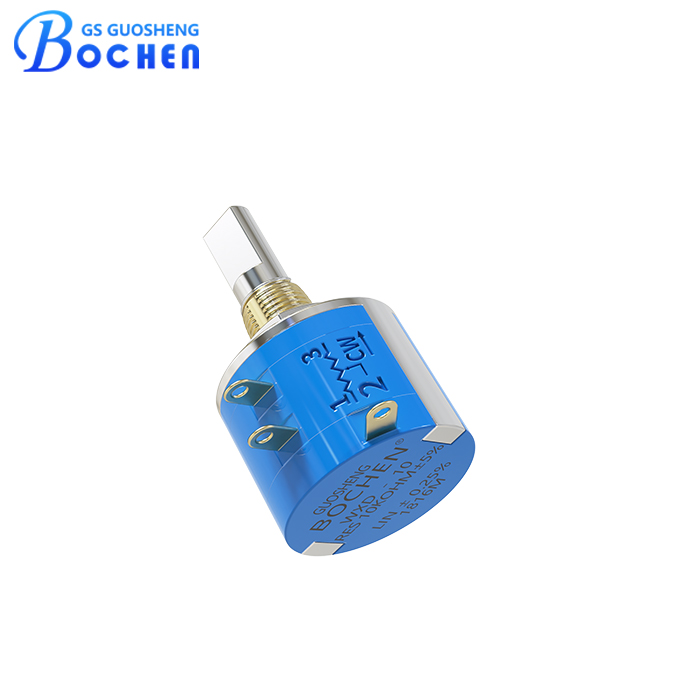

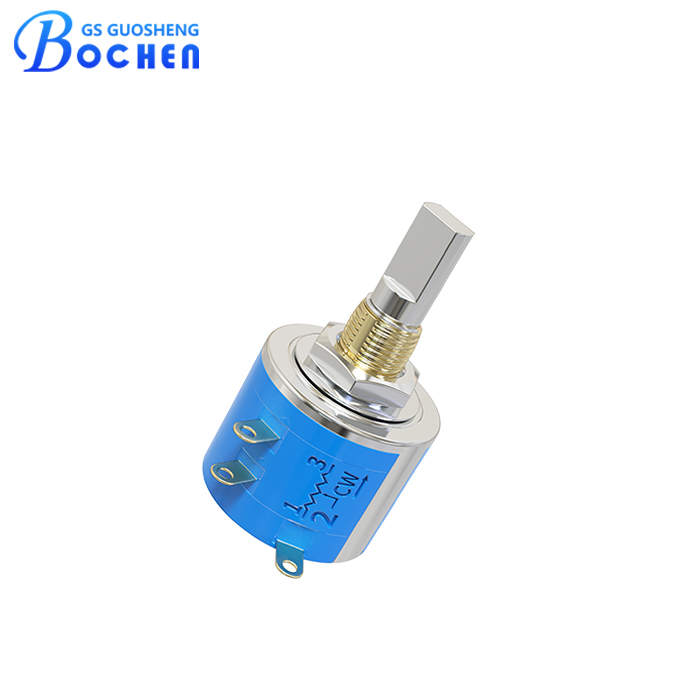

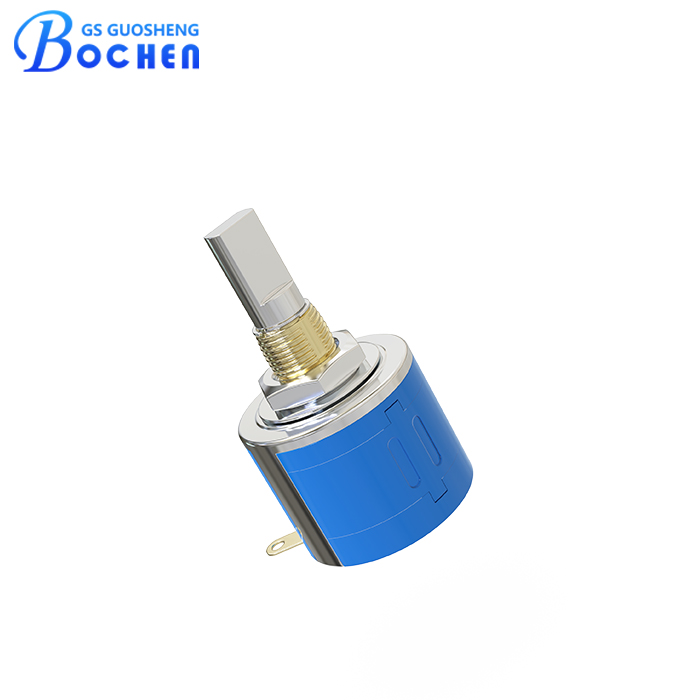

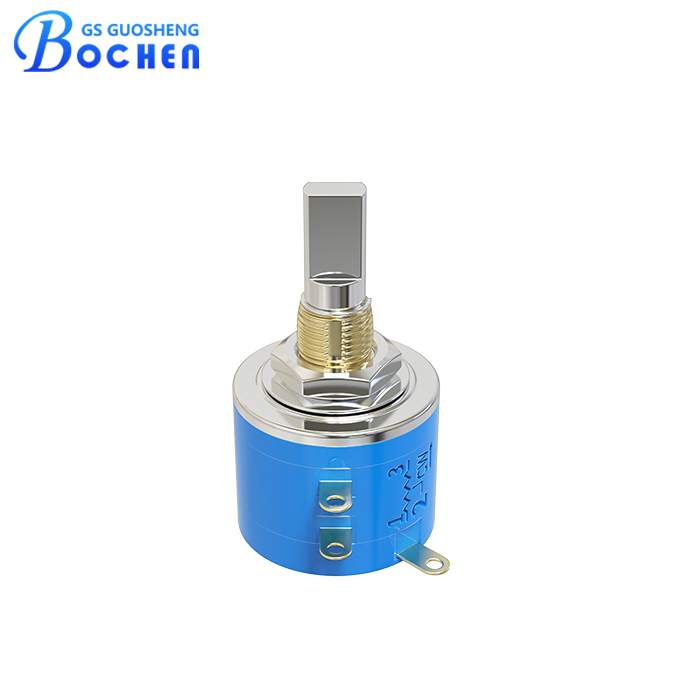

BOCHEN WXD10, 2 Вт, 10 кОм, 10 витков, прецизионный проволочный потенциометр с плоским валом
Прецизионный проволочно-мотаный потенциометр WXD10 обеспечивает мощность 2 Вт, 10-оборотный механизм управления и широкий диапазон сопротивления 100 Ом–100 кОм с допуском ±5 % и линейностью 0,25 %. Конструкция с плоским валом обеспечивает стабильность и точность, а возможности индивидуальной настройки (3-витковый/5-витковый, полукруглый или плоский вал, длинный/короткий вал) делают его идеальным решением для применения в промышленности, приборостроении и автоматизации.
Описание
маркер
Особенность
Номинальная мощность — 2 Вт.
Тип проволочного элемента.
Широкий диапазон сопротивления: от 100 Ом до 100 кОм, допуск 5 %.
Независимая линейность 0,25 %.
Возможна специальная настройка (5 витков/3 витка, полукруглая ось, длинная ось/короткая ось и т. д.).
Описание
Прецизионный проволочно-мотаный потенциометр WXD10 разработан для применения в системах, требующих высокой точности и стабильности. Благодаря конструкции с плоским валом, номинальной мощности 2 Вт и 10-оборотному ходу он обеспечивает широкий диапазон сопротивления от 100 Ом до 100 кОм, допуск сопротивления ±5 % и линейность 0,25 %. Его температурный коэффициент ±100 ppm/°C гарантирует стабильную работу в различных условиях.
Модель WXD10, разработанная для промышленных систем, систем контрольно-измерительных приборов и систем автоматизации, поддерживает варианты с 3 и 5 оборотами и предлагает широкие возможности настройки вала (полукруглый, плоский, длинный или короткий). Сочетая в себе прочность и точность, она представляет собой надежное решение для сложных задач управления и калибровки.
Технические характеристики
| Электрические характеристики | Диапазон номинального сопротивления | 100 Ом ~ 100 кОм |
| Допустимое отклонение сопротивления | ±5 % | |
| Независимая линейность | ±0,25 % | |
| Эффективное путешествие | ≥3600°–10° | |
| Сопротивление терминала | ≤0,2 %R или 5 Ом | |
| Шум | ≤3 %R или 3 Ом | |
| Сопротивление изоляции | R ≥ 1 ГОм | |
| Выдерживаемое напряжение | 101,3 кПа — 710 В, 8,5 кПа — 470 В | |
| Характеристики окружающей среды | Номинальная мощность | 2 Вт при +70 °C, 0 Вт при +125 °C |
| Диапазон температур | от -55 °C до +125 °C | |
| Температурный коэффициент | ±100 ppm/℃ | |
| Изменение температуры | ΔR ≤ 2 % R, Δ(Uab/Uac) ≤ ±1 % | |
| Вибрация | 390 м/с², 4000 циклов, R ≤ ±1 %R | |
| Столкновение | 10–500 Гц, 0,75 мм или 98 м/с², 6 ч; ΔR ≤ ±1 % R; Δ(Uab/Uac) ≤ ±2 % | |
| Категория «Климат» | ΔR ≤ ±3 % R, R1 ≥ 100 МОм | |
| Электрическая стойкость при температуре 70 °C | 2 Вт, 1000 ч, ΔR ≤ ±3 %R | |
| Механическая выносливость | 10 000 циклов, ΔR ≤ ±3 % R | |
| Устойчивая влажная жара | ΔR ≤ ±3 % R, R1 ≥ 100 МОм | |
| Физические характеристики | Общий механический ход | 3600° ± 10° |
| Пусковой момент | ≤36 мН·м | |
| Крутящий момент сцепления | ≤300 мН·м |

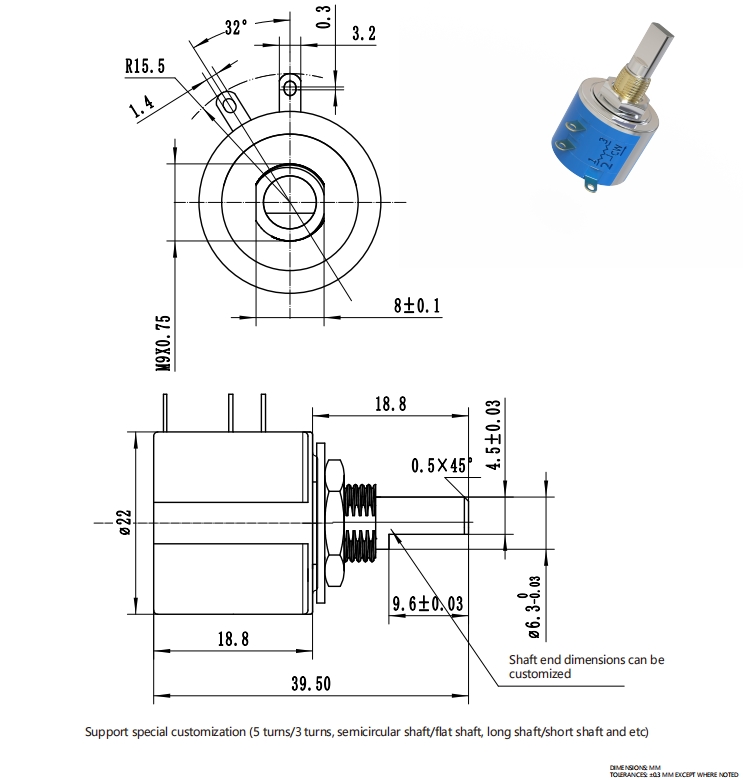

Размер

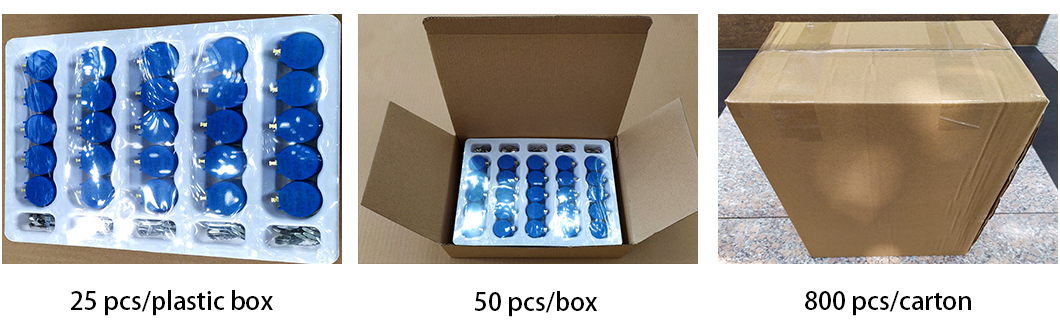

Упаковка
Характеристики упаковки: 20 штук в коробке, 50 штук в коробке.
Применение
Проволочный потенциометр WXD10 широко применяется в:
• Промышленные системы управления: настройка параметров в ПЛК и системах промышленной автоматизации.
• Медицинское оборудование: точное управление в диагностическом оборудовании и системах мониторинга состояния пациентов.
• Измерительные приборы: калибровка и настройка уровней сигнала.
• Телекоммуникационное оборудование: точная настройка целостности сигнала в устройствах связи.
Благодаря прочной конструкции и высокой точности данное устройство подходит для применения в различных отраслях промышленности, где требуется надежная и точная регулировка сопротивления.
Преимущество
• Поставки напрямую с завода, без посредников.
• Наличие соответствующих сертификатов, таких как RoHS, REACH и т. д., а также надежная система обеспечения качества.
• Достаточные производственные мощности, короткие сроки поставки.
• Профессиональная служба послепродажного обслуживания.
• Возможны услуги OEM и ODM.
