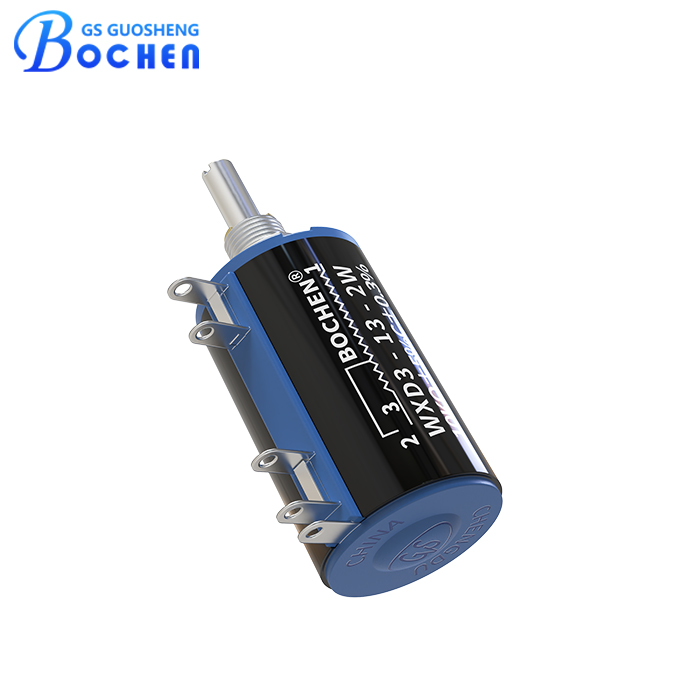

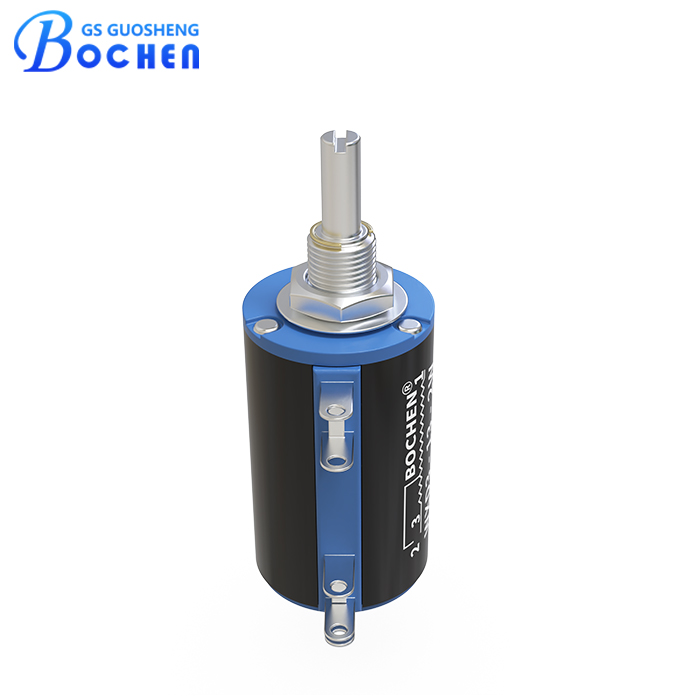

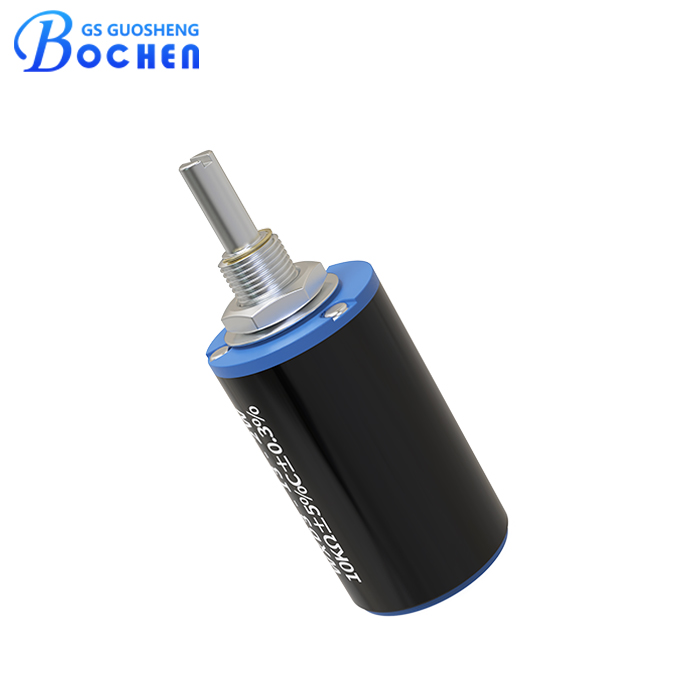

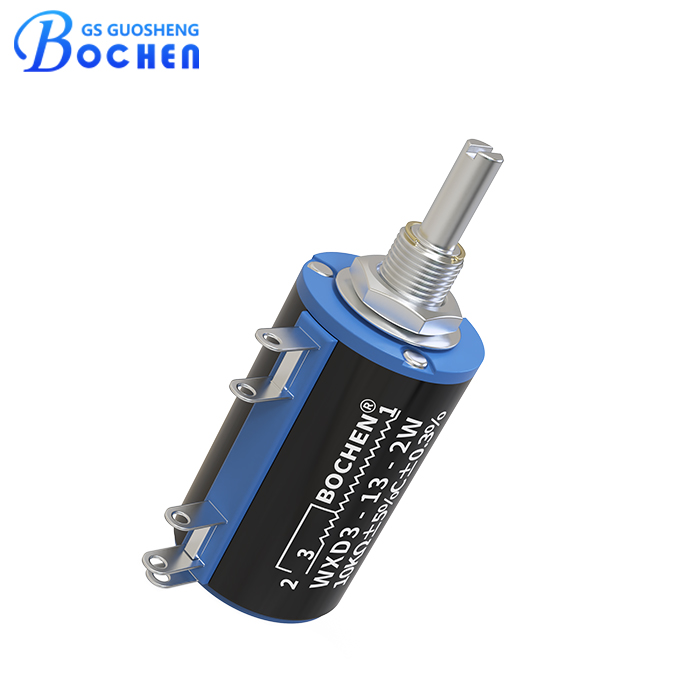

BOCHEN WXD3-13 2 Вт, 10 кОм, 22 кОм, 47 кОм, 10 витков — прецизионный проволочно-обмоточный потенциометр
Прецизионный проволочно-намоточный потенциометр WXD3-13 отличается высокой точностью, стабильностью и плавной 10-оборотной регулировкой при номинальной мощности 2 Вт. Благодаря широкому диапазону сопротивления от 100 Ом до 100 кОм, допуску ±5 % и линейности 0,3 % он идеально подходит для калибровки приборов, систем автоматизации и систем прецизионного управления. Возможность выбора вала по индивидуальному заказу обеспечивает универсальность при использовании в различных областях.
Описание
маркер
Особенность
10-оборотовый прецизионный проволочный потенциометр.
Независимая линейность 0,3 %.
В наличии имеются валы диаметром 16 мм и 20 мм.
Широкий диапазон сопротивления: от 100 Ом до 100 кОм, допуск 5 %.
Высокая коррозионная стойкость, высокая механическая прочность, надежная работа и длительный срок службы.
Описание
Прецизионный проволочно-намоточный потенциометр WXD3-13 разработан для применения в условиях, требующих высокой точности и долгосрочной стабильности. Благодаря номинальной мощности 2 Вт и 10-оборотному механизму регулировки он обеспечивает плавное и точное управление в широком диапазоне сопротивления от 100 Ом до 100 кОм. Этот потенциометр, разработанный с линейностью 0,3 % и температурным коэффициентом ±100 ppm/°C, гарантирует надежную работу даже в сложных условиях эксплуатации.
Стандартные модели поставляются с валами длиной 16 мм и 20 мм, а для удовлетворения конкретных требований к монтажу доступны индивидуальные варианты, такие как плоские или полукруглые валы, а также удлинённые или укороченные версии. Модель WXD3-13 хорошо подходит для калибровки приборов, испытательного оборудования, систем автоматизации и прецизионных контуров управления.
Технические характеристики
| Электрические характеристики | Стандартный диапазон сопротивления | 100 Ом ~ 100 кОм |
| Допустимое отклонение сопротивления | ±5 % | |
| Независимая линейность | ±0,3 % | |
| Эффективный электрический ход | ≥3600°–10° | |
| Сопротивление терминала | ≤0,2 %R или 5 Ом | |
| Шум | ≤3 %R или 3 Ом | |
| Сопротивление изоляции | R ≥ 1 ГОм | |
| Выдерживаемое напряжение | 101,3 кПа — 710 В, 8,5 кПа — 470 В | |
| Характеристики окружающей среды | Номинальная мощность | 2 Вт при +70 °C, 0 Вт при +125 °C |
| Диапазон температур | от -55 °C до +125 °C | |
| Температурный коэффициент | ±100 ppm/℃ | |
| Изменение температуры | ΔR ≤ 2 % R, Δ(Uab/Uac) ≤ ±1 % | |
| Вибрация | 390 м/с², 4000 циклов, R ≤ ±1 %R | |
| Столкновение | 10–500 Гц, 0,75 мм или 98 м/с², 6 ч; ΔR ≤ ±1 % R; Δ(Uab/Uac) ≤ ±2 % | |
| Категория «Климат» | ΔR ≤ ±3 % R, R1 ≥ 100 МОм | |
| Электрическая стойкость при температуре 70 °C | 2 Вт, 1000 ч, ΔR ≤ ±3 %R | |
| Срок службы при вращении | 10 000 циклов, ΔR ≤ ±3 %R | |
| Устойчивая влажная жара | ΔR ≤ ±3 % R, R1 ≥ 100 МОм | |
| Физические характеристики | Общий механический ход | 3600° ± 10° |
| Пусковой момент | ≤36 мН·м | |
| Крутящий момент сцепления | ≤300 мН·м |

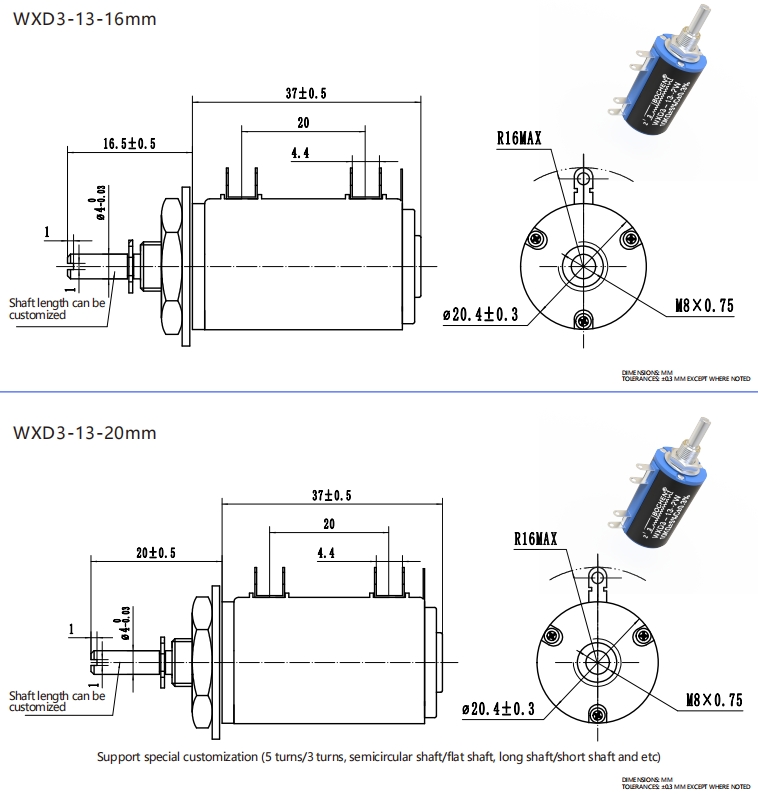

Размер
Упаковка
Упаковочные характеристики: 20 штук в коробке.
Приложения
WXD3-13 — это прецизионный многооборотный (10 оборотов) проволочный потенциометр мощностью 2 Вт. Он подходит для использования в телекоммуникациях, электротехнике, а также в электронных приборах и оборудовании. Его можно применять в распределительных шкафах, а также для прецизионного регулирования напряжения и тока постоянного тока или низкочастотного тока.
Используется в качестве делителя напряжения:
Потенциометр представляет собой резистор с плавной регулировкой. При повороте рукоятки потенциометра подвижный контакт скользит по корпусу резистора. При этом на выходе потенциометра формируется напряжение, величина которого зависит от угла поворота или хода подвижного контакта.
Используется в качестве реостата:
Потенциометр, используемый в качестве реостата, следует подключить к обоим концам устройства; при этом, в пределах диапазона перемещения такого «цветочного» потенциометра можно обеспечить плавное непрерывное изменение значения сопротивления.
Используется в качестве регулятора тока:
Если в качестве регулятора тока используется потенциометр, один из выбранных токовых выходов должен быть выходом со скользящим контактом.
