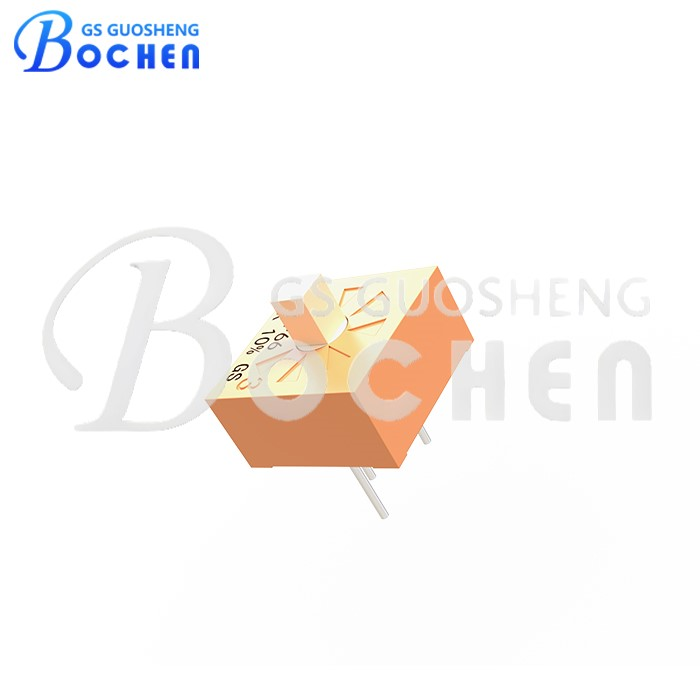

BOCHEN 3387P: полностью герметичный однооборотный металлокерамический подстроечный резистор 100 кОм с верхней регулировкой — от производителя

Подстроечный резистор 3387P — наш ответ заводам, которым нужна точная калибровка на плате, защищённая от пыли, влаги и флюса. Это однооборотный подстроечный резистор с полностью герметичным корпусом, металлокерамическим резистивным элементом и регулировкой сверху через удлинённый квадратный вал. Мы, производитель, рассказываем о нём как о рабочем инструменте наладчика — а не как о строке в прайс-листе.

Герметичность в подстроечных компонентах — не маркетинговое слово. Плата, прошедшая пайку, несёт на себе остатки флюса; цех, где идёт наладка, наполнен пылью и парами; готовое устройство годами стоит в шкафу управления, где температура меняется вместе со сменой дня и ночи. Компонент, который настраивают один раз и затем доверяют ему десятилетие, обязан пережить всё это без изменения своих характеристик. Именно поэтому мы построили 3387P вокруг трёх решений: герметичный корпус, металлокерамика и верхняя регулировка.

Задача, которую решает 3387P

Подстроечные резисторы ставят туда, где схеме нужен точный, но редкий сдвиг: установка коэффициента усиления, смещение нуля, калибровка порога срабатывания, подгонка делителя. Один поворот отвёртки — и плата выходит на режим. Но этот «один поворот» происходит в разных условиях: где-то на столе наладчика в чистом помещении, а где-то в транспортном контейнере, при минусовой температуре, после недели тряски.

Сценарий, который мы видим чаще всего, выглядит так: монтажный участок устанавливает компонент вместе с остальной платой через монтаж в сквозные отверстия, наладчик настраивает схему, затем изделие уходит заказчику и работает годами без вскрытия. В этом сценарии ошибка наладки стоит дорого, а повторная регулировка невозможна или экономически бессмысленна. Значит, компонент должен одновременно решать три задачи: точно настраиваться, держать установленное положение и не менять параметры со временем. Ниже мы показываем, как каждая деталь конструкции 3387P отвечает одной из этих задач.

Полностью герметичный корпус: защита того, что внутри

Что даёт герметизация на практике

Полностью герметичный корпус отсекает от резистивного элемента всё, что способно изменить его поведение: пыль, влагу, пары флюса, солевой туман у морского побережья, токопроводящую грязь в промышленном шкафу. Открытая конструкция подстроечника постепенно «набирает» эти вещества, и контактная пара начинает вести себя непредсказуемо — сначала эпизодически, затем постоянно. Герметизация снимает саму возможность этого сценария.

Отдельный случай — длительное хранение. Компоненты могут лежать на складе годами до установки: партия, закупленная «в резерв», не должна деградировать раньше, чем попадёт на плату. Герметичный корпус 3387P делает срок складского хранения неспешным: внутри нет ничего, что окисляется, впитывает влагу или слёживается. После монтажа изделие стартует с теми же параметрами, что и у только что выпущенного экземпляра.

Для покупателя это выражается в конкретных вещах. Плата может промываться после пайки без дополнительных ограничений. Устройство допускается к эксплуатации во влажных помещениях и в уличных шкафах. Регулировка, выполненная на заводе, остаётся регулировкой и через годы: в герметичном объёме просто нет среды, которая могла бы её «поправить». Мы считаем герметичный корпус базовым требованием к любому подстроечнику, который устанавливается надолго, — и в 3387P это требование выполнено полностью.

Металлокерамика: резистивный элемент на годы

Второе решение — металлокерамический резистивный элемент. Металлокерамика (кермет) сочетает проводимость металла и стойкость керамики: плёнка держит нагрузку, мало меняется от температуры и не «выгорает» на дорожках так, как это случается с дешёвыми углеродными композициями. Для подстроечника, по которому течёт установленный ток и который годами находится под напряжением, это различие решающее.

Практический смысл металлокерамики виден в цифрах ниже: температурный коэффициент в единицах ppm/°C, изменение сопротивления после тысячи часов под номинальной мощностью — в пределах ±3%R, стабильность при ударе и вибрации — на уровне единиц процентов. Такой набор характеристик невозможен на элементе, который сам «плывёт» от старения. Поэтому мы выбираем металлокерамику для 3387P не как опцию, а как основу модели.

Сравнение с углеродными композициями здесь уместно, потому что покупатель видит разницу в цене и спрашивает о ней. Углеродная плёнка дешевле, но её параметры уходят со временем: контакт «прирастает» к дорожке, шумы растут, сопротивление дрейфует. Металлокерамика стоит дороже лишь на этапе закупки — в эксплуатации она дешевле, потому что не требует повторных калибровок и замен. Для изделия с долгим сроком службы эта арифметика складывается в пользу кермета.

Верхняя регулировка: эргономика наладки

Удлинённый квадратный вал

Регулировочное гнездо 3387P выведено вверх, на верхнюю плоскость корпуса, и выполнено на удлинённом квадратном регулировочном вале. Квадратное сечение держит отвёртку без проскальзывания, удлинённая форма даёт наладчику запас по высоте: жало входит в шлиц уверенно даже тогда, когда рядом стоят разъёмы, конденсаторы или экран, закрывающий доступ сбоку.

Отсюда прямая выгода для сборочных участков: расположение органов регулировки на верхних плоскостях компонентов позволяет налаживать несколько плат подряд в одном ритме, не переставляя инструмент под неудобные углы. Наладчик меньше ошибается, потому что каждое движение повторяет предыдущее. Это незаметная на первый взгляд, но ощутимая на партии из нескольких сотен плат экономия времени и нервов.

Добавим и кадровую сторону. Обучение нового наладчика сокращается: вместо объяснения «как дотянуться до скрытого регулятора» мастеру достаточно показать стандартное движение сверху. Чем проще и однообразнее рабочее движение, тем быстрее новичок выходит на скорость участка и тем меньше брака по недокруту или перекруту.

Электрический ход 220° и полный механический ход 250°

По спецификации электрический ход составляет 220°, полный механический ход — 250°. Разница между этими углами — рабочая зона и механический запас. Электрический ход — это диапазон, внутри которого сопротивление изменяется по резистивному элементу; механический ход чуть шире и означает, что вал можно повернуть с усилием дальше, не разрушая механизм.

На практике это означает следующее: наладчик, работающий в пределах 220°, получает предсказуемую зависимость сопротивления от угла поворота; а запас в 30° защищает компонент от поломки тем, кто по привычке крутит отвёртку «до упора». Мы специально разделяем эти два значения в документации, чтобы инженер видел геометрию регулировки до того, как плата встанет в производство.

В документации на 3387P мы приводим оба угла рядом не для формальности. Проектировщик передней панели рассчитывает доступ отвёртки; технолог закладывает операцию наладки в маршрутную карту; служба качества описывает критерий годности. Каждая из этих задач опирается на своё значение хода — и когда оба значения известны заранее, ни одна из них не переделывается задним числом.

Электрические характеристики 3387P

Диапазон сопротивления 10 Ом – 5 МОм и допуск

Номинальное сопротивление 3387P выбирается из диапазона от 10 Ом до 5 МОм; в запросах покупателей чаще всего фигурирует сопротивление 100 кОм. Допуск сопротивления — ±10%, ±20%. Для подстроечного компонента широкий допуск не является недостатком: его задача — допускать регулировку, и любой экземпляр в пределах допуска приводится к нужному значению поворотом вала.

Диапазон от 10 Ом до 5 МОм покрывает практически все типовые применения подстроечников: от низкоомных делителей и токовых шунтов до высокоомных цепей смещения и входных каскадов с высоким импедансом. Один и тот же корпус закрывает и то, и другое — инженер работает с единой посадкой на плате, меняя только номинал. Это упрощает и конструкторскую документацию, и складское хозяйство заказчика.

Ходовой номинал 100 кОм заслуживает отдельного абзаца, потому что именно его чаще всего спрашивают. В схемах он встречается повсюду: цепи обратной связи операционных усилителей, делители для задания опорного напряжения, подгонка частотных характеристик. Держа 100 кОм на складе, вы закрываете типовую задачу калибровки, не дожидаясь закупки под конкретный проект.

Контактное сопротивление и его стабильность

Сопротивление выводов не превышает 1% или 3 Ом. Изменение контактного сопротивления (CRV) ограничено величиной 3%R или 3 Ом. CRV — это микроскопические колебания сопротивления в момент, когда контакт движется по резистивной дорожке; для налаженной платы они означают шумы и «дрожание» настройки во время самой регулировки.

Ограничение CRV на уровне единиц процентов важно для прецизионных схем: калибровка проходит чисто, без скачков показаний, и наладчик видит на приборе плавную картину, а не случайные выбросы. Мы контролируем этот параметр на резистивном элементе, потому что именно он определяет качество ощущения «гладкой» регулировки, о котором опытные наладчики говорят интуитивно.

Требование к низкому CRV усиливается в измерительных цепях. Там, где подстроечник входит в делитель прецизионного прибора, каждая микроскопическая нестабильность контакта выходит на показания: прибор «дышит» вместе с регулировкой. Ограничение CRV величиной 3%R или 3 Ом удерживает этот эффект в пределах, которые не видны на выходе прибора после завершения настройки.

Изоляция и электрическая прочность

Сопротивление изоляции — не менее 100 МОм при 500 В постоянного тока. Выдерживаемое напряжение: 500 В переменного тока при нормальном давлении 101,3 кПа и 250 В переменного тока при пониженном давлении 8,5 кПа. Диэлектрическая прочность на уровне моря — 500 В переменного тока в течение одной минуты. Комплект параметров позволяет применять 3387P в аппаратуре, которая проходит испытания на электрическую прочность, включая бортовые и транспортные изделия с проверкой при пониженном давлении.

Отдельно отметим строку о пониженном давлении. Аппаратура, которая работает на высоте или проходит приёмку с климатическими испытаниями, требует от компонентов подтверждения поведения в разреженной атмосфере — там, где воздух хуже держит разряд. Наличие в спецификации 3387P значения для 8,5 кПа снимает этот вопрос заранее: инженер закладывает компонент в схему, уже зная его поведение в худшей точке испытания.

Отметим и обратную сторону: эти строки работают в обе стороны честности. Покупатель видит не только пределы, но и условия, при которых они действительны, — давление, длительность, род напряжения. Мы предпочитаем такую полноту умолчаниям: документ, в котором есть худшие точки, экономит обеим сторонам месяцы переписки во время согласования испытаний готового изделия.

Поведение в сложных условиях

Температурный диапазон и ТКС

3387P работает в диапазоне от -55°C до +125°C. Номинальная мощность — 0,5 Вт при 70°C, с линейным снижением до нуля при 125°C. Температурный коэффициент сопротивления — ±250 или ±100 ppm/°C в зависимости от номинала. Для схем, у которых настройка должна выживать в термокамере и под капотом, это ключевые строки спецификации.

Смотрите, как складывается картина: герметичный корпус защищает от среды, металлокерамика стабилизирует плёнку, а низкий ТКС гарантирует, что установленное значение сопротивления не «уедет» при прогреве прибора с утренних +20°C до рабочих +60°C. Каждое из трёх решений по отдельности можно найти у разных производителей, но вместе они дают поведение, за которое наладчик готов отвечать перед заказчиком.

Понижение мощности к верхней границе диапазона — нормальная практика, и мы советуем закладывать её в расчёт сразу. Если узел работает в жарком отсеке, где температура приближается к +125°C, резерв по мощности сокращается до нуля, и схемотехник должен предусмотреть это заранее: снизить ток через подстроечник или отвести тепло конструктивно. 3387P честно показывает эту зависимость в спецификации, а не прячет её в сносках.

Изменение параметров после воздействий

Спецификация нормирует не только сами воздействия, но и то, что произойдёт с компонентом после них. После испытания изменением температуры: ΔR не более ±3%R, изменение отношения Uab/Uac — не более ±1%. При ударе 20G: ΔR не более ±1%R, изменение отношения — не более ±1%. При вибрации 100G: ΔR не более ±1%R, изменение отношения — не более ±2%.

Для инженера это готовый ответ на вопрос о стойкости настройки к транспортировке и эксплуатации. Плата, откалиброванная на заводе, после перевозки и первых часов работы сохранит положение движка с погрешностью в единицы процентов — это подтверждено нормативными испытаниями, а не обещанием.

Добавим практическую деталь о транспортировке. Партия в тубах проходит сотни километров дорог до вашего участка, и каждое транспортное сотрясение — это мини-удар по компоненту. Нормированное поведение при ударе 20G означает, что сама доставка не выводит настройку за пределы: параметры, замеренные после пути, остаются в допуске спецификации. Именно поэтому мы приводим эти строки целиком, а не пересказываем их словами «высокая надёжность».

Электрическая и механическая износостойкость

Электрическая износостойкость 3387P — 1000 часов при 70°C под номинальной мощностью, при этом ΔR не превышает ±3%R. Механическая износостойкость — 200 циклов регулировки с тем же ограничением ΔR≤±3%R. Согласимся: подстроечник не крутят каждый день, и 200 циклов перекрывают весь разумный жизненный цикл настройки — от заводской калибровки до периодических обслуживаний.

Тысяча часов под нагрузкой — это шесть недель непрерывной работы при полной номинальной мощности, после чего компонент обязан остаться в допуске. Мы проводим эти испытания, чтобы заявленный ресурс был не оценкой, а результатом измерений. Для покупателя это означает одно: подстроечник, установленный и отрегулированный один раз, не потребует к себе внимания в течение всего срока службы изделия.

Двести циклов — это и есть весь обслуживающий ресурс типового изделия: заводская калибровка, приёмочные испытания, периодическая поверка, при необходимости — ремонтная подстройка. Подстроечник не выбирается на эти пределы в обычной жизни, поэтому запас здесь не количественный, а качественный: каждая из двухсот регулировок проходит с тем же ограничением ΔR≤±3%R, что и первая.

Механика: ходы и моменты

Пусковой момент и момент муфты

Пусковой момент не превышает 25 мН·м, крутящий момент муфты — 35 мН·м. За этими двумя строками стоит тактильное качество регулировки. Пусковой момент определяет усилие, с которым начинается поворот: достаточно лёгкое для точной работы отвёрткой, но не позволяющее валу смещаться от случайных прикосновений и вибрации.

Момент муфты — это запас прочности механизма: вал воспринимает усилие наладчика без повреждения резистивного узла. На производстве это проявляется в единообразии: каждая партия 3387P регулируется с одинаковым усилием, и наладчик, привыкший к одному экземпляру, не обнаруживает «другой характер» у следующего. В серийном производстве именно повторяемость от экземпляра к экземпляру экономит часы наладки, а не средние значения из спецификации.

Практический совет по инструменту: используйте отвёртку соответствующего размера и не прикладывайте усилие сверх необходимого. Механизм рассчитан на наладочную работу, а не на силовое воздействие: момент муфты до 35 мН·м — это запас, но не приглашение проверять его каждый раз. Аккуратный инструмент и выверенное усилие продлевают ресурс любой механики, и 3387P не исключение.

Монтаж в сквозные отверстия и пайка

Технологичность для серийных плат

3387P выполнен для монтажа в сквозные отверстия и совместим с широким спектром печатных плат. Через Hole Mount упрощает и ручную установку на опытном участке, и автоматическую на монтажной линии: компонент фиксируется в отверстиях до пайки, не требует держателей и хорошо выдерживает процессы пайки волной.

Для ремонтных и сервисных служб через Hole Mount имеет отдельное преимущество: замена компонента выполняется обычным паяльным оборудованием, без заказного инструмента. Сервисная бригада, обслуживающая парк техники, может держать 3387P как универсальную запасную позицию для калибровочных узлов разных изделий.

Устойчивость к нагреву при пайке

Стойкость к нагреву при пайке — 250°C в течение 10 секунд. Это рабочий запас для стандартных температурных профилей: как ручной пайки, так и пайки волной. Компонент проходит операцию установки без изменения характеристик — герметичный корпус и металлокерамическая плёнка не чувствительны к кратковременному нагреву выводов.

Мы рекомендуем наладочным участкам не превышать указанный режим — как и с любым электрокомпонентом, превышение времени и температуры пайки не входит в его спецификацию. При соблюдении режима 3387P выходит из монтажной операции с теми же параметрами, что и на входе: это проверено на наших производственных линиях и подтверждено многолетней практикой сборочных участков наших клиентов.

При работе с пайкой волной рекомендуем контролировать температурный профиль по всей длине платы: выводы 3387P переносят стандартный режим, но локальные перегревы, вызванные нарушением графика, не входят в спецификацию ни одного электрокомпонента. Простой контроль профиля раз за смену снимает этот риск полностью.

Упаковка: от тубы до паллеты

Спецификация упаковки: 50 штук в тубе. Дальше — 1000 штук в коробке и 5000 штук в картонном коробе. Такая ступенчатая система придумана для реального монтажного участка: туба подаётся в автомат установки или разбирается вручную, коробка закрывает потребность одного производственного цикла, короб — запас крупного сборочного производства.

Для склада покупателя это означает возможность заказа ровно под потребность: небольшой сервис берёт тубы, серийное производство — коробки и короба. Допуски на размеры корпуса составляют ±0,3 мм, если не указано иное, поэтому тубы и упаковочные ячейки проектируются без запаса «на разброс» — геометрия партии повторяется.

Мы советуем планировать складской запас по простой схеме: текущее потребление — в коробках, страховой резерв — в тубах, сезонные объёмы — коробами. Такая раскладка соответствует ступеням упаковки 3387P и позволяет держать ассортимент под рукой без замораживания оборотных средств в избыточных количествах.

Где применяется 3387P

Калибровка электронных устройств

Первое и главное применение — калибровка электронных устройств. Измерительные приборы, источники питания, преобразователи и модули связи сходят с конвейера с разбросом параметров, и подстроечник — тот элемент, который приводит каждый экземпляр к паспортным значениям. Герметичность и стабильность 3387P означают, что калибровка, проведённая на заводе, останется достоверной у заказчика.

Покажем типовой маршрут калибровки на практике. Собранная плата попадает на стенд; оператор подключает эталонный прибор и поворотом вала 3387P приводит показания к паспортным значениям; результат фиксируется в протоколе. Далее изделие уходит к заказчику, где тот же узел остаётся запаянным и нетронутым. Разрыв между «наладили» и «работает годами» закрывается герметичностью со стабильностью.

Промышленное управление

В промышленном управлении подстроечники живут в тяжёлых условиях: шкафы с нагревом, цеховая пыль, вибрация от работающего оборудования. Герметичный корпус 3387P разработан именно для этого: настройка регулятора привода или контроллера не «уплывает» от загрязнений, а механика держит ударные и вибрационные нагрузки с запасом, подтверждённым в спецификации.

Медицинские приборы

Медицинские приборы требуют от компонентов одновременно точности и предсказуемости: калибровка диагностического оборудования не должна меняться между плановыми поверками. Стабильный ТКС, ограниченное изменение параметров после воздействий и герметичный корпус делают 3387P подходящей позицией для таких схем — от лабораторных анализаторов до портативных мониторов.

Коммуникационное оборудование

В коммуникационном оборудовании подстроечники стоят в цепях смещения, установки уровней и подгонки частот. Аппаратура связи работает круглосуточно и годами, часто в необслуживаемых точках — от городских узлов до выносных модулей. Здесь постоянство установленного значения важнее всего остального, и ресурс 1000 часов под нагрузкой прямо отвечает этой задаче.

Потребительская электроника и автомобильная электроника

В потребительской электронике 3387P закрывает калибровочные узлы, которые недоступны пользователю по замыслу производителя: регулировка выполняется на заводе и защищается герметичным корпусом от вмешательства и среды. В автомобильной электронике добавляются свои условия — широкий температурный диапазон и стойкость к вибрации, — и спецификация 3387P закрывает и их: от -55°C до +125°C, удар 20G, вибрация 100G с нормированным изменением параметров.

Аэрокосмическая промышленность

Аэрокосмическая промышленность — применение, где пониженное давление, температурный диапазон и ударные нагрузки являются обязательной частью приёмки, а не опцией. Наличие в спецификации 3387P строки испытания при 8,5 кПа и нормированного поведения при ударе и вибрации позволяет закладывать компонент в бортовые и наземные системы этой отрасли с опорой на документ, а не на уверенность поставщика.

Поставки с завода BOCHEN: что получает покупатель

Мы поставляем 3387P напрямую с завода, без посредников. На продукцию оформлены сертификаты, такие как RoHS, REACH и другие, действует гарантия высочайшего качества. У нас достаточные производственные мощности и короткие сроки поставки, работает профессиональная команда послепродажного обслуживания. Доступны услуги OEM и ODM: от подбора номинала под вашу схему до исполнения с брендированием заказчика.

Практика запросов выглядит так: покупатель указывает серию 3387P, номинал (например, 100 кОм), требуемый допуск и объём — и мы подтверждаем применимость, цену и срок в первом ответе. Гарантийные и послепродажные вопросы решает выделенная команда: замена, техническая консультация, помощь с подбором аналога при изменении схемы. Мы хотим, чтобы работа с заводом занимала у вашего отдела снабжения минимум времени — и строим процесс именно так.

Заключение

3387P собирает в одном корпусе всё, что требуется подстроечнику, который устанавливается надолго: полностью герметичный корпус против среды, металлокерамический элемент против старения, верхняя регулировка через удлинённый квадратный вал против неудобной наладки, нормированное поведение при температуре, ударе и вибрации против сюрпризов в эксплуатации. Диапазон от 10 Ом до 5 МОм с ходовым номиналом 100 кОм, ходы 220° и 250°, ресурс 1000 часов под нагрузкой и 200 циклов — это характеристики, с которыми можно строить серийное производство.

Если в вашем изделии есть узел калибровки, который должен пережить транспортировку, температуру и годы работы, — напишите нам. Мы подтвердим применимость 3387P под вашу схему, пришлём актуальные документы и рассчитаем поставку от тубы до короба. Контакты — на странице продукта; мы отвечаем в течение рабочего дня.
