BOCHEN WI27-1: прецизионный поворотный потенциометр из проводящего пластика на 10к, 20к, 30к, 40к Ом и 1 Вт — обзор от производителя

Что такое WI27-1 и для каких задач он создан

WI27-1 — это однооборотный потенциометр с резистивным элементом из проводящего пластика, рассчитанный на поворотное управление с высокой точностью и плавностью. Разработан он именно для тех применений, где важны стабильная регулировка сопротивления и предсказуемая работа в течение всего срока службы: приборостроение, системы автоматизации, аудиооборудование и промышленные контроллеры.

Сразу обозначим место модели в линейке. WI27 — универсальная серия проводящего пластика, а исполнение WI27-1 — однооборотный вариант с монтажом на втулку, компактным корпусом и стандартным набором опций. Если ваша задача — точная настройка, задание уставок или съём сигнала обратной связи с вала, это исполнение закрывает её без избыточности.

Как выбрать исполнение под задачу? Мы рекомендуем идти от трёх вопросов: какой номинал нужен вашей схеме, требуется ли непрерывное вращение или механические ограничители, и какой торец вала потребуется для вашей ручки. Ответы на эти три вопроса однозначно определяют конфигурацию WI27-1 — остальное решается стандартной поставкой.

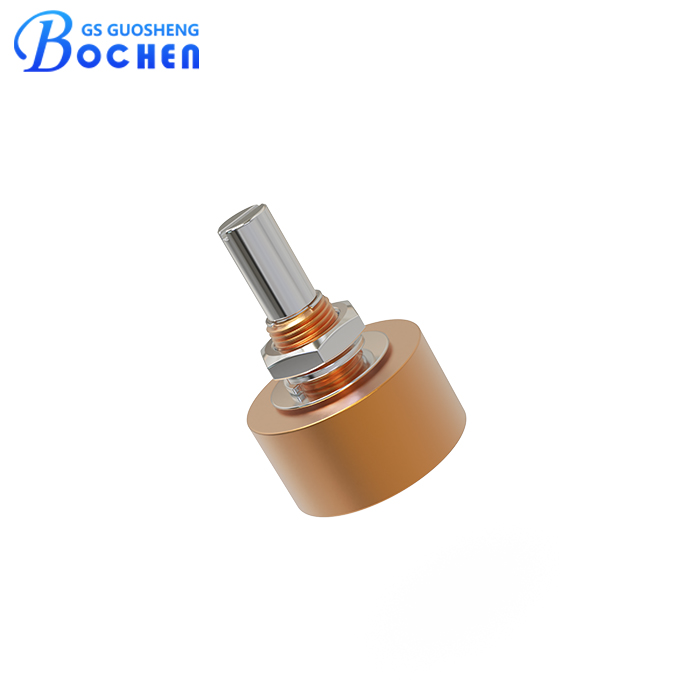

На фотографиях модели видно главное: аккуратный корпус золотистого цвета, металлический вал с резьбовой втулкой для стационарной установки и медные выводы для монтажа. Прибор небольшой — диаметр корпуса 23 мм при длине 22 мм, — но за этой компактностью стоит полный набор промышленных характеристик, которые мы разберём по порядку.

Однооборотная конструкция с монтажом на втулку

Тип монтажа WI27-1 — на втулку (Bushing Mount). Это классическая и самая удобная для панелей схема: корпус прибора фиксируется в отверстии панели при помощи резьбовой втулки и гайки, вал выходит наружу и принимает ручку или рычаг оператора. Такое решение упрощает установку на передних панелях приборов и обеспечивает жёсткое крепление без дополнительных кронштейнов.

Практика монтажа на втулку проста: отверстие в панели выполняется под корпус 23 мм, втулка M9×0,75 затягивается гайкой с умеренным усилием, ручка фиксируется на валу диаметром 6 мм. Мы рекомендуем предусматривать шайбу под гайку — это сохраняет покрытие панели и упрощает последующую замену прибора при обслуживании.

Почему однооборотная схема — рациональный выбор для большинства задач? В пределах одного оборота угол регулировки полностью согласован с электрическим ходом: оператор переводит ручку из положения в положение, и каждое положение соответствует однозначной точке на резистивном элементе. Для органов настройки, регулировки громкости, задания уставок и большинства цепей обратной связи этого достаточно — и именно поэтому однооборотные потенциометры из проводящего пластика остаются ходовой позицией закупок.

Стоит сказать несколько слов о самом резистивном элементе. Проводящий пластик даёт плавное, непрерывное изменение сопротивления по ходу щётки — без ступеней, характерных для проволочных намоток. Именно поэтому для задач точной настройки и плавной регулировки разработчики всё чаще выбирают потенциометры именно с таким резистивным элементом.

Диаметр корпуса прибора составляет 7/8 дюйма — 22,2 мм. Это удобный «средний» типоразмер: он вписывается в панели приборов без запаса по месту и при этом оставляет место для надёжной резьбовой втулки и полноценной резистивной дорожки. Сочетание компактности и характеристик — один из ключевых аргументов в пользу этой модели, и мы сознательно закладывали его при проектировании.

Корпус из золотистого алюминиевого сплава

Корпус WI27-1 выполнен из золотистого алюминиевого сплава. Такое решение практично сразу по нескольким направлениям. Во-первых, металл корпуса жёстко защищает внутренний механизм от пыли и случайных механических воздействий при монтаже и эксплуатации. Во-вторых, алюминиевый сплав отводит тепло от резистивного элемента. В-третьих, корпус служит опорой для втулки: панельное крепление передаёт усилия на металл, а не на пластик.

Отдельно отметим посадочные размеры: наружный диаметр корпуса — 23,00 мм с допуском ±0,30 мм, длина — 22,00 мм. Эти цифры важны проектировщику панели и корпуса прибора: они позволяют заранее рассчитать отверстие и зону для гайки без примерок и переделок.

Электрические характеристики WI27-1

Диапазон сопротивлений: 10 Ом – 2 МОм и ходовые номиналы 10к, 20к, 30к, 40к

Диапазон номинальных сопротивлений WI27-1 — от 10 Ом до 2 МОм, допуск сопротивления — ±10%. Практически это означает, что разработчик может подобрать номинал точно под свою схему: от низкоомных цепей до высокоомных входов измерительных приборов — в рамках одного и того же конструктива.

На практике основная масса запросов приходится на привычные номиналы декадного ряда. Исполнения на 10 кОм и 20 кОм чаще всего выбирают для делителей напряжения и цепей обратной связи, на 30 кОм и 40 кОм — для схем, где важно снизить ток через резистивный элемент. Все четыре номинала — 10к, 20к, 30к, 40к — доступны в рамках диапазона модели, и мы поддерживаем их в поставках на постоянной основе.

Параметр, на который обращают внимание опытные разработчики, — изменение контактного сопротивления: не более 3%R или 5 Ом. Это характеристика стабильности контакта щётки на дорожке при вращении. Чем она ниже, тем чище сигнал с движка — и тем спокойнее ведут себя аналоговые цепи, которые «слушают» этот сигнал.

Добавим и практическое замечание по выбору номинала. Если вы сомневаетесь между двумя соседними значениями, отталкивайтесь от тока через резистивный элемент и входного сопротивления следующего каскада: правильный баланс этих величин даёт и точность, и долговечность узла. Наши инженеры помогают с этим подбором — вопрос типовой, и мы отвечаем на него быстро.

Электрический ход и угол регулировки

Электрический ход WI27-1 составляет 340° ± 3°. Это рабочая зона, в которой сопротивление изменяется по мере поворота вала. Угол регулировки — 360° ± 3°. Механически вал вращается непрерывно на 360°, а по желанию заказчика устанавливаются индивидуальные механические ограничители с зоной 340° ± 3°.

Как читать эти цифры вместе? Механический угол определяет, куда физически может повернуться вал; электрический ход — рабочий участок, на котором формируется полезный сигнал. В базовом исполнении вал вращается непрерывно; в исполнении с ограничителями ход фиксируется в пределах 340° — удобно там, где оператору нужен явный упор «от и до».

Такая гибкость — следствие серийного производства: ограничители устанавливаются как опция, без изменения базовой конструкции. Для заказчика это означает, что одна и та же модель закрывает и задачу непрерывного вращения, и задачу фиксированного диапазона регулировки.

Изоляция и электрическая прочность

По изоляции WI27-1 выдерживает проверку сопротивления изоляции 100 МОм при 500 В постоянного тока в течение 1 минуты. Выдерживаемое напряжение — 500 В переменного тока при нормальном давлении 101,3 кПа и 300 В переменного тока при пониженном давлении 8,5 кПа. Диэлектрическая прочность на уровне моря — 500 В переменного тока в течение 1 минуты.

Для чего закупщику эти строки? Они подтверждают качество изоляционной системы прибора: потенциометр сохраняет надёжное разделение цепей и в нормальных условиях, и в условиях пониженного давления — например, при работе в составе авиационной и транспортной техники. Мы приводим полные условия испытаний, чтобы разработчик мог сверить их со своими требованиями без дополнительных запросов.

Рабочие и экологические характеристики

Температурный диапазон и температурный коэффициент

Диапазон рабочих температур WI27-1 — от -55°C до +125°C. Номинальная мощность распределена по температуре следующим образом: 1 Вт при 70°C и 0 Вт при 125°C при максимальном напряжении 300 вольт. Это стандартная и честная логика мощностного спада: чем горячее окружение, тем меньше допустимая рассеиваемая мощность.

Температурный коэффициент сопротивления — ±100 ppm/°C. Практический смысл показателя прост: при изменении температуры на десятки градусов номинал резистивного элемента смещается минимально, и настройка узла остаётся достоверной. Для прецизионных применений — измерительных цепей, уставок контроллеров, калибровочных схем — это одна из ключевых цифр в спецификации.

Приведём наглядную оценку. При коэффициенте ±100 ppm/°C изменение температуры на 50 градусов смещает номинал не более чем на 0,5% — и то лишь в крайнем случае. Для большинства схем регулировки это смещение заведомо меньше допуска на настройку, поэтому температурные колебания не требуют перекалибровки узла.

Дополнительное подтверждение температурной стабильности — испытание температурным циклом: пять циклов от -55°C до +125°C без нагрузки, после которых изменение сопротивления не превышает ±10% (ΔR/R). Иными словами, прибор возвращается из температурных крайностей с сохранением характеристик — это и есть разница между лабораторной деталью и промышленным компонентом.

Отдельно регламентирована пайка: максимальное время воздействия при температуре 250°C — 10 секунд. Это значение мы всегда просим учитывать технологов при настройке режимов пайки, чтобы посадка прибора на плату или панель не повлияла на внутренние элементы.

Стойкость к вибрации и ударам

WI27-1 рассчитан на жёсткие механические условия. Вибрационное испытание: полоса 10–50 Гц при амплитуде 1,5 мм, три направления, по два часа в каждом; критерий годности — ΔR/R ≤ ±10%. Ударное испытание: ускорение 100G, критерий — ΔR/R ≤ ±2%.

Что это даёт покупателю? Уверенность в том, что контакт щётки не «плывёт» на тряске и прибор сохраняет точность в транспорте, на подвижных механизмах и в оборудовании, работающем рядом с вибрирующими агрегатами. Для мобильной техники, станков и транспортных систем эти параметры часто оказываются решающими при выборе компонента.

Ресурс: 1000 часов электрической износостойкости

Электрическая износостойкость WI27-1 — 1000 часов при номинальной мощности 1 Вт и температуре 70°C. Это заявленный производителем ресурс непрерывной электрической работы, подтверждённый испытаниями.

Для закупщика ресурс — это математика обслуживания: чем он дольше, тем реже замены, тем ниже стоимость владения узлом. Мы советуем закладывать ресурс в расчёт циклов ТО вашего оборудования и сверять его с режимом работы потенциометра в вашей схеме: при работе ниже номинальной мощности фактический срок службы узла только увеличивается.

Практический пример использования цифры ресурса. Если потенциометр в вашем узле задействован в регулировках эпизодически, а не под постоянной нагрузкой, ресурс расходуется существенно медленнее номинального графика — и компонент живёт дольше заявленных 1000 часов. Именно поэтому мы рекомендуем оценивать ресурс не «в лоб», а применительно к реальному режиму работы.

Физические характеристики и размеры

Механический угол, пусковой и ограничительный моменты

Физические параметры WI27-1 выдержаны в той же логике, что и электрические. Механический угол — 360° непрерывный, опционально с механическими ограничителями в зоне 340° ± 3°. Пусковой момент — не более 10 мН·м, ограничительный момент — не более 15 мН·м.

Пусковой момент важен для ощущения ручки: не более 10 мН·м означает, что регулировка идёт плавно, без закусываний, и ручка не проворачивается от случайных касаний. Ограничительный момент — это запас прочности узла при перегрузках на валу: до 15 мН·м конструкция выдерживает без повреждений. Эти две цифры вместе описывают «механику ощущений» — то, что оператор чувствует рукой каждый день.

Габариты, вал и выводы

Габаритные размеры указаны в миллиметрах с допусками ±0,30 мм, если не указано иное. По чертежу: корпус — диаметр 23,00 ± 0,30 мм при длине 22,00 мм, вал — диаметр 6,00 мм с допуском -0,00/+0,03, резьба втулки — M9×0,75. Торец вала выполняется с лыской под ручку, зона посадки — 7,70 мм.

Важная деталь для разработчиков корпусов: торцевые размеры вала могут изготавливаться индивидуально (shaft end dimensions can be customized). Если ваша ручка или муфта требует иного профиля торца — это решается в рамках заказа, без разработки нового прибора с нуля.

Выводы WI27-1 — медные (copper terminals), с шагом, заданным чертежом: межцентровое расстояние 7,68 мм при угловом положении 45,00°, зона выводов 6,36 мм. Медные выводы обеспечивают надёжный контакт при пайке и стойкость к окислению в течение срока хранения и службы.

Области применения WI27-1

Потенциометры серии WI27 — универсальные компоненты, которые используются в самых разных областях благодаря точности и надёжности. Разберём основные направления, по которым мы видим устойчивый спрос.

Промышленная автоматизация и станки с ЧПУ

Первое направление — промышленная автоматизация. WI27-1 применяется в системах управления для точного позиционирования и перемещения; он распространён в роботизированных манипуляторах и станках с ЧПУ. Здесь потенциометр работает датчиком положения оси или звена: сигнал с движка возвращается в контроллер, и система удерживает координаты с высокой точностью.

Для этой сферы критичны именно те параметры, которые мы разобрали выше: стабильность контактного сопротивления, температурный коэффициент, вибростойкость. Они вместе определяют, насколько долго цепь обратной связи будет держать точность в цеховых условиях.

Отдельно поясним роль потенциометра в контуре управления. Сигнал с движка WI27-1 поступает в контроллер как мера текущего положения оси; по разнице между заданным и фактическим значением система корректирует привод. Стабильность этого сигнала во времени — прямое условие точности всего контура.

Автомобильная промышленность

Второе направление — автомобильная техника. Потенциометры используются в датчиках положения дроссельной заслонки, датчиках положения педалей и датчиках угла поворота рулевого колеса, помогая обеспечивать точное управление системами двигателя и трансмиссии.

Автомобильное применение предъявляет к компоненту двойное требование: точность плюс работа в широком температурном диапазоне и при вибрациях. Рабочий диапазон WI27-1 от -55°C до +125°C и подтверждённая стойкость к вибрации и ударам соответствуют именно такой постановке задачи.

Добавим и практическое наблюдение из этой сферы: автомобильные применения редко бывают «средними» — температурные перепады, вибрации и постоянные циклы срабатывания являются нормой. Поэтому мы рассматриваем каждую автомобильную заявку индивидуально и подтверждаем соответствие исполнения условиям конкретного узла.

Медицинское оборудование

Третье направление — медицинская техника. WI27 применяется в таких устройствах, как инфузионные насосы, аппараты ИВЛ и оборудование для визуализации, где компонент обеспечивает точный контроль и измерение критически важных параметров.

В медицине цена ошибки максимальна, поэтому разработчики аппаратуры выбирают компоненты с документированными, повторяемыми характеристиками. Мы поставляем WI27-1 с полной спецификацией и паспортизованными результатами испытаний — это упрощает валидацию оборудования у заказчика.

Аэрокосмическая и оборонная промышленность

Четвёртое направление — аэрокосмическая и оборонная техника: системы управления полётом, навигационные приборы и системы управления вооружением. Здесь потенциометр обеспечивает надёжную работу в суровых условиях эксплуатации.

К этому направлению напрямую относятся характеристики изоляции при пониженном давлении (8,5 кПа, 300 В переменного тока) и ударная стойкость 100G. Согласитесь, мало какие компоненты проходной серии имеют такие строки в спецификации — а для авиационного применения они обязательны.

Морское и шельфовое оборудование

Пятое направление — морская и шельфовая техника: навигационные системы, управление двигателем и лебёдками, где от компонента требуется надёжная работа в морских условиях. Вибростойкость и диапазон температур здесь также работают на конечную надёжность.

Контрольно-измерительное оборудование и потребительская электроника

Шестое и седьмое направления — измерительная техника и потребительская электроника. WI27-1 является неотъемлемой частью таких приборов, как осциллографы, генераторы сигналов и мультиметры, обеспечивая точность измерений и калибровки. В аудиооборудовании, игровых устройствах и системах домашней автоматизации потенциометр улучшает пользовательский интерфейс благодаря точному контролю громкости, настройки и других параметров.

В аудиотехнике к плавности регулировки предъявляют самые высокие требования из «гражданских»: человеческое ухо замечает любые скачки и ступени при вращении ручки. Именно поэтому в аудиооборудовании проводящий пластик давно стал стандартом — он обеспечивает ровное, бесшумное изменение сигнала по всему ходу.

Системы возобновляемой энергетики

Восьмое направление — системы возобновляемой энергии: управление ветряными турбинами и системы слежения за солнцем, где потенциометры помогают оптимизировать эффективность выработки энергии. Датчики положения панелей и флюгерных систем работают круглосуточно под открытым небом — и здесь температурный диапазон и вибростойкость определяют ресурс всей системы слежения.

Упаковка и отправка

Стандартная упаковка WI27-1 — 10 штук в коробке. Внутри коробки каждое изделие фиксируется в индивидуальном гнезде, чтобы выводы и вал не соприкасались при транспортировке. Коробки укладываются в транспортную тару и отправляются покупателю.

Почему мы выбрали формат по 10 штук? Он удобен обеим сторонам: разработчику легко распаковать пробную партию для макетирования, а закупщику — комплектовать заказ кратными коробками. При этом крупные партии собираются из стандартных коробок без пересчёта поштучно, что ускоряет приёмку на вашем складе.

По хранению продукция неприхотлива, но несколько правил мы всё же просим соблюдать: изделия хранятся в заводской упаковке, в сухом помещении, без контакта с агрессивными парами. При таких условиях выводы и корпус сохраняют состояние на весь срок до монтажа.

Обращаем внимание: если вам нужно иное количество в коробке или иная фасовка — такой вопрос решается в рамках заказа. Мы подстраиваем упаковку под логистику покупателя, а не наоборот.

Почему выгодно работать с заводом BOCHEN

Прямые поставки и качество

Первое преимущество — прямые поставки с завода, без посредников. Вы работаете с предприятием, которое само производит, контролирует и отгружает продукцию: цепочка короче, ответственность одна, а ответы на технические вопросы дают те же инженеры, которые разрабатывали прибор.

Второе — наличие сертификатов, таких как RoHS и REACH, а также гарантия высочайшего качества. Для покупателей в Европе и на других регулируемых рынках это означает, что компонент можно применять без дополнительных согласований по экологическим требованиям.

Мощности, сроки и сервис

Третье — достаточные производственные мощности и короткие сроки поставки. Серийное производство позволяет держать ходовые номиналы — в том числе 10к, 20к, 30к и 40к Ом — в постоянной готовности к отгрузке и выполнять крупные заказы без затяжных очередей.

Четвёртое — профессиональная команда послепродажного обслуживания. Вопросы по применению, замене, совместимости и хранению мы решаем и после отгрузки: это часть нашей работы, а не услуга по отдельному договору.

Пятое — доступны услуги OEM и ODM. Мы производим приборы под маркой заказчика и разрабатываем исполнения под конкретную задачу — от доработки торца вала до индивидуальных механических ограничителей и различных вариантов валов.

Из недавних запросов покупателей чаще всего встречаются три сценария: удлинённый или укороченный торец вала под нестандартную ручку, механические ограничители в заданной зоне и альтернативная фасовка под линию сборки заказчика. Все три решаются в рамках серийной платформы WI27-1.

Индивидуальные решения под задачу

О возможностях кастомизации скажем отдельно, потому что это частый запрос разработчиков. Базовая конструкция WI27-1 допускает: исполнение торца вала под вашу ручку (торцевые размеры изготавливаются индивидуально), установку механических ограничителей в зоне 340° ± 3° вместо непрерывного вращения, выбор варианта вала и фасовки.

Такая модульность — следствие серийной платформы: индивидуальные элементы добавляются к базовому прибору без пересогласования всей конструкции. Практический вывод для заказчика: не подстраивайте корпус и ручку под стандартный вал — скажите нам, какой торец вам нужен, и мы изготовим исполнение под ваш узел.

Как оформить запрос на WI27-1

Чтобы получить точный ответ по цене и сроку, укажите в запросе: обозначение модели (WI27-1), номинал сопротивления — например, 10к, 20к, 30к или 40к Ом, требуемое количество и особенности применения. Если нужен индивидуальный торец вала, механические ограничители или исполнение под OEM — опишите это в том же запросе.

В ответ вы получите подтверждение доступности номинала, срок поставки, условия упаковки и, при необходимости, технические ответы инженеров по вашему применению. Мы рассматриваем каждый запрос индивидуально и отвечаем по существу — без шаблонных прайсов «вообще».

К каждому заказу мы прикладываем документацию: спецификацию с полным перечнем параметров, чертёж с размерами и допусками и сведения об упаковке. По запросу предоставляются дополнительные технические материалы для валидации компонента в вашем проекте — мы относимся к бумагам как к части продукта.

Заключение

Подведём итог. BOCHEN WI27-1 — это однооборотный прецизионный поворотный потенциометр из проводящего пластика с монтажом на втулку: диапазон сопротивлений 10 Ом – 2 МОм с допуском ±10%, электрический ход 340° ± 3°, непрерывное механическое вращение 360°, температурный коэффициент ±100 ppm/°C, рабочий диапазон от -55°C до +125°C, номинальная мощность 1 Вт при 70°C и ресурс 1000 часов электрической износостойкости. Ходовые номиналы 10к, 20к, 30к и 40к Ом доступны в стандартных поставках.

Если ваша задача — купить прецизионный потенциометр для промышленной автоматики, измерительной, медицинской, транспортной или аудиотехники, направьте нам запрос с перечнем номиналов и количеством. Мы подтвердим наличие, предложим исполнение под ваш узел — включая индивидуальный торец вала и механические ограничители — и поставим партию в стандартной упаковке 10 штук в коробке. Контакты для связи — на странице продукта.
